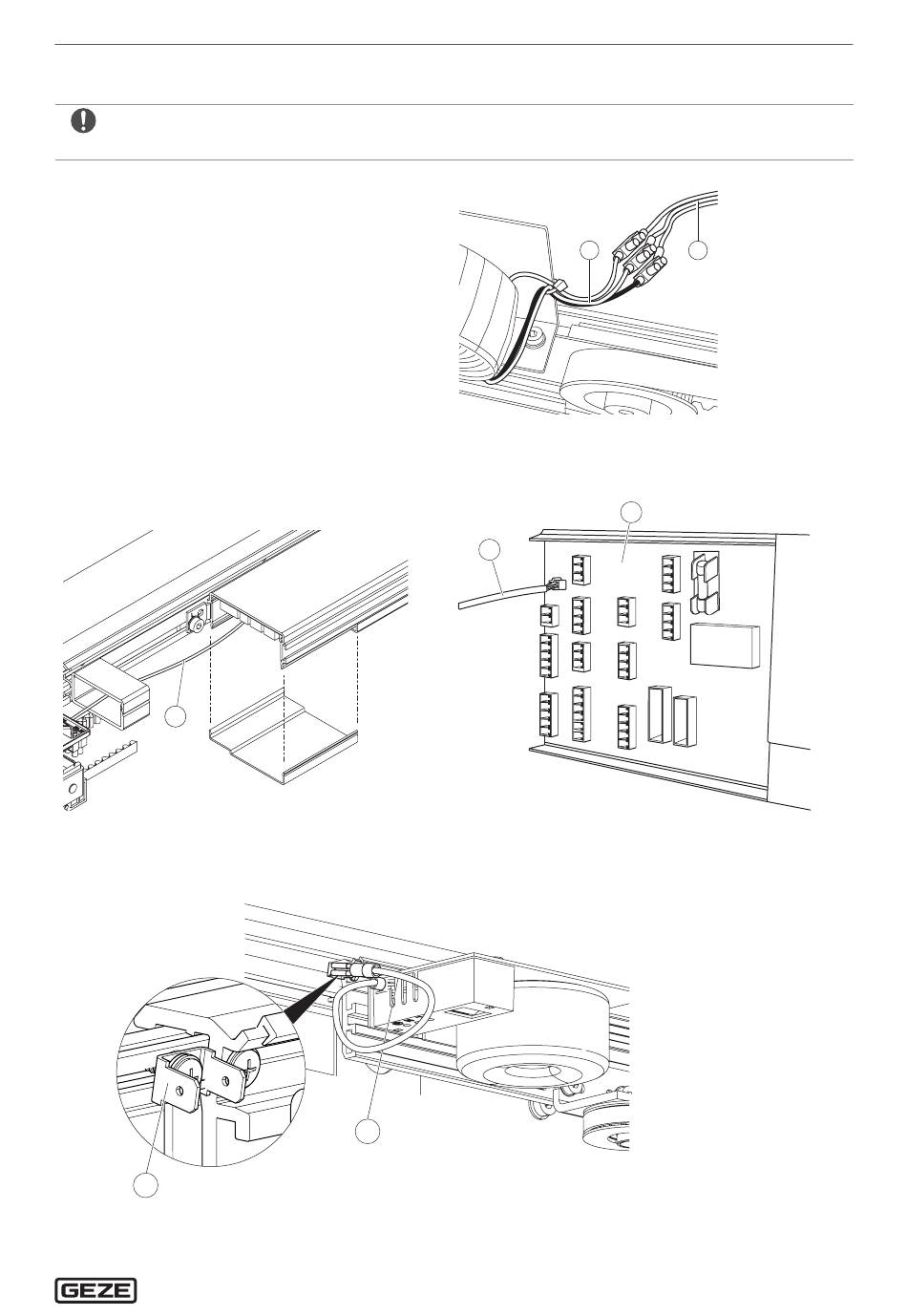

5.8.8 Transformator en besturing verbinden
Let op het aansluiten van de aarding!
Verwissel de aders niet!
Transformator-kabel (2) met kabel (1) aan de
X
transformator verbinden.
5.8.9
Tandriemvergrendeling (optie) en besturing verbinden
1
Kabel tandriemvergrendeling (optie) (1) naar de besturing (2) leggen en insteken.
X
5.8. 1 0 Aarding aansluiten
1
Aardingsleiding (2) (bij 1-vleugelige installaties met verlengstuk) van de transformator met voorgemonteerde
X
vlakke apparaatstekker (1) verbinden.
1
2
2
1
2
Montage
23
