Montage

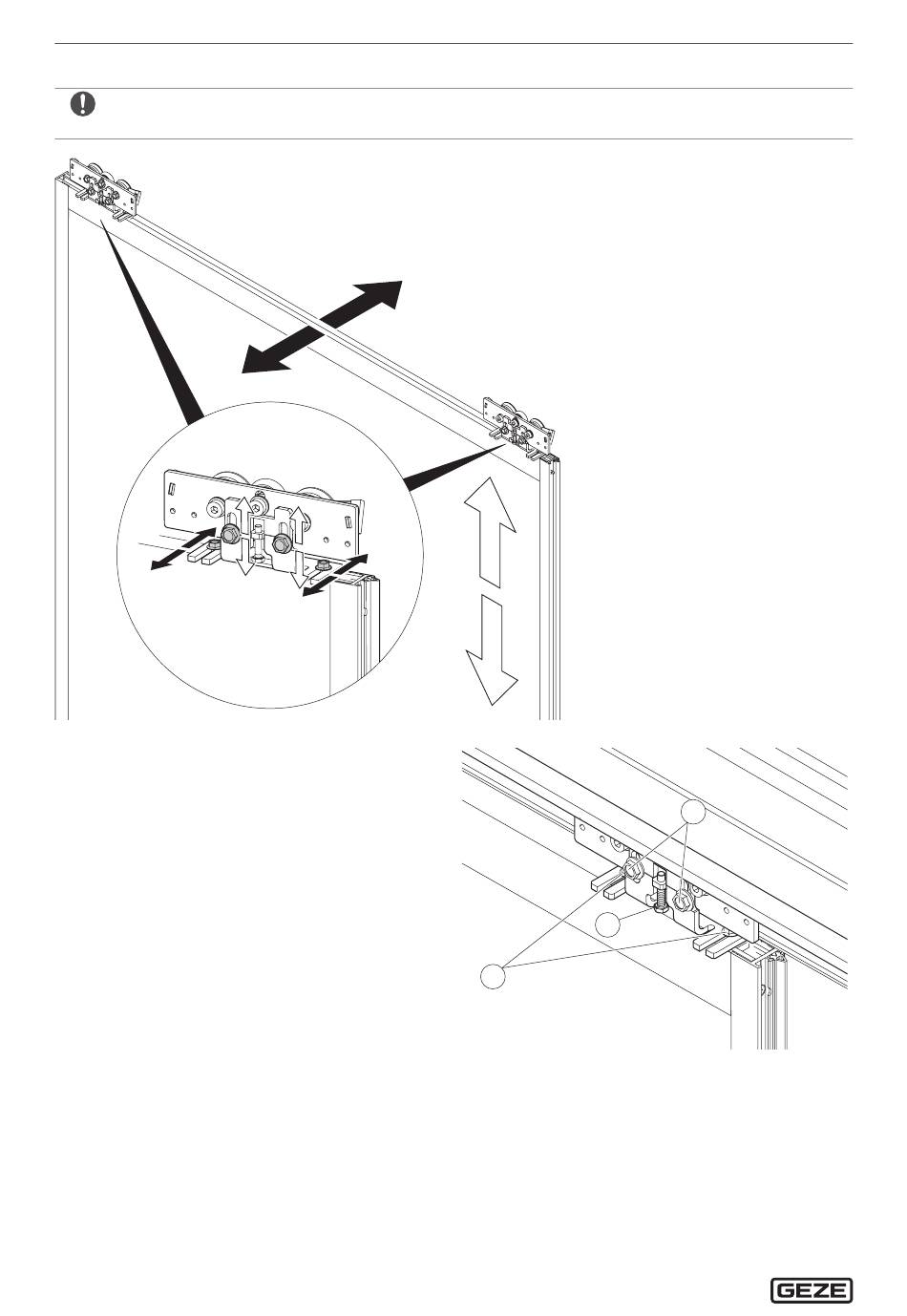

Vleugel uitlijnen:
Vleugel vlak uitlijnen. Let daarbij op gelijke hoogte en parallelle sluitzijden.
X
2 schroeven (4) en 2 schroeven (11) losdraaien.
X
De hoogte en parallelle positie van de vleugel
X
met de zeskant van de ophangschroeven (1)
instellen.
Borgschroeven inbus-rib M8×10 (4) vastdraaien
X
(draaimoment 30 Nm).
Borgschroeven (11) vastdraaien (draaimoment
X
15 Nm).
18
1
11
ECdrive T2 Productserie
4
