Montage

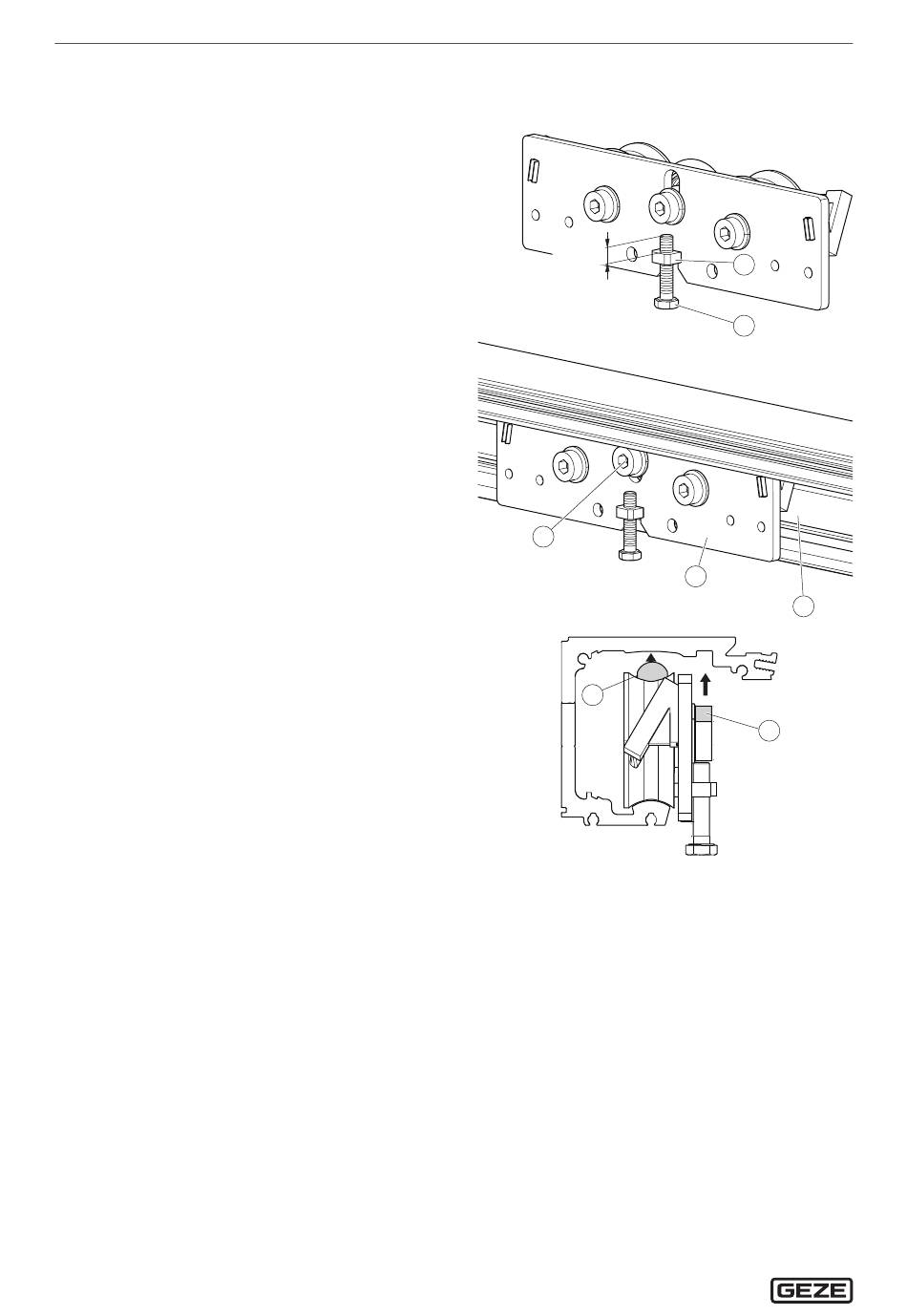

Vleugel met dubbele rolwagen inhangen
Dubbele rolwagen aan looprail fixeren:
Schroef (1) met houder (2) weer monteren, zon-
X
der de schroevenhouder (3).
Rollendrager (8) op de looprail (9) zetten.
X
Schroef (7) voor tegenrol losdraaien.
X
Schroef (7) naar boven schuiven, tot de rol (10)
X
tegen de looprail boven aanligt.
Schroef (7) vastdraaien (draaimoment 30 Nm).
X
16
ECdrive T2 Productserie
~ 5 mm
7
8
10
2
1
9
7
