Problemen verhelpen
Schroeven (2) weer vastdraaien. Draaimoment 15 Nm.
X
Tegenrol (1) weer instellen en vastdraaien (zie hoofdstuk 5.7.2). Draaimoment 30 Nm.
X
Loopgedrag van de loopwagen controleren en indien nodig bijstellen.
X

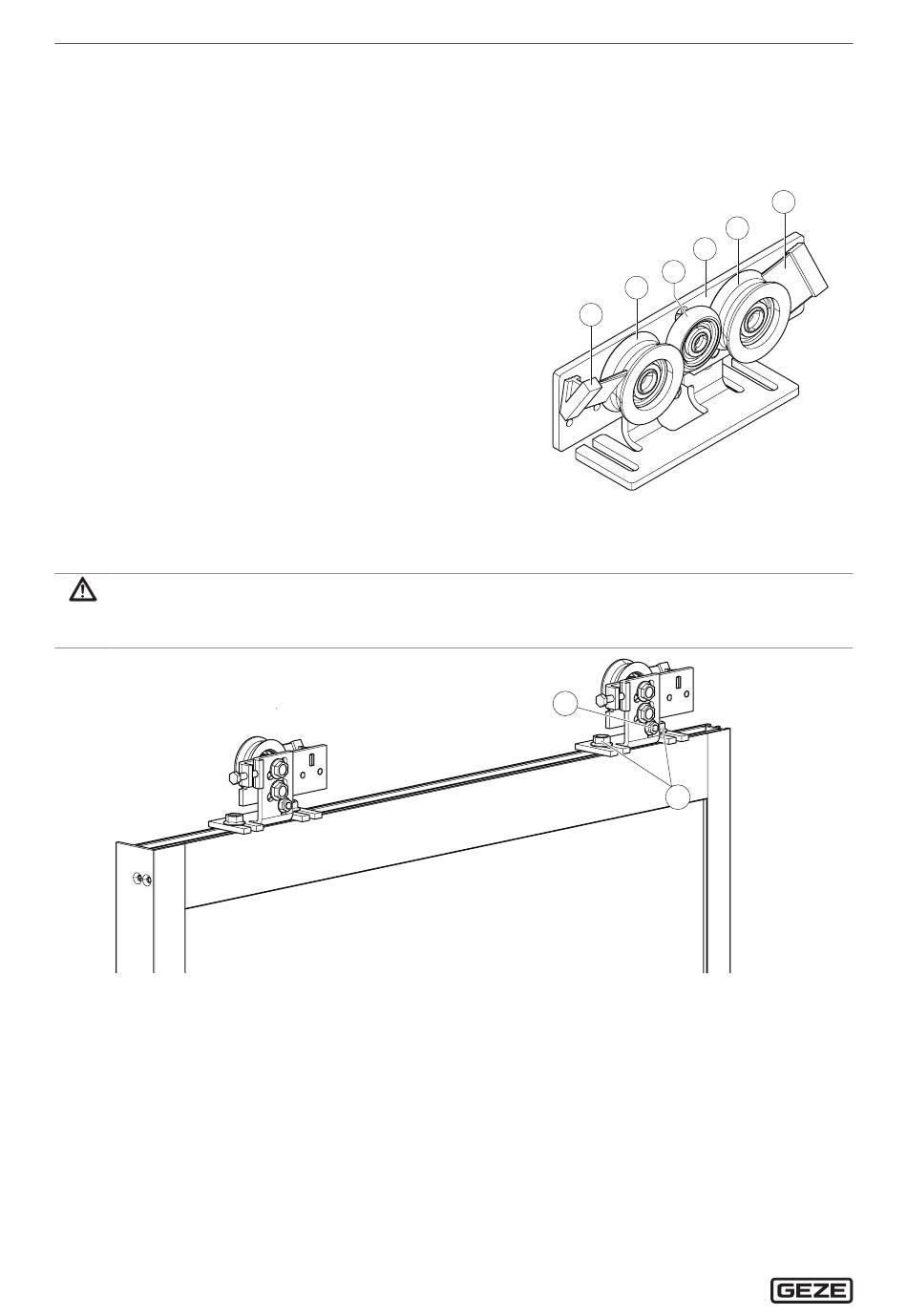

8. 1 .4
Borstels dubbele rolwagen vervangen
Vleugel beveiligen tegen eraf vallen.
X
Indien nodig vleugel uitlichten en kantelen.
X
Borstels (1) uit de rollenhouder (3) trekken.
X
Rollen (2) schoonmaken en een nieuwe bor-
X
stel plaatsen.
Vleugel er weer inhangen en instellen.
X
Tegenrol (4) instellen (zie hoofdstuk 5.7.2) en
X
schroeven vastdraaien. Draaimoment 30 Nm.
8. 1 .5
Enkelvoudige rolwagen vervangen
WAARSCHUWING!
Letselgevaar door omvallende vleugel!
Loopwagens altijd na elkaar vervangen - nooit tegelijkertijd losmaken.
X
Schuifdeur tegen vallen beveiligen en loopwagen ontlasten.
X
Maak zo nodig de meenemer los van de loopwagen.
X
Schroef (1) van de borgbout losdraaien.
X
2 schroeven (2) demonteren.
X
Loopwagen verwijderen.
X
Nieuwe loopwagen plaatsen en met 2 schroeven (2) aan vleugel monteren. Draaimoment 15 Nm.
X
Borgbouten instellen (zie hoofdstuk 5.7.1) en schroeven (1) vastdraaien. Draaimoment 11 Nm.
X
34
ECdrive T2 Productserie
3
4
2
1
1
2
1
2
