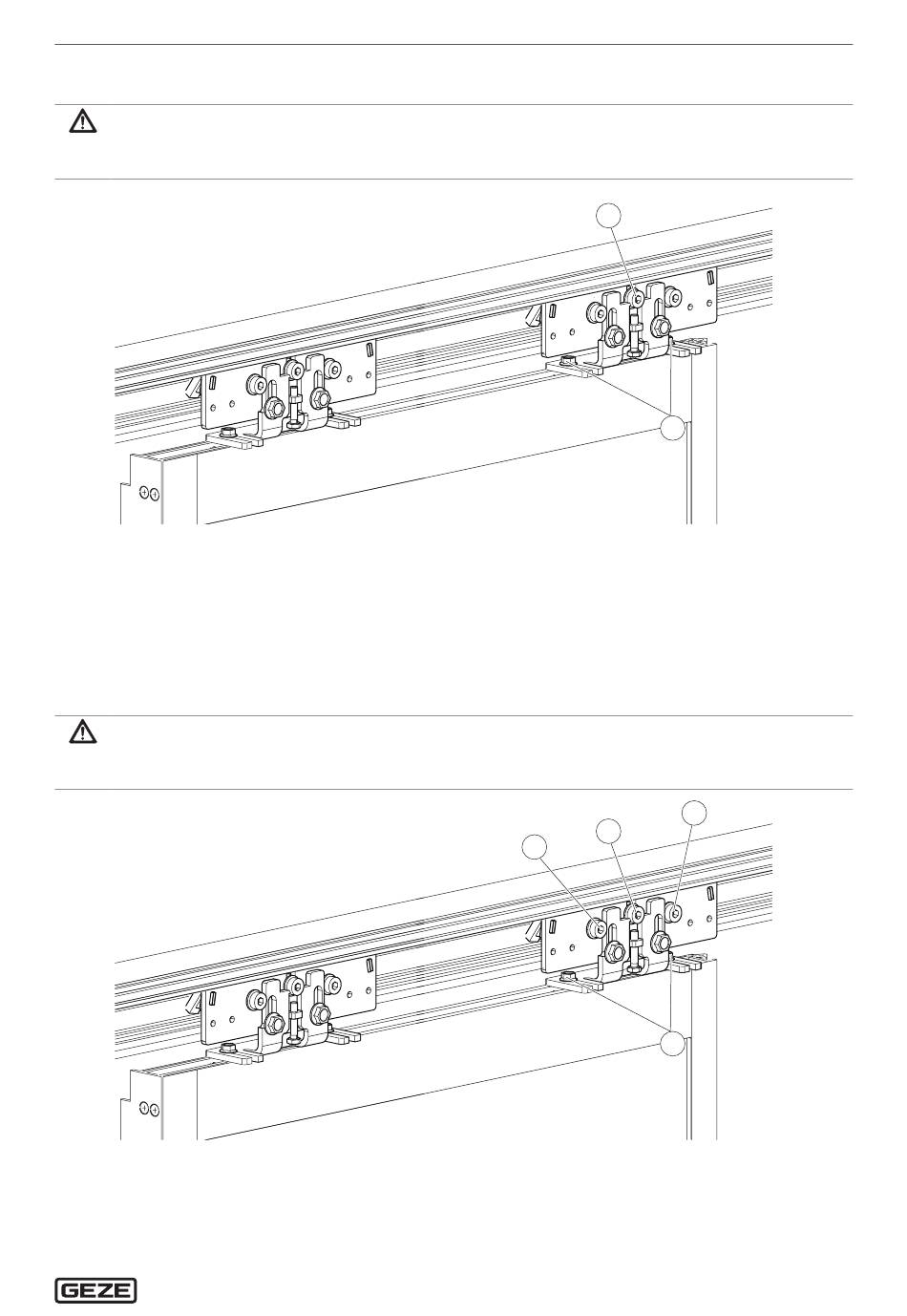

Dubbele rolwagen vervangen
WAARSCHUWING!
Letselgevaar door omvallende vleugel!
Loopwagens altijd na elkaar vervangen - nooit tegelijkertijd losmaken.
X
Schuifdeur tegen vallen beveiligen en loopwagen ontlasten.
X
Maak zo nodig de meenemer los van de loopwagen.
X
Schroef (1) van de tegenrol losmaken
X
2 schroeven (2) demonteren.
X
Loopwagen verwijderen.
X
Nieuwe loopwagen plaatsen en met 2 schroeven (2) aan vleugel monteren. Draaimoment 15 Nm.
X
Tegenrol instellen (zie hoofdstuk 5.7.2) en schroeven (1) vastdraaien. Draaimoment 30 Nm.
X
8. 1 .3
Rollenwagens van de dubbele rollenwagen vervangen
WAARSCHUWING!
Letselgevaar door omvallende vleugel!
Rollenwagens altijd na elkaar vervangen - nooit tegelijkertijd losmaken.
X
Schuifdeur tegen vallen beveiligen en loopwagen ontlasten.
X
Schroef (1) van de tegenrol losmaken.
X
Schroeven (2) licht losdraaien.
X
Rollenwagen (3) vervangen. Draaimoment 30 Nm.
X
Rollenwagen (4) vervangen. Draaimoment 30 Nm.
X
1
2
4
1
3
2
