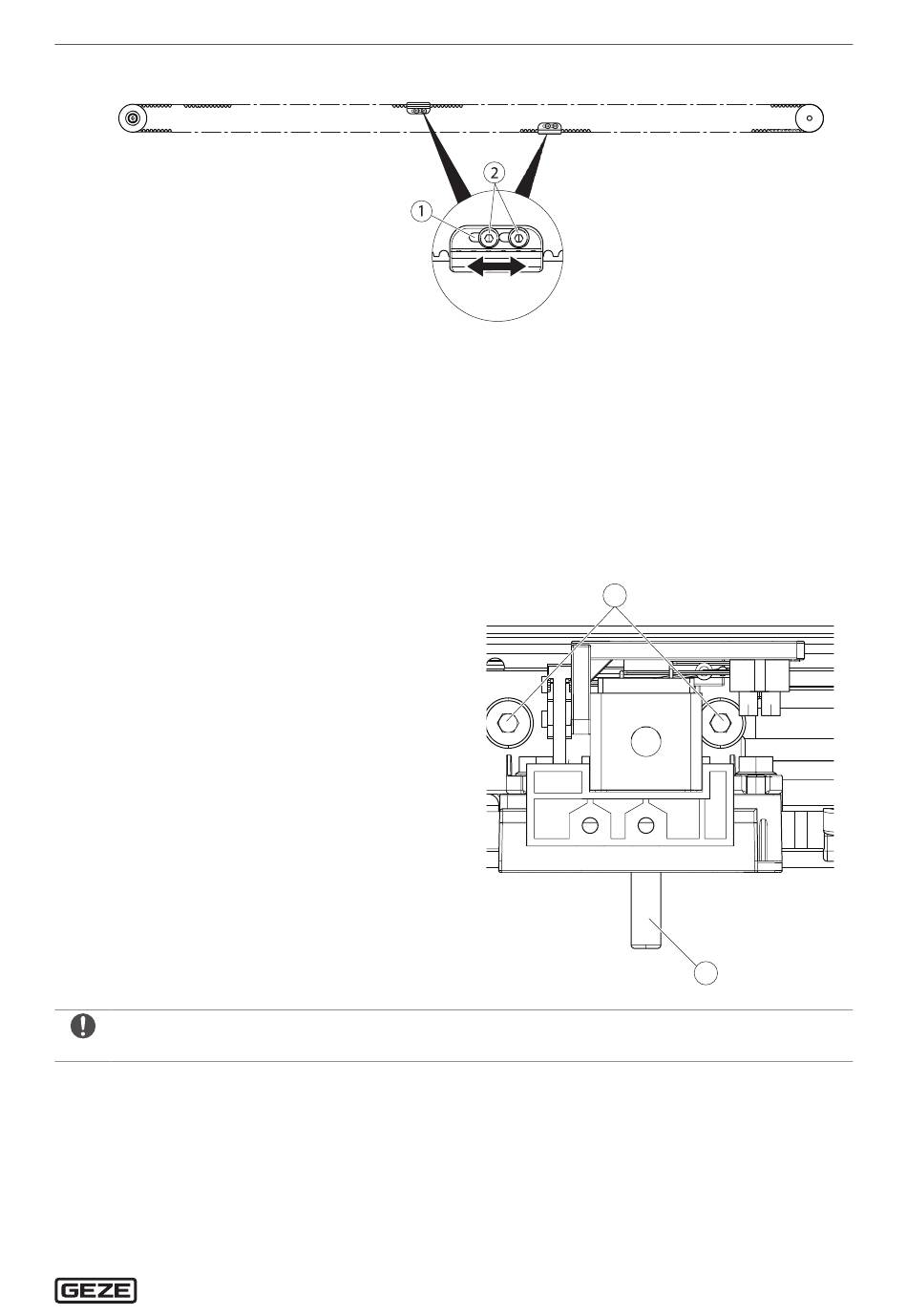

De sluitstand bij dubbelvleugelige installaties instellen
Vleugel in gesloten toestand schuiven.
X
Tweede riemslot aan de lange meenemer monteren, de schroeven (2) nog niet vastdraaien.
X
De stand fijn afstellen in de schuifrichting in de lange openingen (1).
X
Wanneer de exacte sluitstand ingesteld is, de schroeven (2) aan beide riemsloten vastdraaien (draaimoment 6 Nm).
X
5.8.5 Aanslagbuffer monteren
Draadstiften op de aanslagbuffer losdraaien.
X
Schuifdeur in open status schuiven.
X
Aanslagbuffer op loopwagen schuiven.
X
Draadstiften met inbussleutel vastdraaien (draaimoment 3 Nm).
X
5.8.6 Tandriemvergrendeling (optie) positioneren
Schuifdeur sluiten.
X
Schroeven (1) aan de tandriemvergrendeling
X
(optie) losdraaien.
Vergrendelingselement uitlijnen.
X
De vergrendelingspen (2) moet zich na montage zo in het boorgat in de kap bevinden, dat de vergrendeling kan
worden ver- en ontgrendeld.
