ECdrive T2 Productserie
5
Montage
WAARSCHUWING!
Levensgevaar door elektrische schok!
Geschroefde, elektrische aardingsverbindingen niet losmaken.
X
De werkplek tegen betreding door onbevoegden beveiligen.
X
Werk altijd met twee personen.
X
Trapladder of kruk gebruiken.
X
De binnenzijde van de looprail schoon houden.
X
5. 1
Voorbereiding door de klant
Om de vakkundige montage te garanderen de voorbereiding op de bouwplaats controleren:
X
à type en belastbaarheid van de gevelconstructie c.q. de onderconstructie
à vlak montagevlak
à vlakke afgewerkte vloer
à vereisten van het kabelschema
5.2
Looprail voorbereiden
Voorgemonteerde systemen worden met aangebouwde moduledragers geleverd.
Moduledragers eraf halen om de bevestiging van de looprail aan de wand te vergemakkelijken.
X
5.3
Tussenplaten monteren (optioneel)

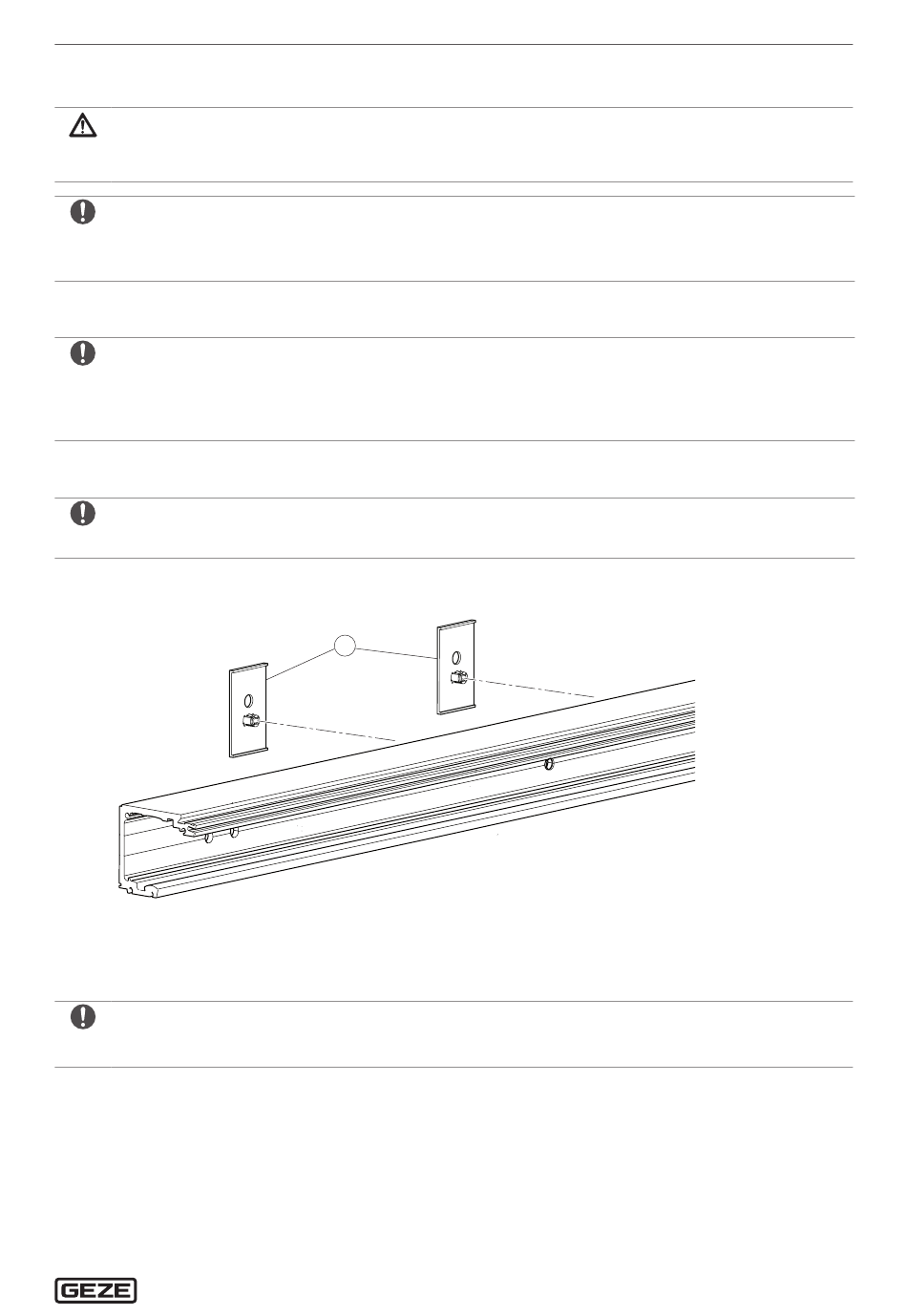

Tussenplaten (1) aan de achterzijde van de looprail erop klikken.
X
à bovenste rij boorgaten voor wandmontage
à onderste rij boorgaten voor de klem van de tussenplaat
Afhankelijk van de omstandigheden op de bouwplaats (skeletconstructie) kan ook omgekeerd gemonteerd
worden.
Indien mogelijk de bovenste rij boorgaten gebruiken voor de bevestiging.
1
Montage
9
