6.2
Kap monteren
PAS OP!
Gevaar voor letsel!
Bij het bedienen van de kap kunnen personen gewond raken.
Kap uitsluitend met twee personen hanteren.
X
PAS OP!
Gevaar voor letsel door eraf vallende kap!
Let erop dat de kap stevig op het zijdeel vastgeklemd is.
X
Kap voorzichtig loslaten en controleren of deze veilig erop gestoken is.
X
Voor de montage de rode veiligheidsstift (1) uit de tandriem-vergrendeling (optie) draaien.
X
6.2. 1

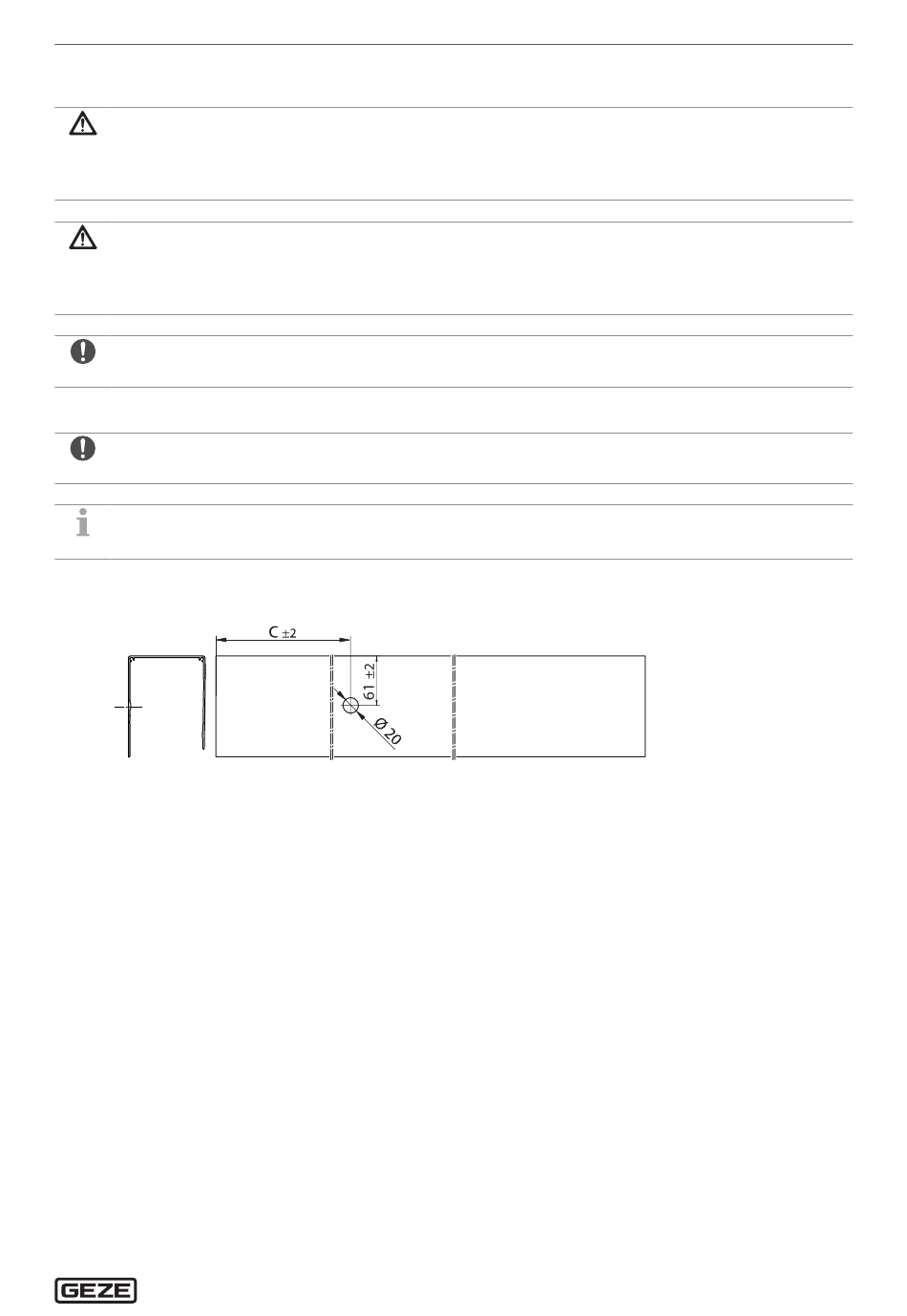

Boorgat voor de tandriemvergrendeling (optie) boren
De positie van het boorgat moet gecontroleerd worden. Afhankelijk van de positionering van de aandrijfcompo-
nenten kunnen hier kleine afwijkingen ontstaan.
Maataanduidingen voor de maat C vindt u in de onderdelentekening van de kap.
Boorgat met Ø 20 mm boren.
X
Boorgat afbramen.
X
