ECdrive T2 Productserie
5.7.2

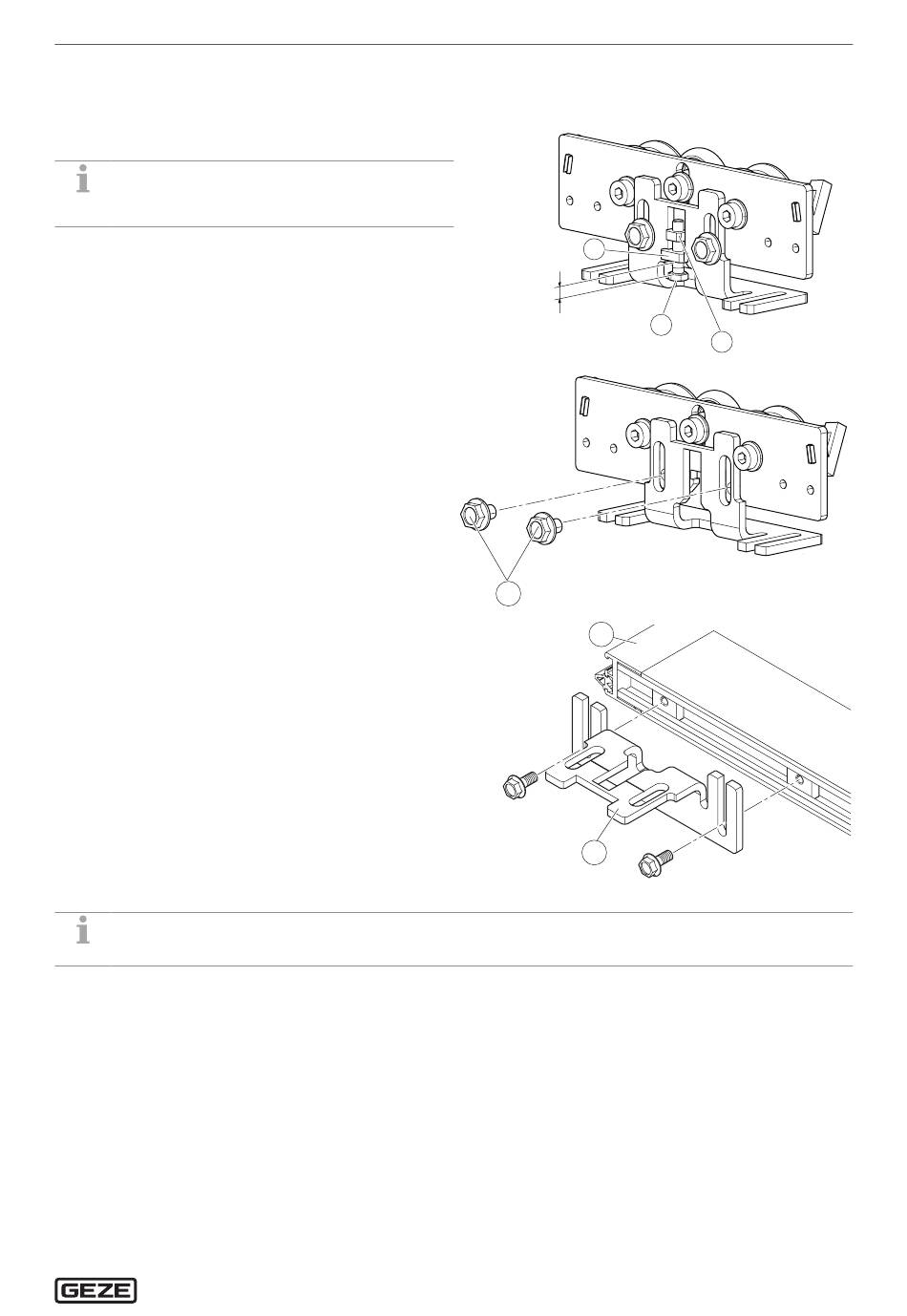

Dubbele rolwagen op vleugel monteren (optie)
Draaghoek van de dubbele rolwagen op de vleugel monteren
Schroef (1) van de houder (2) afschroeven.
X
De afstand a tussen de schroefkop van de schroef
(1) en de schroevenhouder (3) moet later weer wor-
den ingesteld.
2 schroeven (4) afschroeven en draaghoek van
X
dubbele rolwagen afnemen.
Draaghoek (5) links en rechts aan vleugel (6)
X
schroeven.
Voor de positie van de draagvleugel zie montagetekening van de vleugel.
3
a
1
4
6
5
Montage
2
15
