ECdrive T2 Productserie
5.7.3

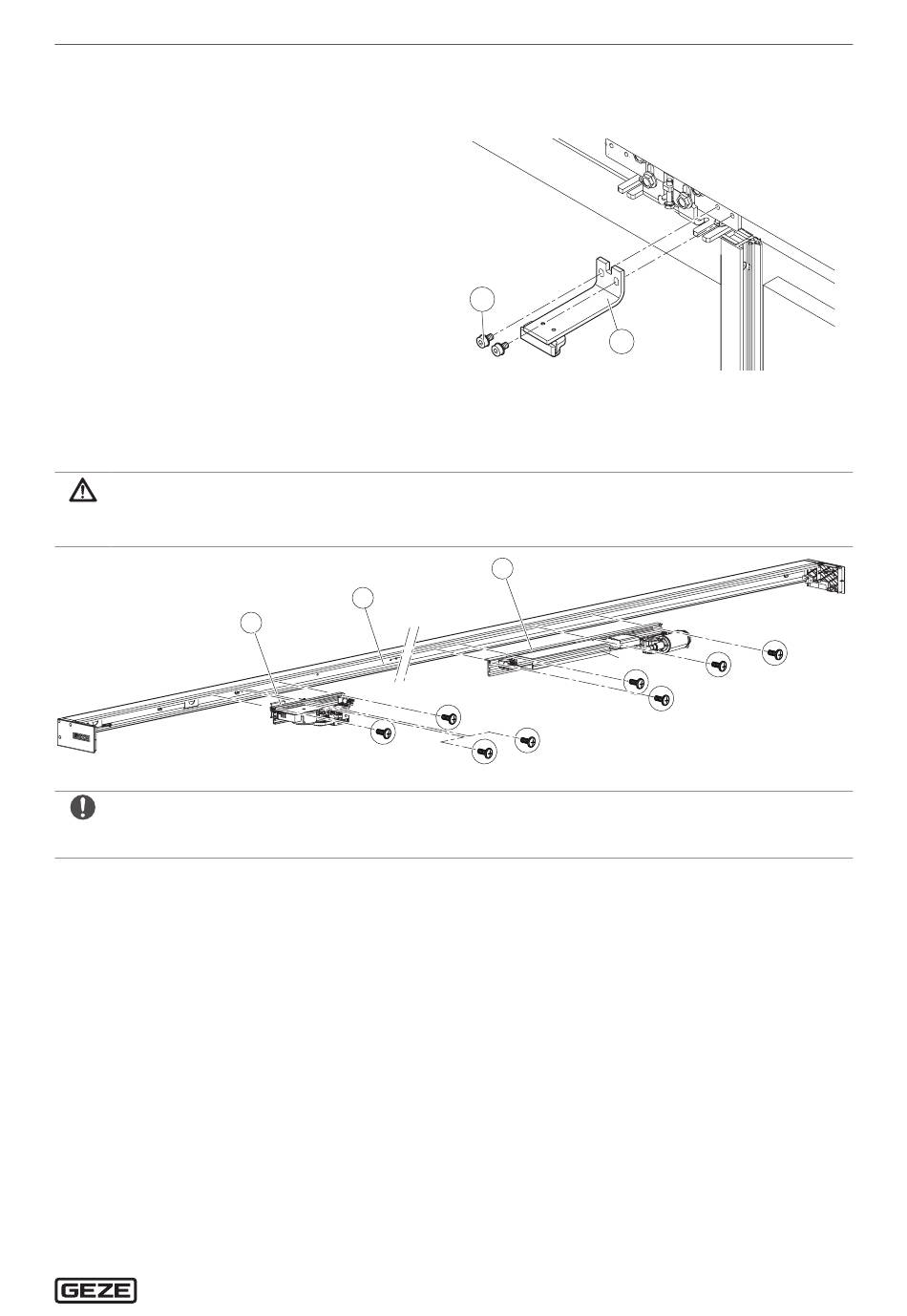

Meenemer monteren
Meenemer op de loopwagen monteren
Meenemer (2) met 2 borgschroeven inbus-rib
X
M6×10 (1) op loopwagen monteren (draaimo-
ment 11 Nm).
Voorbeeld: ISO-vleugel met dubbele rolwagen
5.8
Aandrijfcomponenten monteren
5.8. 1
Moduledrager links en rechts monteren
WAARSCHUWING!
Niet vastgezette onderdelen kunnen vallen.
Let er tijdens de montage van de moduledrager op dat deze over de hele lengte in de looprail (2) hangt.
X
Moduledrager rechts (3) zo plaatsen, dat de meenemer niet met de motor botst.
X
Moduledrager links (1) zo plaatsen, dat de meenemer niet met de vergrendeling of de omkeerrol botst.
X
Posities, zie aandrijvingstekening.
Voorgemonteerde moduledragers links (1) en rechts (3) met elk 4 schroeven op de looprail (2) monteren
X
(draaimoment 3,5 Nm).
2
1
1
2
3
Montage
19
