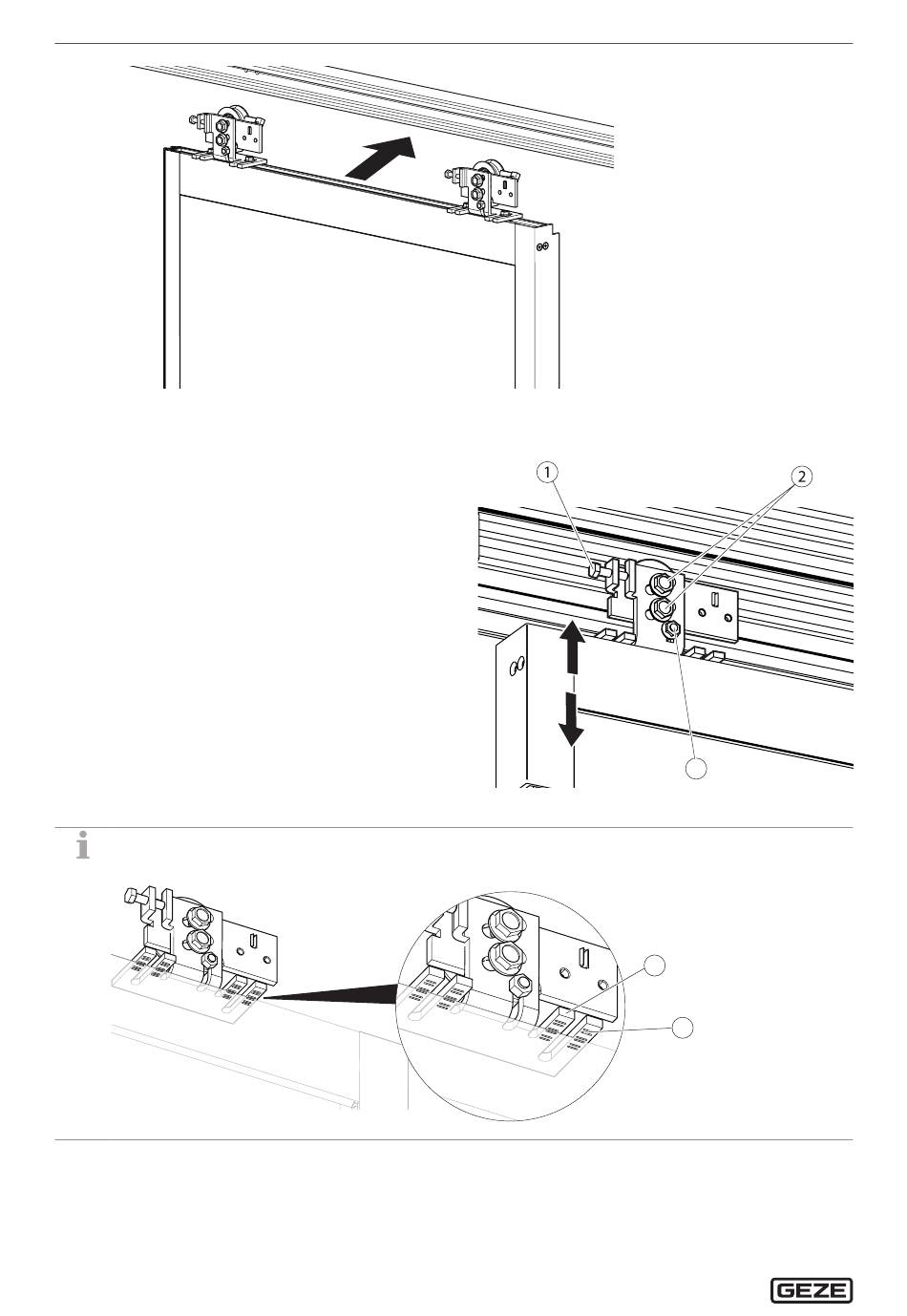

Vleugel uitlijnen:
Loopwagen in de looprail inhangen.
X
Stel met schroef (1) de hoogte van de vleugel in.
X
Na de instelling van de vleugel schroeven (2)
X
vastdraaien (draaimoment 30 Nm).
Borgbout (3) monteren en hoogte instellen
X
(draaimoment 11 Nm).
Gleuf tussen bout en looprail ≈ 0,5 mm (komt over-
een met ca. 4 lagen kopieerpapier).
Om de loopwagen eenvoudiger uit te kunnen lijnen op de vleugel zijn op de draaghoek (1) markeringen (2) aan-
gebracht. Zo kunnen alle loopwagens zonder meten worden ingesteld.
