5.8.2 Tandriem monteren

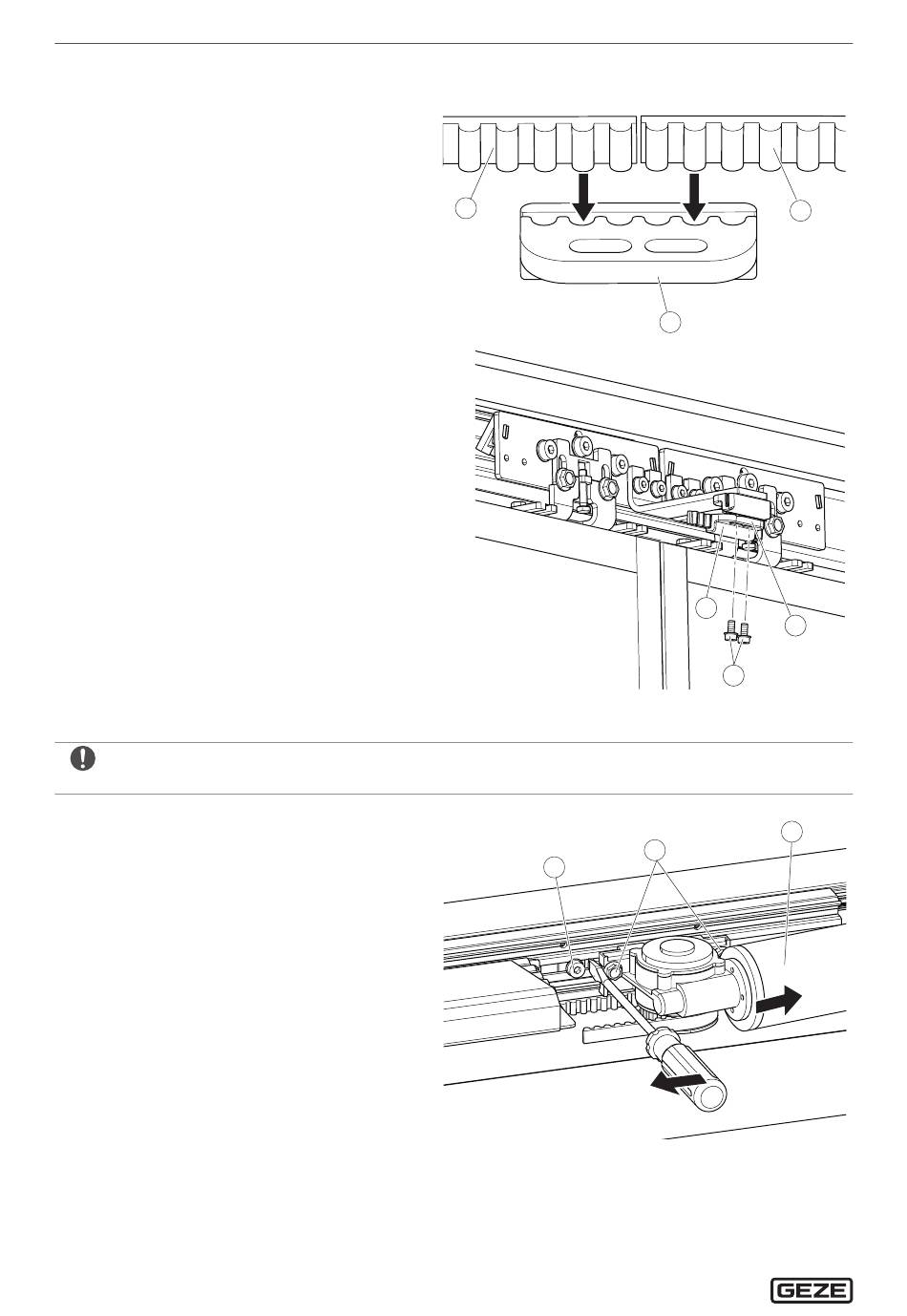

De tandriem op de motorrol en de omkeerrol
X
aanbrengen, eventueel inkorten.
De uiteinden van de tandriem (1) in het tan-
X
driemslot (2) plaatsen (3 tanden per zijde).
Het tandriemslot (2) met behulp van bouten
X
(4) op de meenemer kort (3) monteren.
De bouten nog niet vastdraaien.
X
Voorbeeld: meenemermontage op de dubbele
rolwagen
5.8.3 Tandriem spannen
De tandriem moet met 300 N ±35 N worden voorgespannen (zie aandrijvingstekening).
X
2 schroeven (2) losdraaien.
X
De motor (3) met de hand naar rechts schui-
X
ven.
Schroef (1) openen en het geleideblokje zo
X
verschuiven, dat tussen het geleideblokje en
de motor een schroevendraaier geschoven
kan worden.
Schroef (1) vastdraaien (draaimoment 10 Nm).
X
Schroevendraaier in de gleuf schuiven en hef-
X
fen, tot de tandriem voorgespannen is.
2 schroeven (2) vastdraaien (draaimoment
X
15 Nm).
