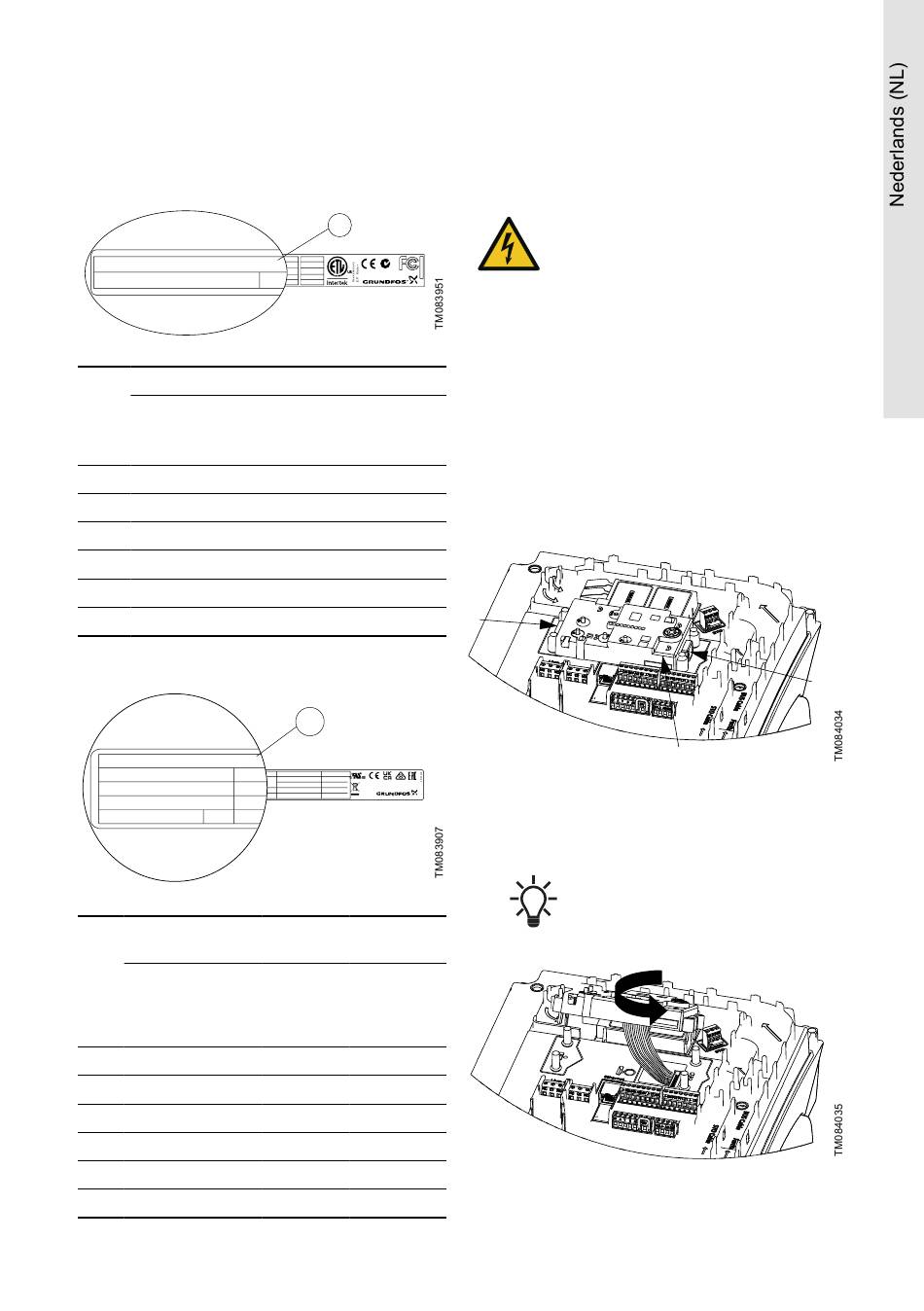

16. Het motortype identificeren
Identificeer de motor aan de hand van het typeplaatje
op de klemmenkast.
Model J
Type :
MGE132BA 2-FF300-JA
P.N. :
3 × 380-500 V
Motor
2900-4000/
1450-2200
[kW]
4000-5900
tpm
2,2
•
3
•
4
•
5,5
•
7,5
•
11
-
Model K
Type: MGE160A 2-FF300-AKA
Type:
P.N.:
-V
DE:
Env.
NDE:
PF:
Wgt:
kg
Tam
3 × 380-480 V
Mot
1450
or
-220
2900-4000
[kW]
0
tpm
tpm
7,5
-
-
11
•
-
15
•
•
18,5
•
•
22
•
•
26
-
-
JA
VARIANT
Hp
PB
:
rpm
FM
:
Se
:
HMI
Made in Hungary
CIM
:
DK - 8850 Bjerringbro, Denmark
3 × 200-240 V
3400-4000
tpm
tpm
-
•
•
•
•
•
•
•
•
-
•
-
AKA
OUTPUT
Variant
P2:
kW
PB:
V
n:
rpm
FM:
IE5
Made in Hungary
Hz
PDS Eff
:
%
HMI:
xxxv
IES2
A
CIM:
DK-8850 Bjerringbro Denmark
3 x
3 x 200-240
400-480 V
V
3500-4000
3400-4000
tpm
tpm
-
•
-
•
-
-
-
-
-
-
•
-
17. De positie van het
bedieningspaneel wijzigen
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Schakel de voedingsspanning voor het
product uit, met inbegrip van de
voedingsspanning voor de
signaalrelais. Wacht minimaal 5
minuten voordat u aansluitingen
uitvoert in de klemmenkast.
U kunt het bedieningspaneel 180° omdraaien. Volg
de instructies.
1. Draai de vier bouten van de deksel van de
klemmenkast los.
2. Verwijder het deksel van de klemmenkast.
3. Houd de twee borglippen (A) naar beneden
gedrukt terwijl je voorzichtig de kunststof deksel
(B) optilt.
A
De kunststof deksel optillen, met afbeelding van
een model J-motor
4. Draai de kunststof deksel 180° om.
Zorg dat de kabel niet meer dan 90°
verbuigt.
De kunststof deksel omdraaien, met afbeelding van
een model J-motor
A
B
180°
