12.7 De proportionele druk instellen
Pompuitvoering
TPE2, TPE2 D
TPE3, TPE3 D
Gerelateerde informatie
12.6.3 Proportionele druk
12.7.1 Regelcurve-functie
U kunt de proportionele curve instellen op
kwadratisch of lineair, afhankelijk van de
systeemcurve.
12.7.2 Opvoerhoogte bij nuldebiet
U kunt deze waarde instellen op een percentage van
het setpoint en definiëren hoeveel het setpoint moet
worden verminderd bij een gesloten klep. Met een
instelling van 100% is de regelmodus gelijk aan het
constante drukverschil.
12.7.3 Vaste voordruk
Dit menu maakt het gebruik van een vastgestelde
voordruk mogelijk.
12.7.4 Voordruk
Voer de vastgestelde voordruk in die aan de pomp
moet worden geleverd.
12.7.5 Pompgegevens
Als u de pomp wilt laten werken met proportionele
druk, moet de regelaar de pompcurve verwerken.
Voer de maximale opvoerhoogte, nominale
opvoerhoogte en het nominaal debiet in op basis van
het typeplaatje van de pomp.

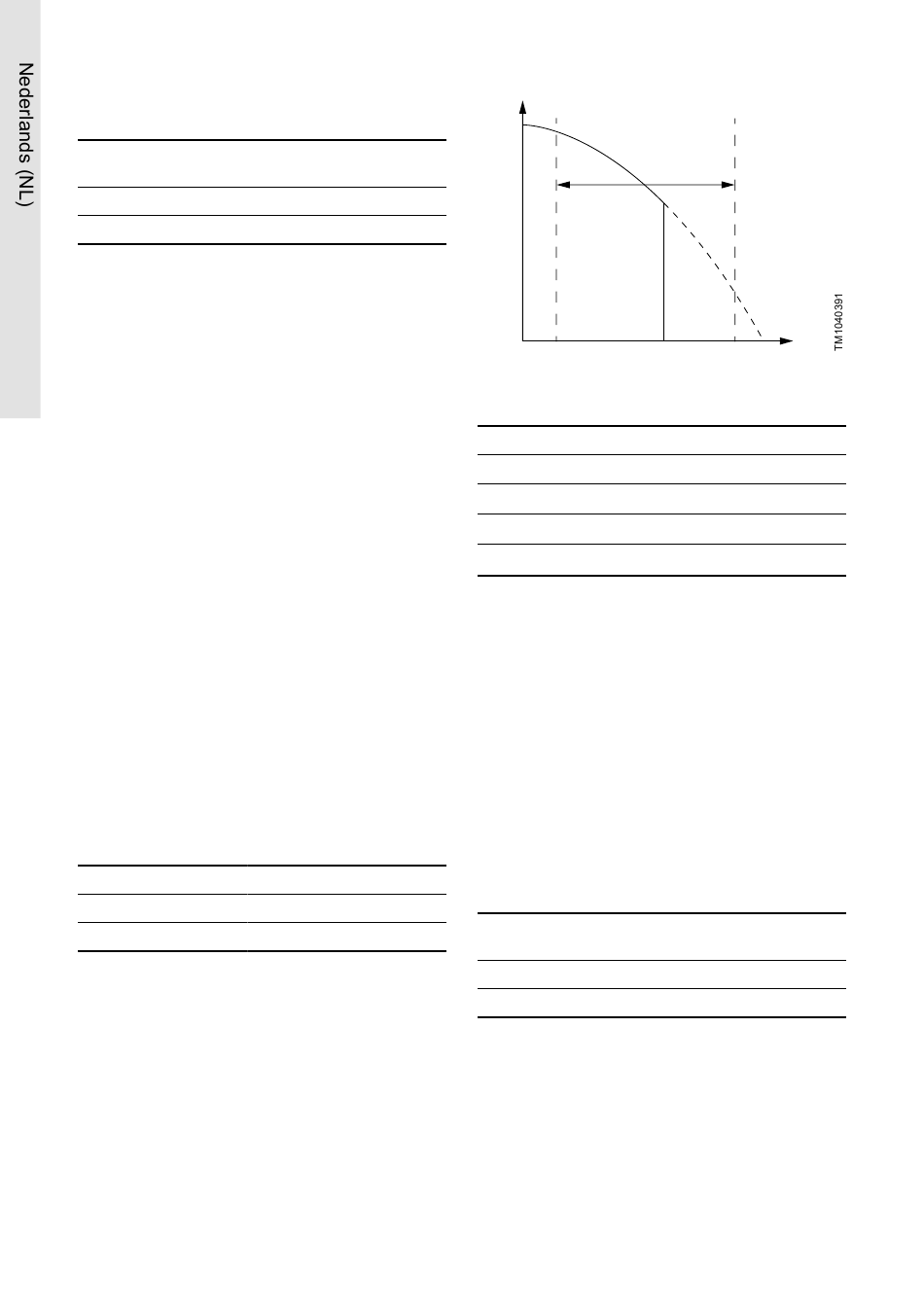

12.8 FLOWLIMIT
Pompuitvoering
TPE2, TPE2 D
TPE3, TPE3 D
FLOWLIMIT
•
Schakel de functie FLOWLIMIT in.
•
Stel de FLOWLIMIT in.
70
De proportionele druk
instellen
-
●
FLOWLIMIT
-
●
H
25 %
A
FLOWLIMIT
Pos. Beschrijving
A
Instelbereik
Q
B
limit
90% Q
C
max
Q
D
max
U kunt de functie FLOWLIMIT combineren met de
volgende regelmodi:
•
Proportionele druk
•
Constant drukverschil
•
Constant temperatuurverschil
•
Constante temperatuur
•
Constante curve.
Een debietbegrenzingsfunctie zorgt ervoor dat het
debiet nooit de ingevoerde FLOWLIMIT-waarde
overschrijdt.
Het instelbereik voor FLOWLIMIT is 25% tot 90% van
de Q
van de pomp.
max
12.9 Automatische nachtverlaging
Pompuitvoering
TPE2, TPE2 D
TPE3, TPE3 D
Als u de automatische nachtverlaging hebt
ingeschakeld, schakelt de pomp automatisch tussen
normaal bedrijf en nachtverlaging, bedrijf op laag
vermogen.
Overschakelen tussen normaal bedrijf en nachtbedrijf
hangt af van de temperatuur van de aanvoerleiding.
De pomp schakelt automatisch over op
nachtverlaging wanneer de ingebouwde sensor
binnen ongeveer twee uur een temperatuurdaling
C
Q
B
D
Automatische
nachtverlaging
-
●
