De motoras mag nooit lager dan de
horizontale positie worden geplaatst.
Pompen met motoren van 11 kW en meer mogen
alleen in horizontale leidingen worden geïnstalleerd
met de motor in verticale positie.
Sommige TP/TPE-pompen van 11 kW en hoger
kunnen echter rechtstreeks aan de leidingen worden
gehangen (horizontaal of verticaal). Zie de paragraaf
TP-, TPE-pompen van 11 kW en meer opgehangen in
de leidingen.

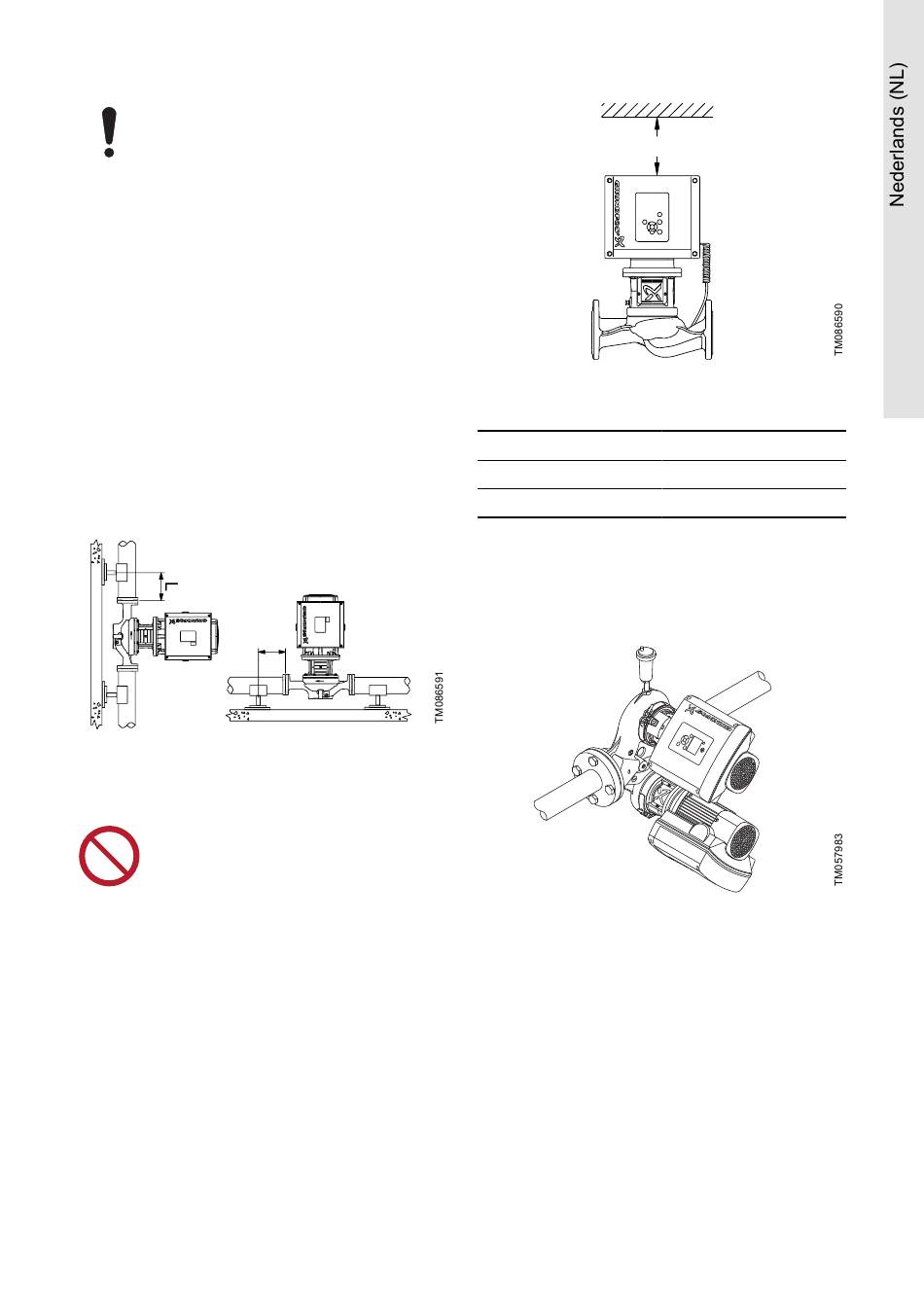

Bij installaties waarbij de pomp direct in de leidingen
hangt, kan de pomp de leidinglengte L aan beide
zijden van de pomp ondersteunen (L minder dan 3
x DN), zie de onderstaande afbeelding. In installaties
waarbij de pomp rechtstreeks aan de leidingen
is gehangen, moet de pomp in de juiste stand
worden opgehesen en gehouden met behulp van
touwen of vergelijkbare bevestigingsmiddelen totdat
beide pompflenzen volledig aan de leidingflenzen zijn
bevestigd.
Pomp die rechtstreeks aan de leidingen is
gehangen
De motor mag nooit onder het horizontale
vlak worden geïnstalleerd.
Voor inspectie en verwijdering van motor of pompkop
is de volgende vrije ruimte vereist boven de motor:
•
300 mm voor motoren tot en met 4,0 kW.
•
1 m voor motoren van 5,5 kW en meer.
L
A
Vereiste vrije ruimte boven de motor
Motorgrootte
0,25-4,0 kW
5,5 kW en meer
Dubbelpompen die in horizontale leidingen zijn
geïnstalleerd, moeten boven in het pomphuis van
een automatische ontluchting worden voorzien. De
automatische ontluchting wordt niet standaard bij de
pomp geleverd.
Automatische ontluchting
Als de vloeistoftemperatuur daalt tot onder de
omgevingstemperatuur of als de pomp buiten wordt
opgesteld, kan er tijdens stilstand condensatie in
de motor ontstaan. Controleer in dat geval of
de afvoertule in de motorflens openstaat en naar
beneden wijst.
A
≥ 300 mm
≥ 1 m
