12.14 Digitale ingangen/uitgangen
Pompuitvoering
Digitale ingangen/uitgangen
TPE2, TPE2 D
TPE3, TPE3 D
De beschikbare ingangen en uitgangen zijn
afhankelijk van de functionele module die in de motor
is aangebracht.
Digitale ingang/
uitgang 3
Functionele
module
(Klemmen DI3,
GND)
FM110
FM310
FM311
U kunt de interface als ingang of uitgang gebruiken.
De uitgang is een open collector. U kunt de open
connector verbinden met bijvoorbeeld een extern
relais of een externe regelaar zoals een PLC.

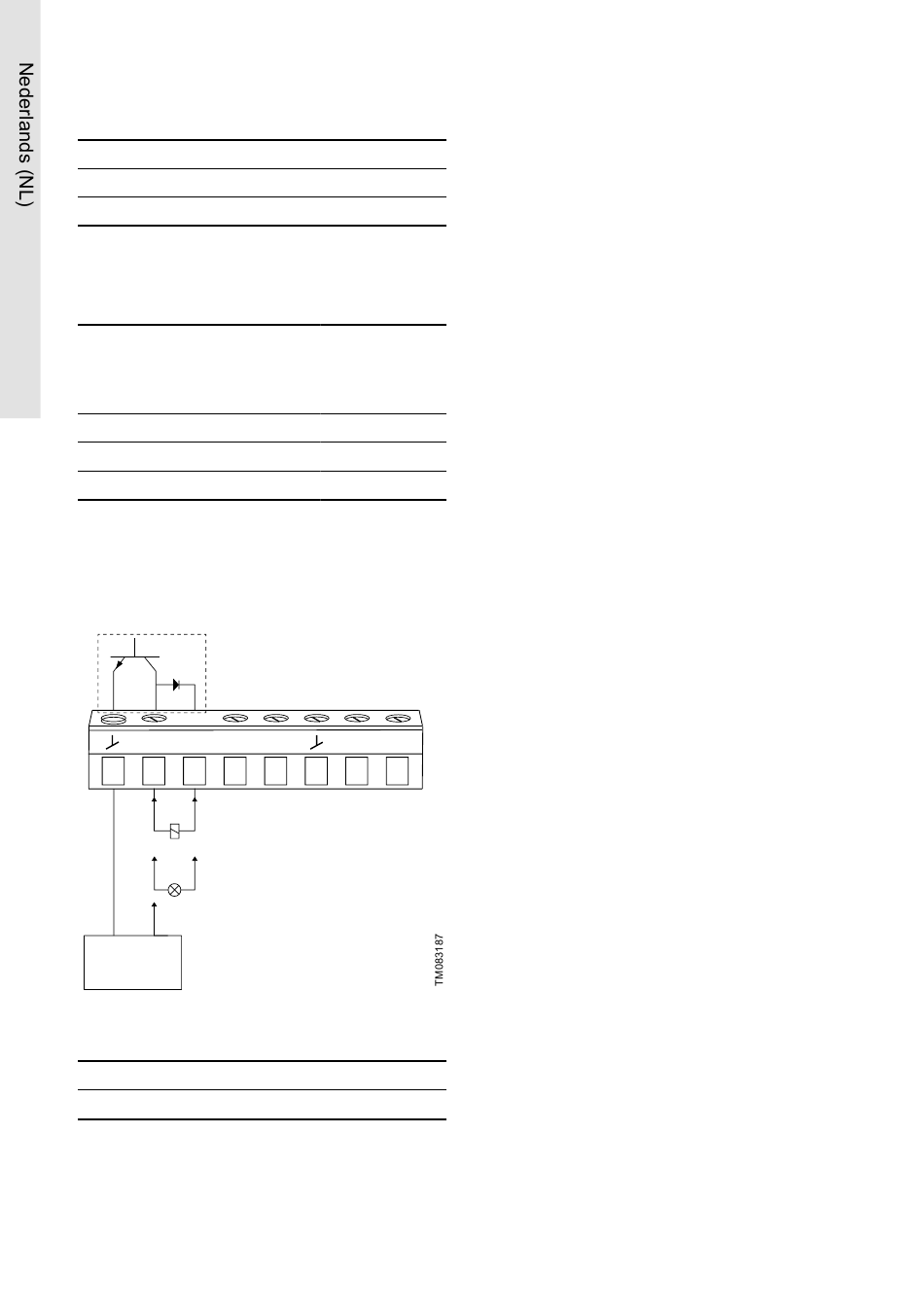

Voorbeeld bedrading:
DI3 24V
AI2
1
Digitale uitgang, open collector
Pos.
Beschrijving
1
Externe regelaar
Modus
U kunt de digitale ingang of uitgang 3 en 4 instellen
als digitale ingang of digitale uitgang.
78
●
●
Digitale ingang/
uitgang 4
(Klemmen DI4,
GND)
●
-
●
●
●
●
5V
TX
RX
Werkt als de digitale ingang of uitgang is
ingesteld op ingang:
•
Niet actief
•
Ext. stop
•
Min.
•
Max.
•
Door gebruiker gedefinieerd toerental
•
Externe storing
•
Resetten van alarm
•
Droogloop
•
Totaal debiet
•
Draairicht. omkeren
•
Voorgedefinieerd setpoint 2 (digitale ingang/
uitgang 3)
•
Voorgedefinieerd setpoint 3 (digitale ingang/
uitgang 4)
•
Lokale motorstop
•
Uitvoer activeren
Werkt als de digitale ingang of uitgang is
ingesteld op uitgang:
•
Niet actief
•
Gereed
•
Alarm
•
Bedrijf
•
Pomp draait
•
Waarschuwing
•
Limiet 1 overschr.
•
Limiet 2 overschr.
•
Grenswaarde 3 overschreden
•
Grenswaarde 4 overschreden
•
Digitale ingang 1, status
•
Digitale ingang 2, status
•
Digitale ingang 3, status
•
Digitale ingang 4, status
7)
Alleen beschikbaar als een geavanceerde functionele
module, type FM310 of FM311, is gemonteerd.
7)
7)
