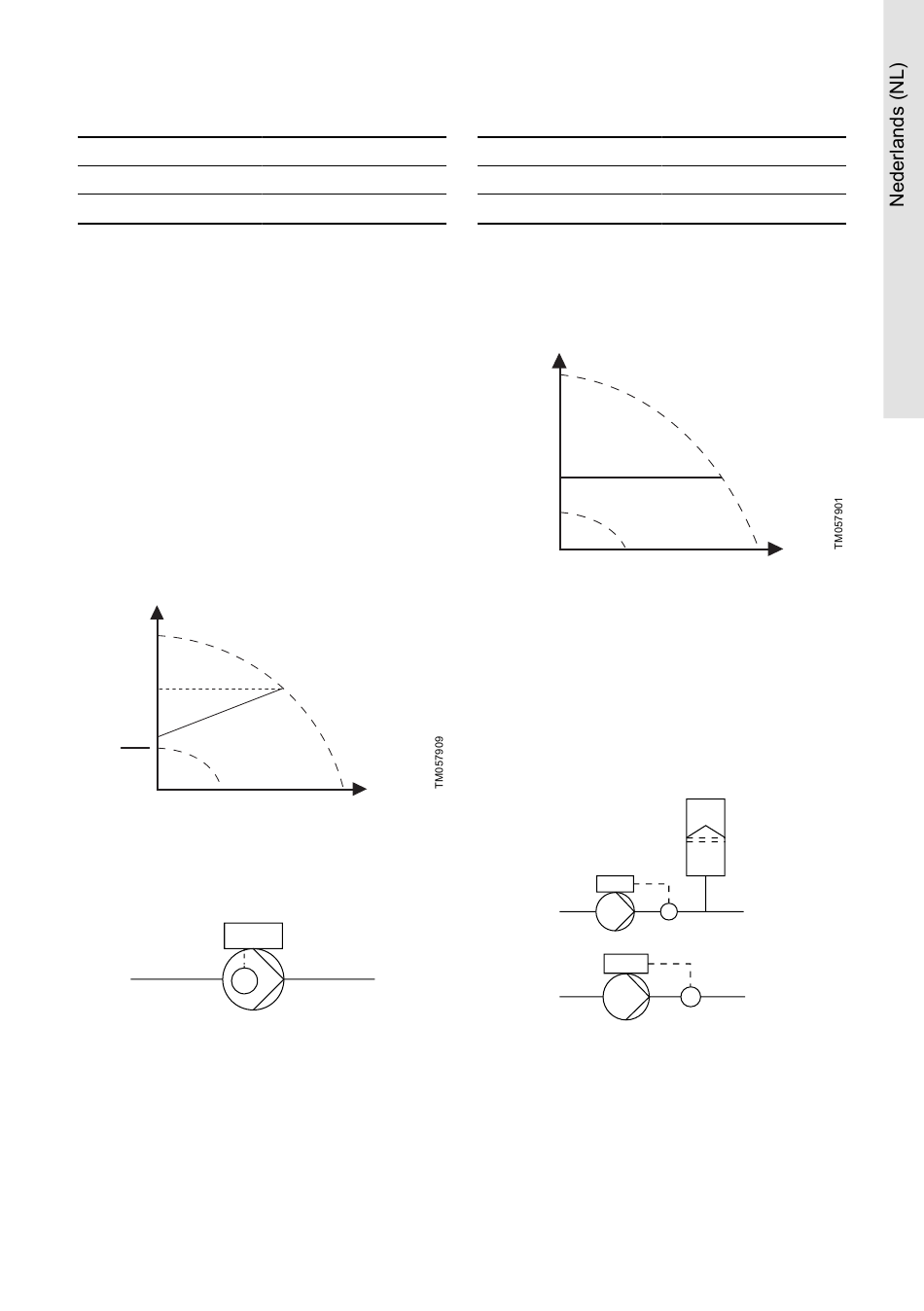

12.6.3 Proportionele druk
Pompuitvoering
TPE2, TPE2 D
TPE3, TPE3 D
De opvoerhoogte van de pomp wordt verlaagd bij
een afnemende waterbehoefte en verhoogd bij een
toenemende waterbehoefte. Zie de onderstaande
afbeelding.
Deze regelmodus is met name geschikt voor
systemen met relatief grote drukverliezen in de
distributieleidingen. De opvoerhoogte van de pomp
neemt proportioneel toe met het debiet in het
systeem ter compensatie voor de grote drukverliezen
in de distributieleidingen.
Het setpoint kan worden ingesteld op 0,1 m
nauwkeurig. De opvoerhoogte tegen een gesloten
klep bedraagt de helft van het setpoint. Het
instelbereik ligt tussen 25% en 90% van de maximale
opvoerhoogte.
Zie voor meer informatie over instellingen paragraaf
Proportionele druk instellen.
H
H
set
H
set
2
Proportionele druk
Bijvoorbeeld:
•
Af fabriek aangebrachte drukverschilsensor.
Δp
Proportionele druk
Regelaarinstellingen
Voor aanbevolen instellingen voor de regelaar, zie de
paragraaf 'Regelaar'.
Gerelateerde informatie
12.7 De proportionele druk instellen
12.17 Regelaar (Instellingen regelaar)
Proportionele druk
-
●
Q
12.6.4 Constante druk
Pompuitvoering
TPE2, TPE2 D
TPE3, TPE3 D
Wij adviseren deze regelmodus als de pomp een
constante druk moet leveren, onafhankelijk van het
debiet in het systeem. De pomp handhaaft een
constante druk, onafhankelijk van het debiet.
H
Constante druk
Deze regelmodus vereist een externe
drukverschilsensor zoals weergegeven in de
onderstaande voorbeelden. U kunt de druksensor
instellen in het menu Assist. Zie paragraaf "Hulp bij
pomp instellen". Het instelbereik ligt tussen 12,5 % en
100% van de maximale opvoerhoogte.
Bijvoorbeeld:
•
Eén externe druksensor
Instellingen regelaar
Voor de aanbevolen instellingen voor de regelaar, zie
paragraaf "Regelaar".
Constante druk
●
●
Q
p
p
