12.19 Externe setpoint-functie
Pompuitvoering
Externe setpoint functie
TPE2, TPE2 D
TPE3, TPE3 D
Gebruik deze functie om het setpoint via één van de
analoge ingangen te beïnvloeden door middel van
een extern signaal.
Als de functionele module FM310 of FM311 is
geïnstalleerd, kunt u het setpoint ook beïnvloeden via
één van de Pt100/1000-ingangen.
Om de functie in te schakelen moet u één
van de analoge ingangen of Pt100/1000-
ingangen instellen op Setpointbeïnvl. via
Grundfos GO of Ext. setp.-beïnvl. op het
HMI 300- of 301-bedieningspaneel.

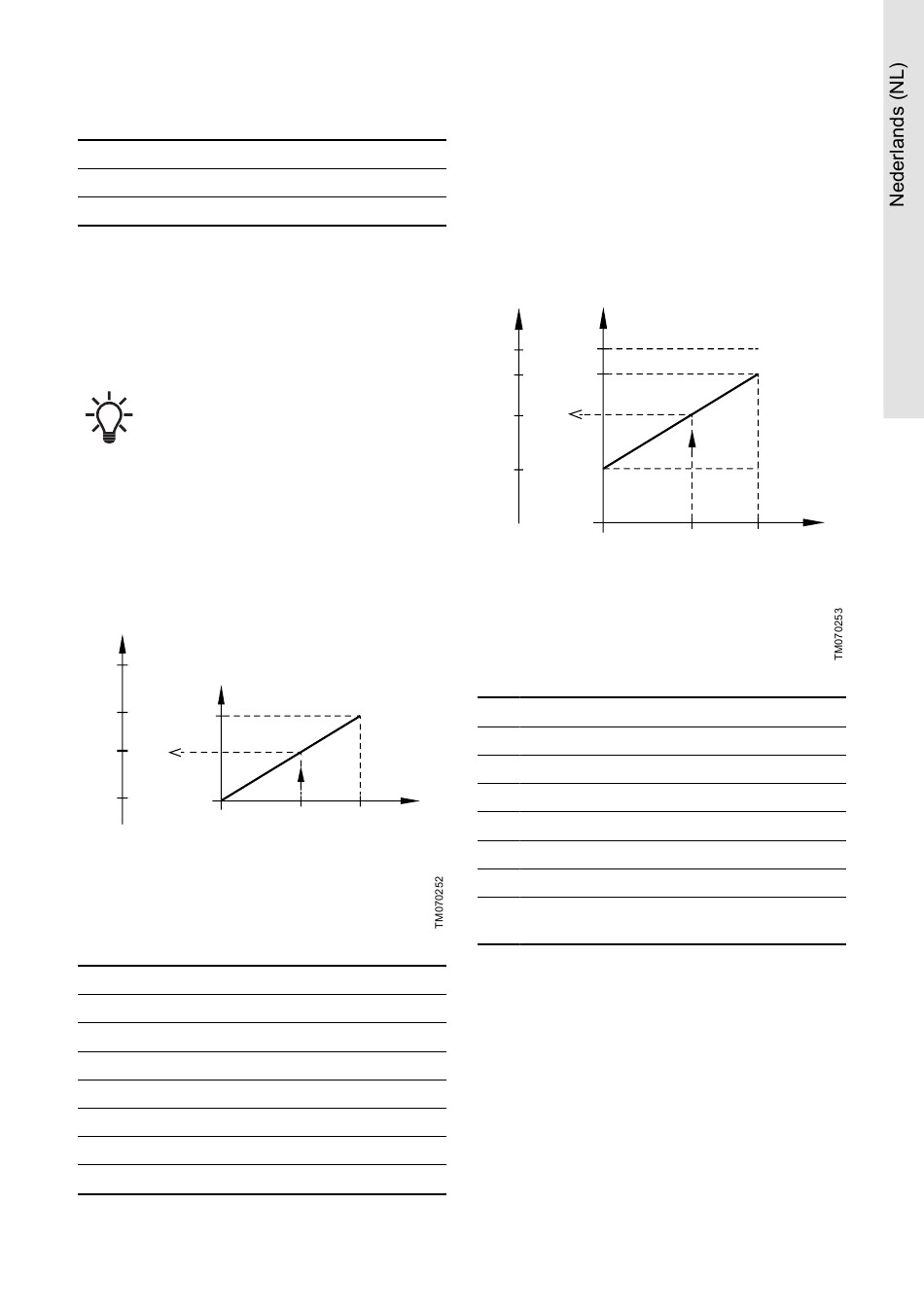

Voorbeeld van setpoint-beïnvloeding in
regelmodus Constante druk
Actueel setpoint: actueel ingangssignaal × setpoint.
Bij een setpoint van 2 bar en een extern setpoint van
60% is het actuele setpoint 0,60 x 2 = 1,2 bar.
[bar]
Y1
Y
2
Y2
100
1.2
Y3
0
Y4
0
0
0.5
0
0
0
4
-50
Pos. Beschrijving
X:
Extern ingangssignaal van 0 tot 100%
Y:
Setpoint-beïnvloeding van 0 tot 100%
X1:
Actueel ingangssignaal, 60%
Y1:
Sensormaximum
Y2:
Setpoint
Y3:
Actueel setpoint
Y4:
Sensorminimum
●
●
X
100 %
X1
3.5 V
5 V
10 V
20 mA
20 mA
204 °C
Voorbeeld van een constante curve met functie
voor lineaire beïnvloeding
Actueel setpoint: actueel ingangssignaal x (setpoint -
door gebruiker ingesteld minimaal toerental) + door
gebruiker ingesteld minimaal toerental.
Bij een door de gebruiker ingesteld minimaal
toerental van 25%, een setpoint van 85% en een
extern setpoint van 60%, is het actuele setpoint 0,60
x (85 - 25) + 25 = 61%.
Y
100
Y1
85
Y2
Y3
61
25
Y4
0
0
0.5
0
0
0
4
-50
Pos. Beschrijving
X:
Extern ingangssignaal van 0 tot 100%
Y:
Setpoint-beïnvloeding van 0 tot 100%
X1: Actueel ingangssignaal, 60%
Y1: Vast maximaal toerental als percentage
Y2: Setpoint-toerental als percentage
Y3: Actueel setpoint-toerental als percentage
Door gebruiker ingesteld minimaal toerental
Y4:
als percentage
X
100 %
X1
3.5 V
5 V
10 V
20 mA
20 mA
204 °C
