Activeren
/Gesloten
Deactiveren/Open contact
contact
GND / 0V
Floating/ 3-24V

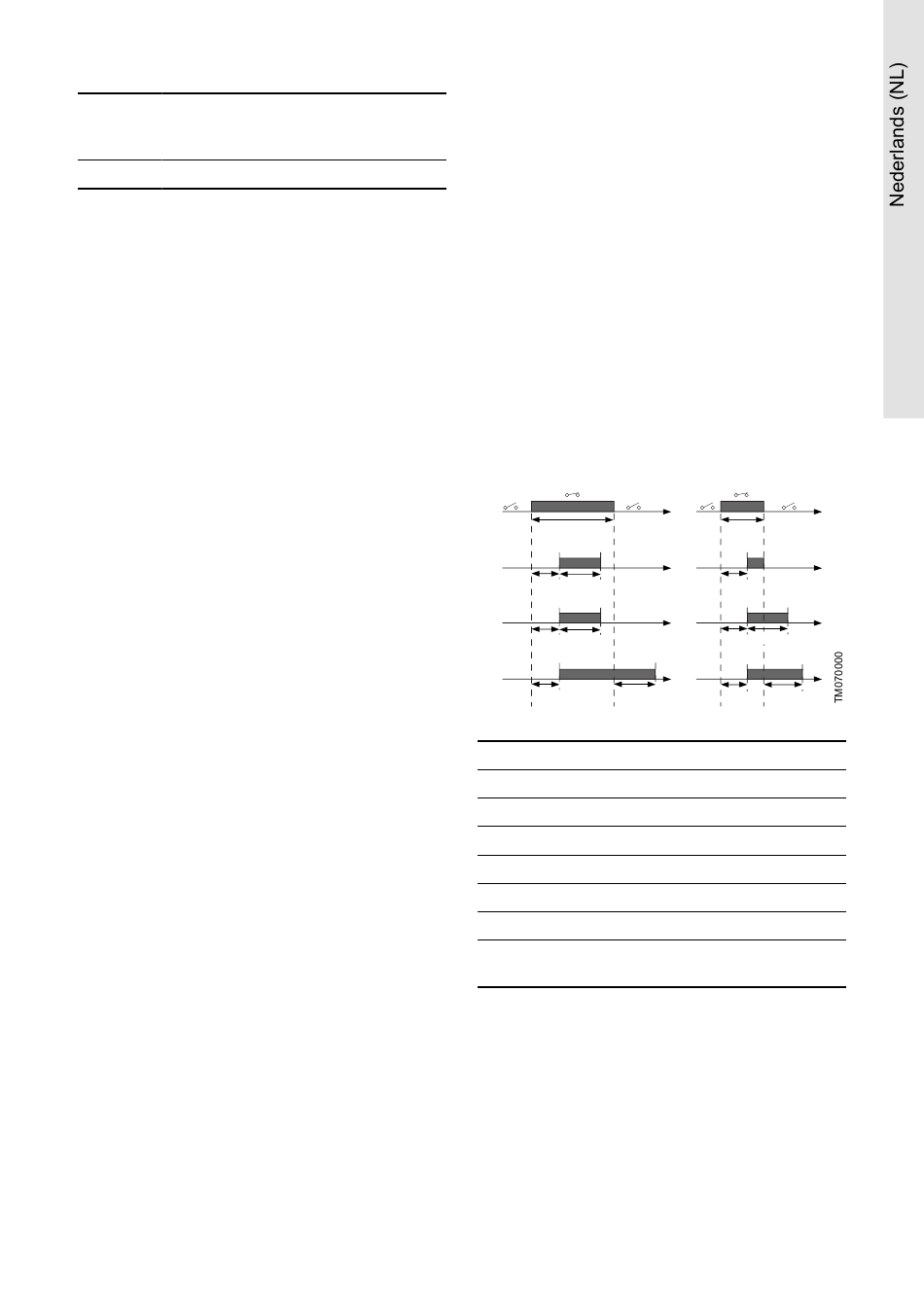

12.13.1 Timerfunctie voor een digitale ingang
Activeringsvertraging
De activeringsvertraging (T1) is de tijd tussen het
digitale signaal en de activering van de geselecteerde
functie.
Bereik: 0-6000 seconden.
Duurtijd
Beschikbare modi:
•
Niet actief
•
Actief met onderbreking
•
Actief zonder onderbreking
•
Actief met naloop.
De duur (T2) is de tijd die, samen met de modus,
bepaalt hoe lang de geselecteerde functie actief is.
Bereik: 0 - 15,000 seconden.
T3 > T1 + T2
1
T3
2
T1
T2
3
T1
T2
4
T1
T2
Pos.
Beschrijving
1
Digitale ingang.
2
Actief met onderbreking.
3
Actief zonder onderbreking.
4
Actief met naloop.
T1
Activeringsvertraging.
T2
Duurtijd.
De periode dat de digitale ingang is
T3
geactiveerd.
T3 < T1 + T2
T3
T1
T1
T2
T1
T2
