7.2.4 Fundatie
We adviseren u om de pomp te installeren op
een betonnen fundering die zwaar genoeg is om
voortdurende en niet-meegevende ondersteuning te
bieden aan de gehele pomp. De fundering moet
trillingen, normale spanning of schokken kunnen
absorberen. Als vuistregel moet het gewicht van
de betonnen fundatie 1,5 maal het gewicht van de
pomp bedragen. Plaats de pomp op de fundering en
veranker deze.
7.2.5 Voetplaat
Enkelpompen hebben twee getapte gaten onder in
het pomphuis, die kunnen worden gebruikt voor het
monteren van een Grundfos-voetplaat aan de pomp.
De voetplaat is beschikbaar als optie.
Dubbelpompen hebben vier getapte gaten onder in
het pomphuis. Voor sommige dubbelpompen is een
voetplaat beschikbaar, die uit twee helften bestaat.
7.2.6 Isolatie
Isoleer de motorstoel niet, aangezien
eventuele damp die uit de asafdichting
ontsnapt dan door de isolatie ingesloten
kan worden en zo corrosie kan
veroorzaken. Bovendien, als de motorstoel
wordt afgedekt met isolatiemateriaal zal
inspectie en service moeilijk worden.

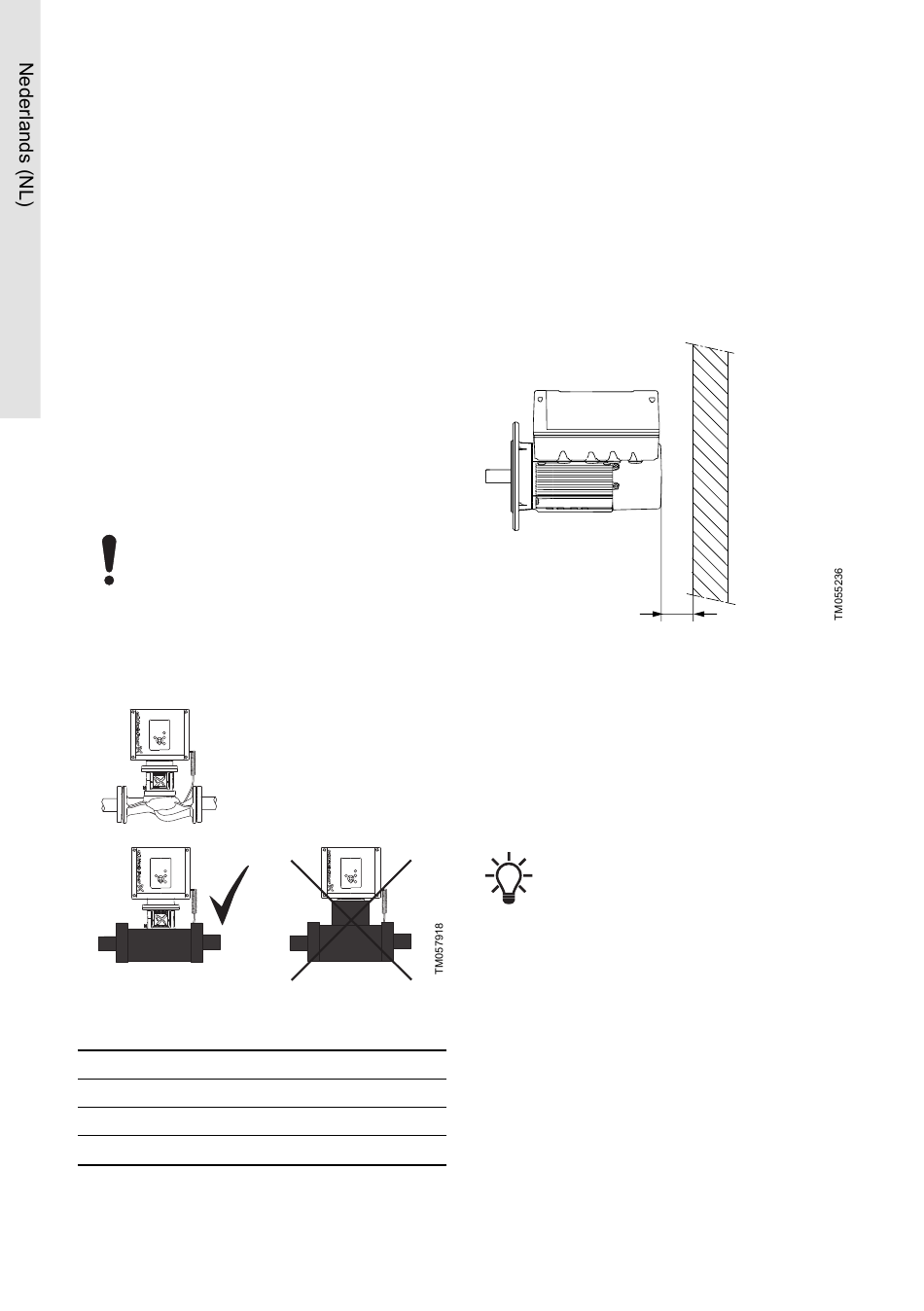

Volg de richtlijnen in de onderstaande afbeelding bij
het isoleren van de pomp.
A
B
Isolatie van TPE2, TPE3 pompen
Pos.
Beschrijving
A
Zonder isolatie
B
Juiste isolatie
C
Onjuiste isolatie
18
C
7.2.7 Frost protection
Tap niet-gebruikte pompen tijdens vorstperiodes af
om schade te voorkomen.
7.2.8 Kabeldoorvoeren
Zie de grootte van de kabeldoorvoeren in paragraaf
Overige technische gegevens.
7.2.9 Motorkoeling
Laat ten minste 50 mm vrije ruimte tussen het einde
van het ventilatordeksel en een muur of ander vast
voorwerp.
Minimale afstand, D, tussen de motor en een wand
of andere vaste voorwerpen.
7.2.10 Buitenopstelling
Als u de motor buiten opstelt, rust u de motor uit
met een beschermkap en opent u de aftapopeningen
ter voorkoming van condensatie op de elektronische
componenten. Zie de afbeelding Voorbeelden van
beschermkappen, niet geleverd door Grundfos.
Houd u bij het aanbrengen van een
beschermkap op de motor aan de
richtlijnen in de paragraaf Motorkoeling
waarborgen.
De beschermkap moet voldoende groot zijn om
de motor niet rechtstreeks bloot te stellen aan
direct zonlicht, regen of sneeuw. Grundfos levert
geen beschermkappen. We adviseren daarom dat
u een beschermkap laat maken voor de specifieke
toepassing. In gebieden met hoge luchtvochtigheid
adviseren we u om de motor permanent op
de netvoeding aan te sluiten en de ingebouwde
stilstandverwarmingsfunctie in te schakelen. Zie
paragraaf Stilstandsverwarming.
D
