12.15 Signaalrelais (Relaisuitgangen)
Pompuitvoering
TPE2, TPE2 D
TPE3, TPE3 D
De motor heeft twee uitgangen voor potentiaalvrije
signalen via twee interne relais.
Signaalrelais 1
Functionele
(Klemmen NC,
module
C1, NO)
FM110
●
FM310
●
FM311
●

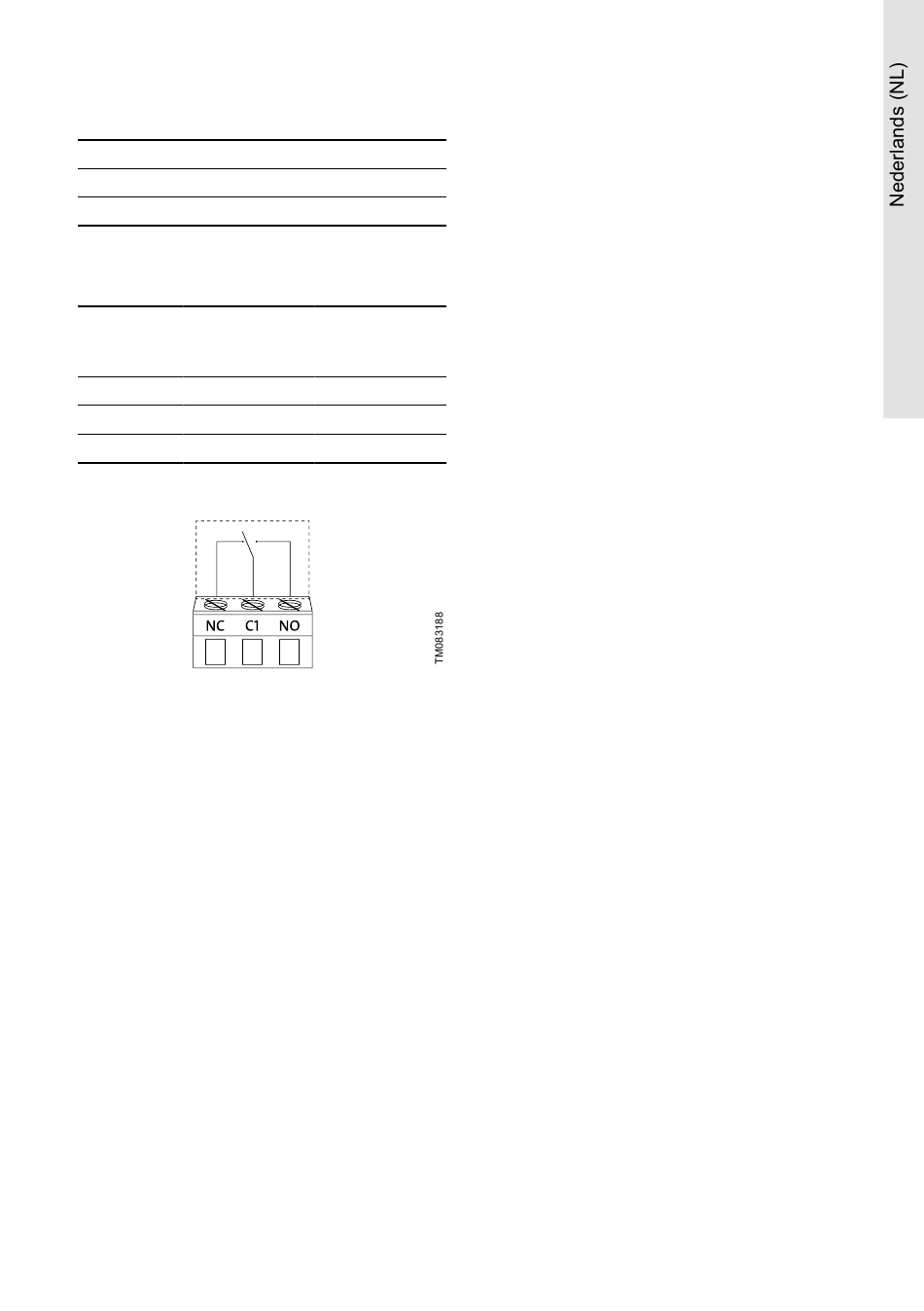

Voorbeeld bedrading:
Relaisuitgang
Functions: u kunt het signaalrelais zo instellen dat
dit wordt geactiveerd, wanneer het product overgaat
naar één van de volgende statussen:
•
Niet actief
Het relais is uitgeschakeld.
•
Gereed
De motor kan draaien of is gereed om te draaien
en er zijn geen alarmen actief.
•
Alarm
Er is een actief alarm en de motor is
uitgeschakeld.
•
In bedrijf (Bedrijf)
In bedrijf is hetzelfde als Pomp draait, maar
de motor werkt nog steeds wanneer deze wordt
uitgeschakeld, bijvoorbeeld via Stopfunctie of
Grenswaarde overschreden.
•
Pomp draait (Pomp draait)
De motoras draait.
•
Waarschuwing
Er is een actieve waarschuwing.
•
Limiet 1 overschr.
Signaalrelais
●
●
Signaalrelais 2
(Klemmen NC,
C2, NO)
-
●
●
Wanneer u deze functie hebt ingesteld en
de grenswaarde wordt overschreden, wordt het
signaalrelais geactiveerd.
•
Limiet 2 overschr.
Wanneer u deze functie hebt ingesteld en
de grenswaarde wordt overschreden, wordt het
signaalrelais geactiveerd.
•
Grenswaarde 3 overschreden
Wanneer u deze functie hebt ingesteld en
de grenswaarde wordt overschreden, wordt het
signaalrelais geactiveerd.
•
Grenswaarde 4 overschreden
Wanneer u deze functie hebt ingesteld en
de grenswaarde wordt overschreden, wordt het
signaalrelais geactiveerd.
•
Externe ventilator besturing (Besturing van
externe vent.)
Als u deze functie selecteert, wordt het
relais geactiveerd als de interne temperatuur
van de motorelektronica een vooraf ingestelde
grenswaarde bereikt. Zo activeert het relais een
externe koeling om zo de motor extra te koelen.
•
Digitale ingang 1, status
Volg digitale ingang 1. Als digitale ingang 1
wordt geactiveerd, wordt de digitale uitgang ook
geactiveerd.
•
Digitale ingang 2, status
Volg digitale ingang 2. Als digitale ingang 2
wordt geactiveerd, wordt de digitale uitgang ook
geactiveerd.
•
Digitale ingang 3, status
Volg digitale ingang 3. Als digitale ingang 3
wordt geactiveerd, wordt de digitale uitgang ook
geactiveerd.
•
Digitale ingang 4, status
Volg digitale ingang 4. Als digitale ingang 4
wordt geactiveerd, wordt de digitale uitgang ook
geactiveerd.
8)
Alleen beschikbaar als een geavanceerde functionele
module, type FM310 of FM311, is gemonteerd.
