12.28.5.2 Modbus RTU instellingen
1
4
5
4
6
4

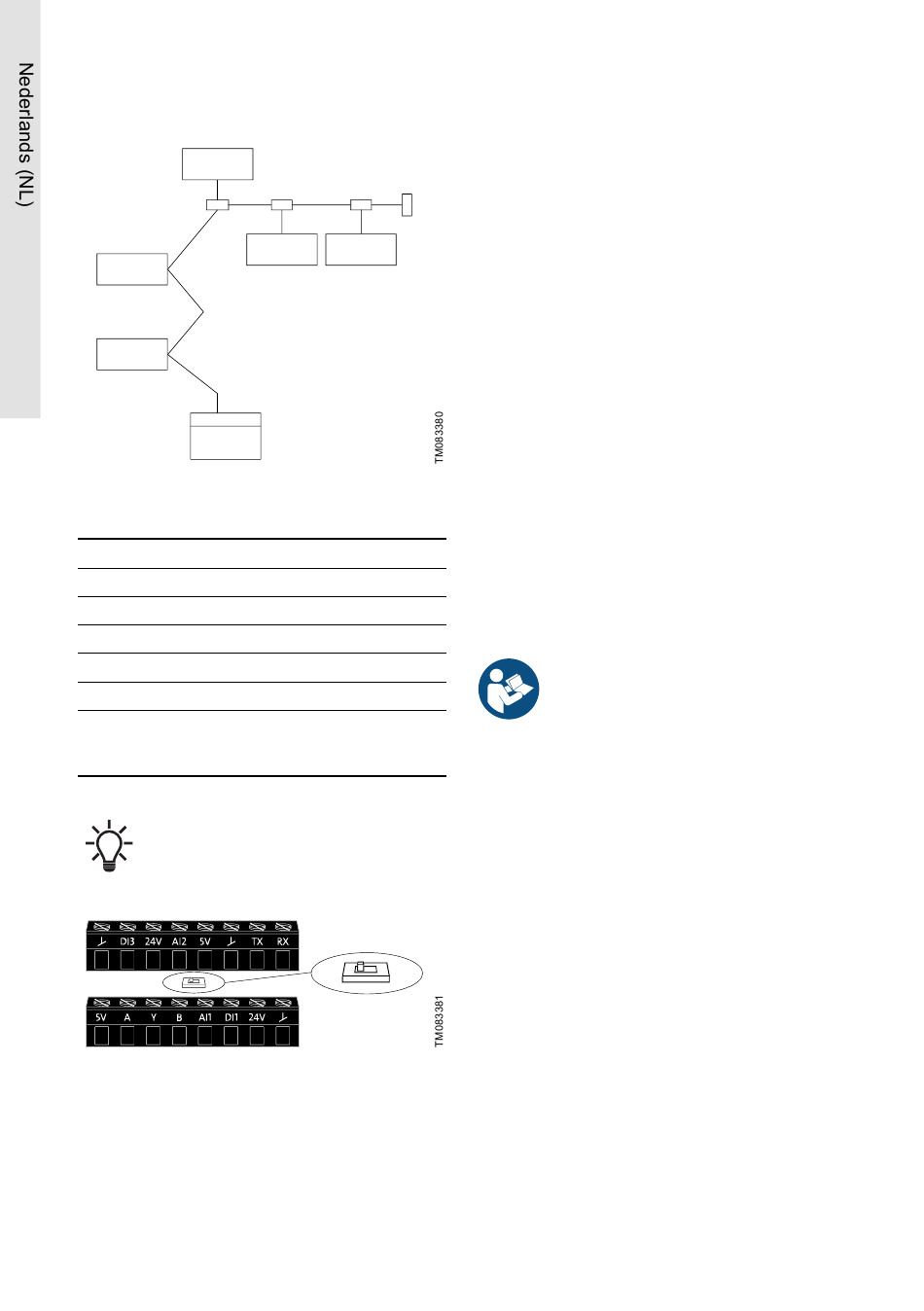

Voorbeeld van Modbus netwerk met afsluiting
Pos.
Beschrijving
1
Master
2
Passive tap
3
Lijnafsluiting
4
Slave
5
Doorlussen
BLT (BLT = Built-in Line Termination/
6
Ingebouwde lijnafsluiting
(dompelschakelaar))
Zet de BLT van de AYB BUS AAN als de
pomp de eerste of laatste pomp binnen
een doorgeluste keten is. De
afsluitweerstand heeft een waarde van
150 ohm.
OFF
ON
Modbus RTU adres
Gebruik deze functie om een uniek nummer toe te
wijzen aan de pomp. Dit maakt het mogelijk om
onderscheid te maken tussen pompen bij Modbus
RTU-communicatie.
Kies hiervoor een getal tussen 1 en 247.
90
2
3
4
4
OFF
ON
<Baud rate>
Met deze functie selecteert u de baud-rate voor
Modbus RTU.
U kunt kiezen uit de volgende baud-rates:
•
9600 bps
•
19200 bps
•
38400 bps
•
115200 bps.
Pariteit
Gebruik deze functie om de pariteit van het Modbus
RTU-kanaal in te stellen.
Maak een keuze uit de volgende waarden:
•
Geen
•
Oneven
•
Even
Stop bits
Gebruik deze functie om het aantal stopbits in te
stellen op het Modbus RTU-kanaal.
Maak een keuze uit de volgende waarden:
•
1 bit
•
2 bits.
12.28.6 Ethernet instellen
Het product is uitgerust met een
Ethernetpoort met het GENI GDP-protocol,
waardoor u verbinding kunt maken met
Grundfos iSOLUTION Cloud en andere
Cloud-oplossingen.
Grundfos zal beveiligingsupdates
uitbrengen voor het product gedurende ten
minste 2 jaar vanaf de productiedatum.
12.28.6.1 IP-instellingen
Met deze functie stelt u Ethernetcommunicatie in.
12.28.6.2 DHCP
Gebruik deze functie om te selecteren of DHCP moet
worden in- of uitgeschakeld.
Als u DHCP activeert, ontvangt de E-pomp een
netwerkconfiguratie van de DHCP-server op het
netwerk.
Als u DHCP deactiveert, dient u het IP-adres,
subnetmasker, gateway en primaire DNS handmatig
te configureren.
12.28.6.3 IP-adres
Gebruik deze functie om het IP-adres handmatig in te
stellen. Formaat IP-adres:
Voorbeeld: 192.168.0.10
12.28.6.4 Subnetmasker
Gebruik deze functie om het subnetmasker
handmatig in te stellen. Formaat subnetmasker:
Voorbeeld: 255.255.255.0
