Symboo
Pos.
Beschrijving
l
Grundfos Eye: Het
signaallampje geeft de
1
bedrijfsstatus van het product
aan.
Lichtbalken voor weergave van
2
-
het setpoint.
Omhoog/Omlaag: Het setpoint
3
wordt gewijzigd met de toetsen.
Communicatie:
Druk op deze toets om te
4
communiceren met Grundfos GO
en andere producten van
hetzelfde type.
Start/Stop: Druk op de knop om
het product gereed te maken
voor gebruik of op het product in
of uit te schakelen. Start: Als u
op de knop drukt wanneer het
product is uitgeschakeld, wordt
het product ingeschakeld als
5
geen functies met een hogere
prioriteit zijn geactiveerd. Stop:
Als u op de knop drukt wanneer
het product werkt, wordt het altijd
uitgeschakeld. Wanneer u op de
toets drukt, verschijnt het
stoppictogram aan de onderzijde
van het display.

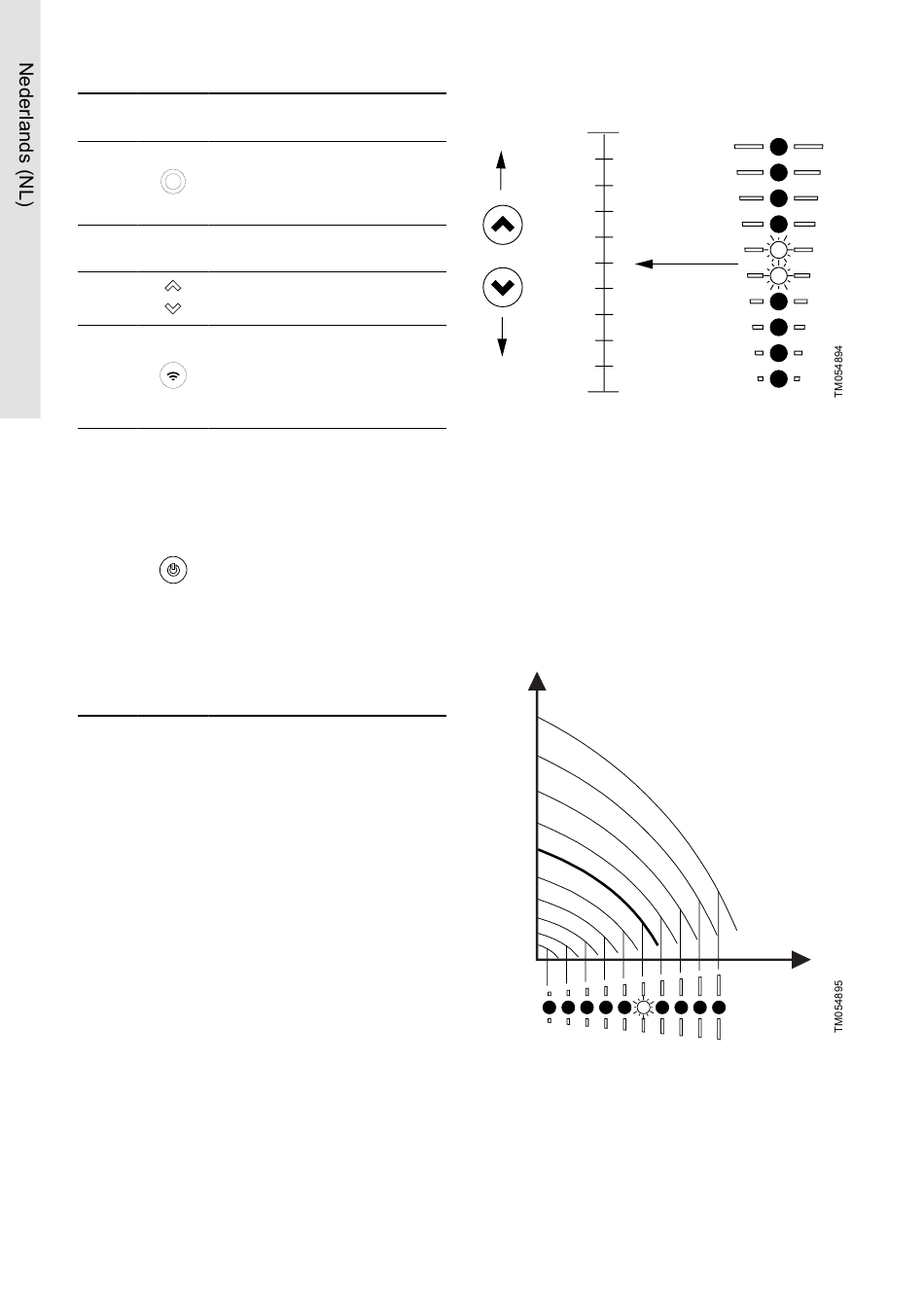

10.1.1 Het setpoint instellen in de modus met
constante parameter
Het volgende is alleen van toepassing op motoren die
zijn ingesteld om te werken in Const. andr. wrd
•
Stel het gewenste setpoint in door op Up of Down
te drukken.
De groene lichtbalken op het bedieningspaneel geven
het ingestelde setpoint aan.
Het volgende voorbeeld geldt voor een pomp of
motor in een toepassing waarbij een druksensor een
terugkoppeling naar de pomp of motor geeft. De
sensor is handmatig ingesteld en de pomp of motor
registreert een aangesloten sensor niet automatisch.
Lchtbalken 5 en 6 zijn geactiveerd, wat een gewenst
setpoint van 3 bar aangeeft met een meetbereik van
de sensor van 0 tot 6 bar. Het instelbereik is gelijk
aan het meetbereik van de sensor.
46
1
6
3
0
10.1.2 Het setpoint instellen in de modus met
constante curve
•
Stel het gewenste setpoint in door op de toets
Hoger of Lager te drukken.
De groene lichtbalken op het bedieningspaneel geven
het ingestelde setpoint aan.
Voorbeeld: In de modus Constante curve ligt het
uitvoervermogen van de motor tussen het minimale
en maximale toerental zoals gedefinieerd door
Werkbereik.
H
Max.
Min.
10.1.3 Instellen op maximaal toerental
De motor mag zich niet in de bedrijfsmodus Stop
bevinden.
•
Druk op Up totdat de bovenste lichtbalk aan is en
begint te knipperen.
Q
