Digitale ingangen
Gewenste waarde
2
3
4
0
0
0
Normaal setpoint of Stop
1
0
0
Voorgedefinieerd setpoint 1
0
1
0
Voorgedefinieerd setpoint 2
1
1
0
Voorgedefinieerd setpoint 3
0
0
1
Voorgedefinieerd setpoint 4
1
0
1
Voorgedefinieerd setpoint 5
0
1
1
Voorgedefinieerd setpoint 6
1
1
1
Voorgedefinieerd setpoint 7
0: open contact
1: gesloten contact

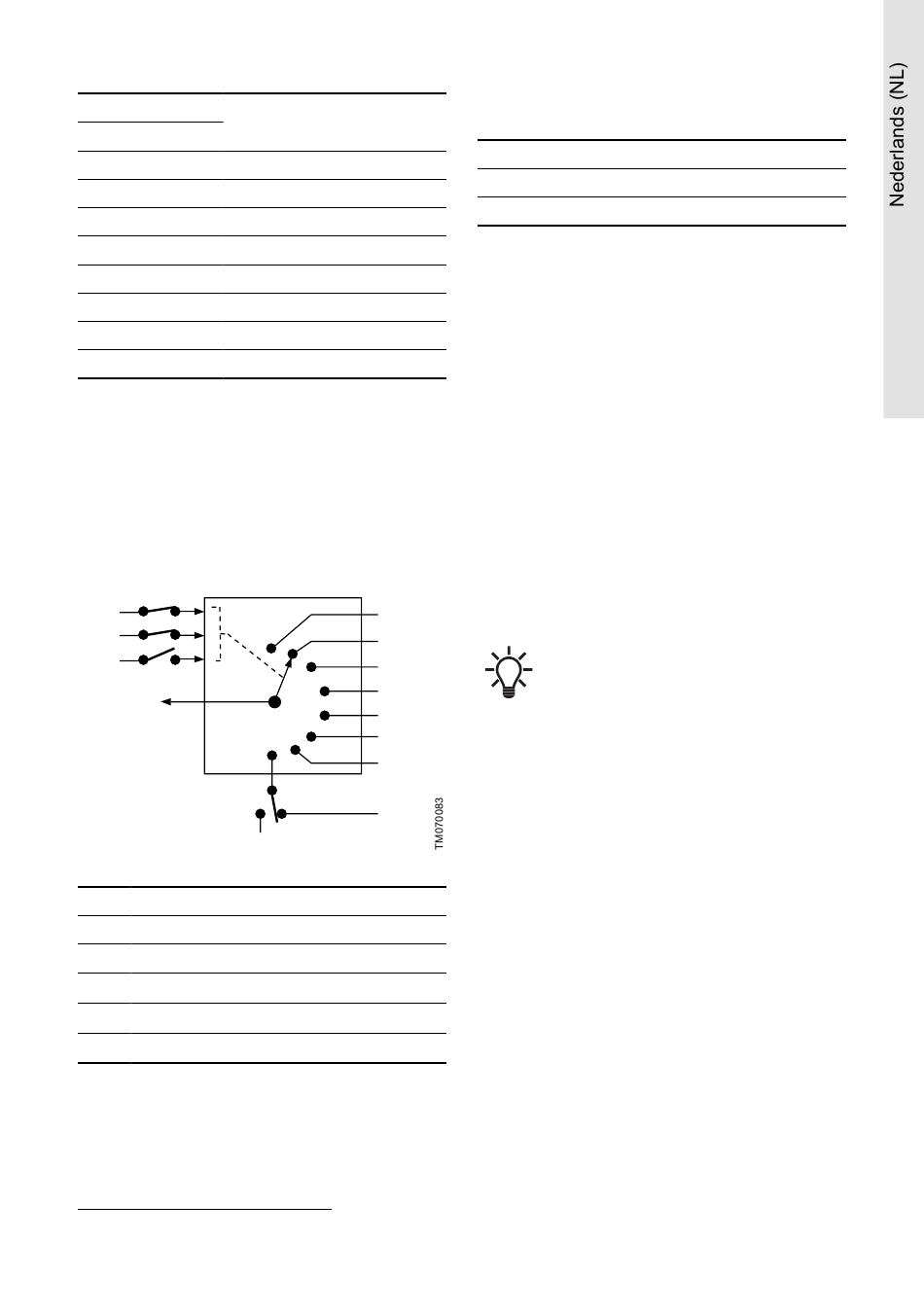

Voorbeeld
In de afbeelding ziet u hoe u de digitale ingangen
kunt gebruiken om zeven voorgedefinieerde setpoints
in te stellen. Digitale ingang 2 is open en digitale
ingangen 3 en 4 zijn gesloten. Als u dit vergelijkt met
de bovenstaande tabel, ziet u dat Voorgedefinieerd
setpoint 6 is geactiveerd.
DI 4
DI 3
DI 2
SP
A
Stop
Pos. Beschrijving
DI
Digitale ingang
SP
Gewenste waarde
SP
Actueel setpoint
A
SP
Normaal setpoint
N
Stop Stop
Als alle digitale ingangen open zijn, wordt de
motor uitgeschakeld of werkt deze met het normale
setpoint. Stel de gewenste actie in met Grundfos GO
of met het HMI 300- of 301-bedieningspaneel.
Alleen beschikbaar als een geavanceerde functionele module, type FM310 of FM311, is gemonteerd.
11)
SP 7
7
6
SP 6
5
SP 5
4
SP 4
3
SP 3
2
SP 2
1
0
SP 1
SP
N
12.21 Limiet overschreden functie
Pompuitvoering
Limiet overschreden functie
TPE2, TPE2 D
TPE3, TPE3 D
U gebruikt deze functie om een gemeten parameter
of een van de interne waarden zoals toerental,
motorbelasting of motorstroom te controleren. Als
een ingestelde grens wordt bereikt, kan een
geselecteerde actie plaatsvinden. U kunt de functie
'Grenswaarde overschreden' voor vier grenswaarden
instellen. Dit betekent dat u vier parameters of
twee tot vier grenswaarden van dezelfde parameter
gelijktijdig kunt controleren.
NB: wanneer u Grenswaarde 1-3 overschreden
gebruikt bij een systeem met meerdere pompen,
heeft de geselecteerde actie betrekking op het hele
systeem. Als u de actie instelt op Uitschakelen, wordt
het hele systeem uitgeschakeld.
Alleen Grenswaarde 4 overschreden is een lokale
functie bij een systeem met meerdere pompen. De
geselecteerde actie heeft daarmee alleen betrekking
op de betreffende pomp. Als u de actie instelt
op Uitschakelen, wordt alleen de betreffende pomp
uitgeschakeld.
Bij Grenswaarde 4 overschreden bij een
systeem met meerdere pompen leidt de
actie altijd tot een pompstop, een alarm en
een pompstop of een waarschuwing.
Om deze functie te gebruiken, moet u de volgende
parameters instellen:
Gemeten
Stel de te controleren meetparameter in.
Limiet
Stel de grenswaarde in waarbij de functie wordt
geactiveerd.
Hystereseband
Stel de hysterese in voor wanneer de functie opnieuw
moet worden uitgeschakeld.
Limiet overschreden wanneer
Stel de functie in die moet worden geactiveerd als de
geselecteerde parameter de ingestelde grenswaarde
overschrijdt of tot onder de ingestelde grenswaarde
daalt.
•
boven limiet
De functie wordt geactiveerd als de
gemeten parameter de ingestelde grenswaarde
overschrijdt.
•
onder limiet
●
●
11)
85
