MANTENIMIENTO / REPARACIONES EN EL APARATO
10
MANTENIMIENTO
10.1
MANTENIMIENTO GENERAL
El mantenimiento del equipo deberá ser realizado por el
servicio postventa de Wagner una vez al año.
1. Comprobar los deterioros en las mangueras de alta presión,
la tubería de conexión de aparatos y los conectores.
2. Comprobar el desgaste de la válvula de admisión, la
válvula de escape y el filtro.
10.2
MANGUERA DE ALTA PRESIÓN
Comprobar visualmente la eventual presencia de cortes o
desabolladuras en la manguera de alta presión, especialmente
en el paso a la grifería. Las tuercas tapón deben tener giro libre.
En mangueras de alta presión viejas aumenta el
i
riesgo de defectos. Wagner recomienda sustituir
la manguera de alta presión al cabo de 6 años.
10.3

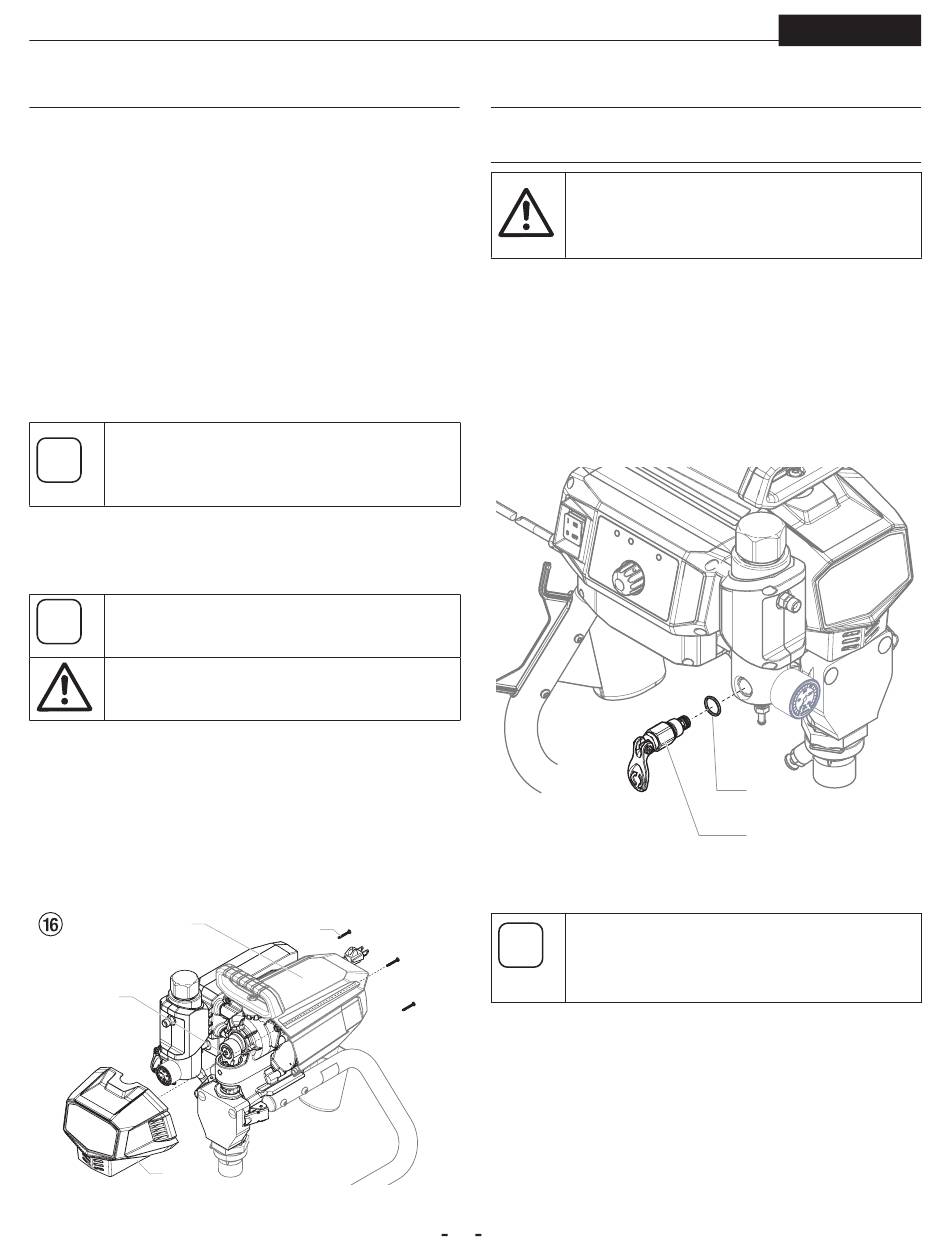

LUBRICACIÓN DEL MÓDULO EXCÉNTRICO
(FIG. 11)
Ejecute estos pasos aproximadamente cada seis
i
meses.
Desconectar el equipo OFF (DES). Extraer la clavija
de red la caja de enchufe. Descargar presión.
1. Retire los cuatro tornillos (1) con los que la cubierta frontal
(2) está fijada a la cubierta del motor (3). Retire la cubierta
frontal.
2. Limpie a fondo la cubierta frontal para eliminar los restos
de material pulverizado seco.
3. Coloque una pistola de engrasar en la boquilla de engrase
del engranaje excéntrico (4) y aplique grasa hasta que
empiece a gotear de los cojinetes.
3
4
2
20
1
ES
11
REPARACIONES EN EL APARATO
Desconectar el equipo OFF (DES).
Antes de toda reparación – extraer la clavija de
red la caja de enchufe. Descargar presión.
11.1
VÁLVULA DE DESCARGA (SET DE
MANTENIMIENTO 2471168)
1. Retire la válvula usando una llave de tuerca (1).
2. Engrase la rosca de la nueva válvula.
3. Asegúrese de que la junta (2) está insertada y enrosque la
nueva válvula en el dispositivo (34 N m).
11.2
CAJA DE LA BOMBA
Para realizar el mantenimiento de la caja de
i
la bomba, el pistón debe estar en su posición
inferior. Para ello, siga exactamente los siguientes
pasos.
1. Encienda la bomba y ajuste la presión más baja.
2. Mueva el regulador de presión cuatro veces rápidamente
de baja a alta presión y termine en el ajuste de baja
presión (este procedimiento hará que el pistón se mueva
más lentamente):
Empiece en nivel bajo -> a alto -> vuelva a bajo ->
vuelva a alto -> vuelva a bajo
3. Gire lentamente el regulador de presión en el sentido de
las agujas del reloj hasta que pueda ver y oír que el pistón
se mueve lentamente.
PS 4.23
2
1
