REPARATIONER AV ANLÄGGNINGEN
Fetta in kolvstyrningsverktyget (ingår i
i
servicesatsen) och kolven innan de monteras
i färgpumpen.

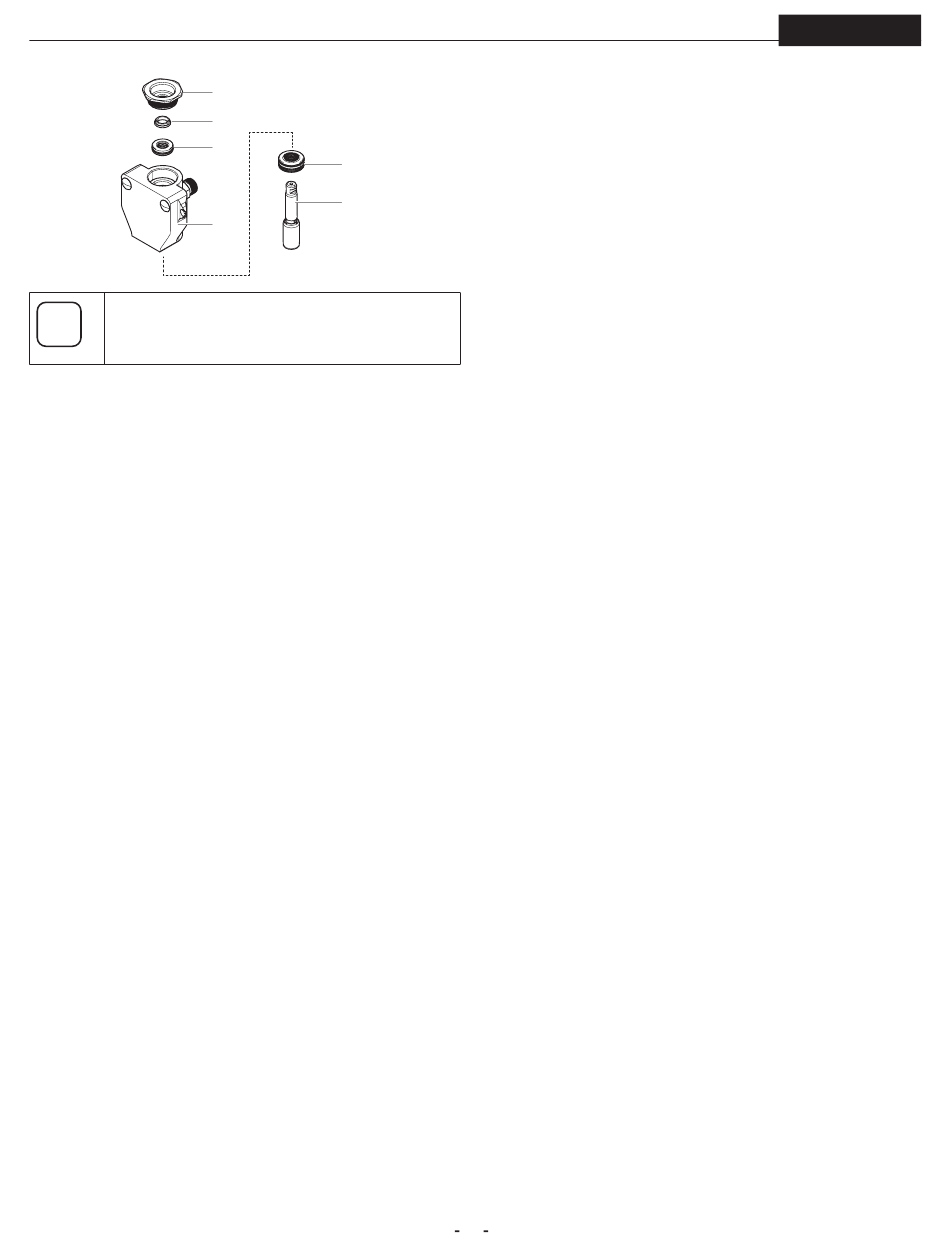

11. Skjut kolvstyrningsverktyget över kolvens övre ände (3)
och för in kolven genom färgpumpens botten. Knacka lätt
på botten av kolven (3) med en gummiklubba tills kolven
sitter i färgpumpen.
12. Dra åt hållarmuttern (5) med en skruvnyckel
(åtdragningsmoment 34 Nm).
13. Skjut in kolvens övre ände i skjutreglagets T-spår.
14. Skjut tillbaka färgpumpen till dess position och säkra det
med låsskruvarna och låsen.
15. Skruva fast det nedre ventilhuset i färgpumpen
(åtdragningsmoment 34 Nm).
16. Fetta
in
O-ringen
ventilavtryckarhuset.
Ventilavtryckaren ska bilda en diagonal vinkel mot
pumpens baksida.
17. Sätt i sugslangens vinkelstycke i ventilavtryckarhuset.
Tryck hållarklämman uppåt i ventilavtryckarhusets spår för
att säkra sugslangen. Skruva i returslangen i pumpblocket
och dra åt den.
18. Placera frontkåpen på pumphuset och fäst det med fyra
skruvar.
19. Starta utrustningen enligt beskrivningen i kapitlet
Idrifttagning och kontrollera om det finns läckage.
98
5
6
7
8
3
4
på
ventilhuset
och
Säkra
det
med
klämman.
montera
SV
