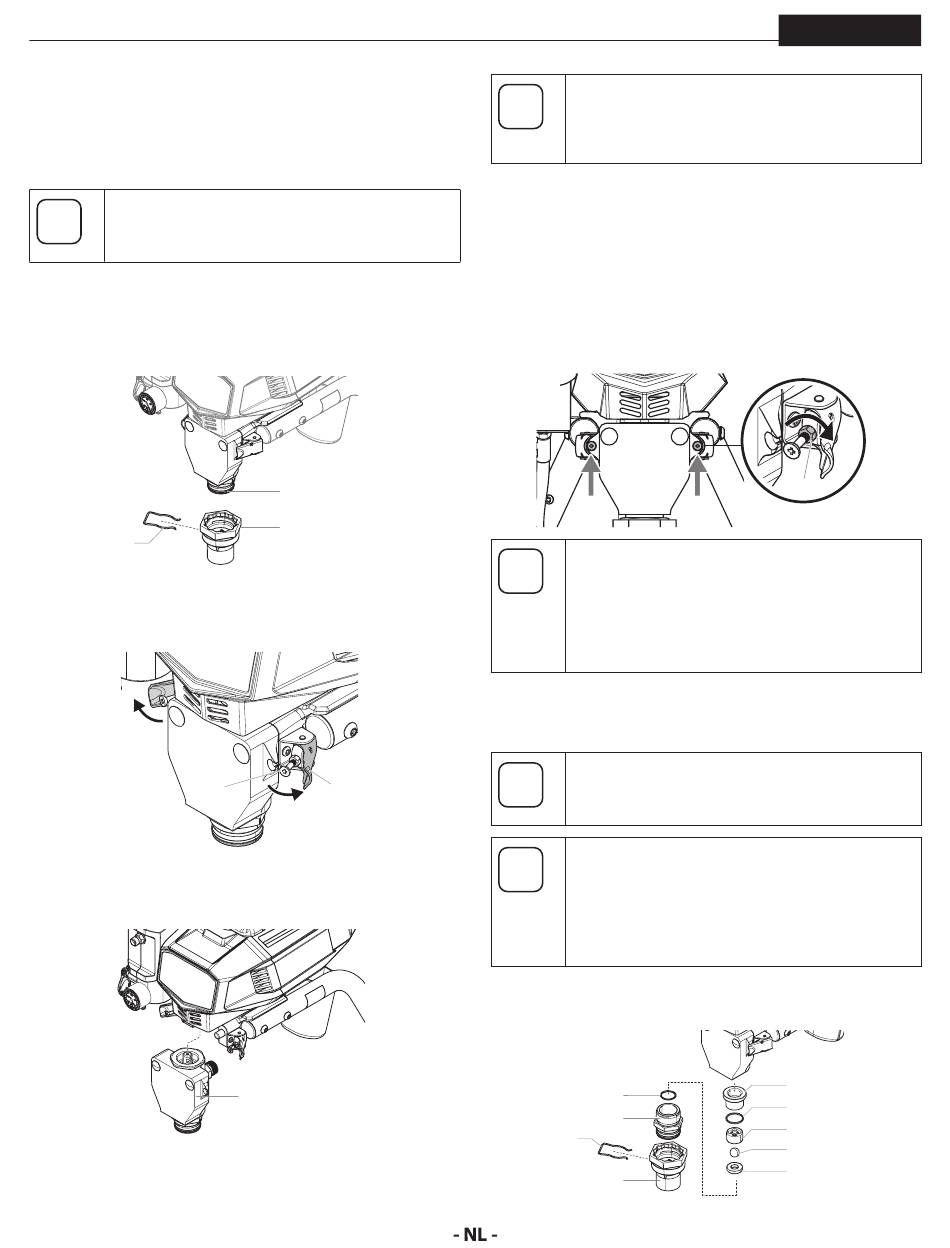

WAGNER PROSPRAY 4.23 Gebruiksaanwijzing pagina 46
REPARATIES AAN HET APPARAAT
5. Schakel het apparaat uit en trek de stekker uit het
stopcontact.
11.2.1
VOLLEDIG VERFDEEL VERVANGEN
Zorg ervoor dat de zuiger in de laagste stand
i
staat (zie hoofdstuk 11.2).
1. Verwijder de slang van de achterkant van het verfdeel met
een 11/16 inch steeksleutel.
2. Draai de klem (1) los en verwijder het ventielknopbehuizing
(2) van de klepbehuizing (3).
1
3. Open de vergrendelingen (4) aan beide zijden van het
verfdeel. Zorg ervoor dat de borgschroeven (5) uit de
sleuven in het verfdeel loskomen.
4. Schuif het verfdeel (6) naar voren totdat de zuiger uit de
T-sleuf van de schuifgroep komt en verwijder het gehele
verfdeel.
5. Installeer het nieuwe verfdeel in omgekeerde volgorde
van de hierboven beschreven stappen.
46
3
2
5
4
6
Mogelijk moeten de vergrendelingen worden
i
aangepast om een nieuw verfdeel correct te
bevestigen. Volg de onderstaande stappen om
dit te doen.
6. Zorg ervoor dat de borgschroeven en grendels zijn
aangesloten op het verfdeel.
7. Houd de kruisgleufkop bovenop de borgpennen
wanneer de vergrendelingen zijn gesloten.
8. Draai elke schroef vast met een kruiskopschroevendraaier
(aanhaalmoment 1 Nm).
9. Zodra de schroeven zijn aangedraaid, opent u de
vergrendelingen en draait u de borgmoeren (1) vast om
het ingestelde aanhaalmoment te fixeren.
Als u de schroeven te vast hebt aangedraaid,
i
zitten de vergrendelingen en schroeven te vast
en kunnen ze niet meer worden geopend.
Als de schroeven niet stevig genoeg zijn
aangedraaid, zal het verfdeel heen en weer
bewegen in de pompbehuizing.
11.2.2
KLEPPEN
Zorg ervoor dat de zuiger in de laagste stand
i
staat (zie hoofdstuk 11.2).
Het is mogelijk dat de kleppen niet goed
i
vastzitten omdat er vreemde voorwerpen
vastzitten in de zitting van de voetklep of de
uitlaatklep. Reinig de kleppen aan de hand van
de volgende instructies en draai de zittingen om
of vervang ze.
1. Draai de klem (1) los en verwijder het ventielknopbehuizing
(2) van de klepbehuizing (3).
4
3
1
2
PS 4.23
1
9
8
7
6
5
