WAGNER PROSPRAY 4.23 Gebruiksaanwijzing pagina 48
REPARATIES AAN HET APPARAAT

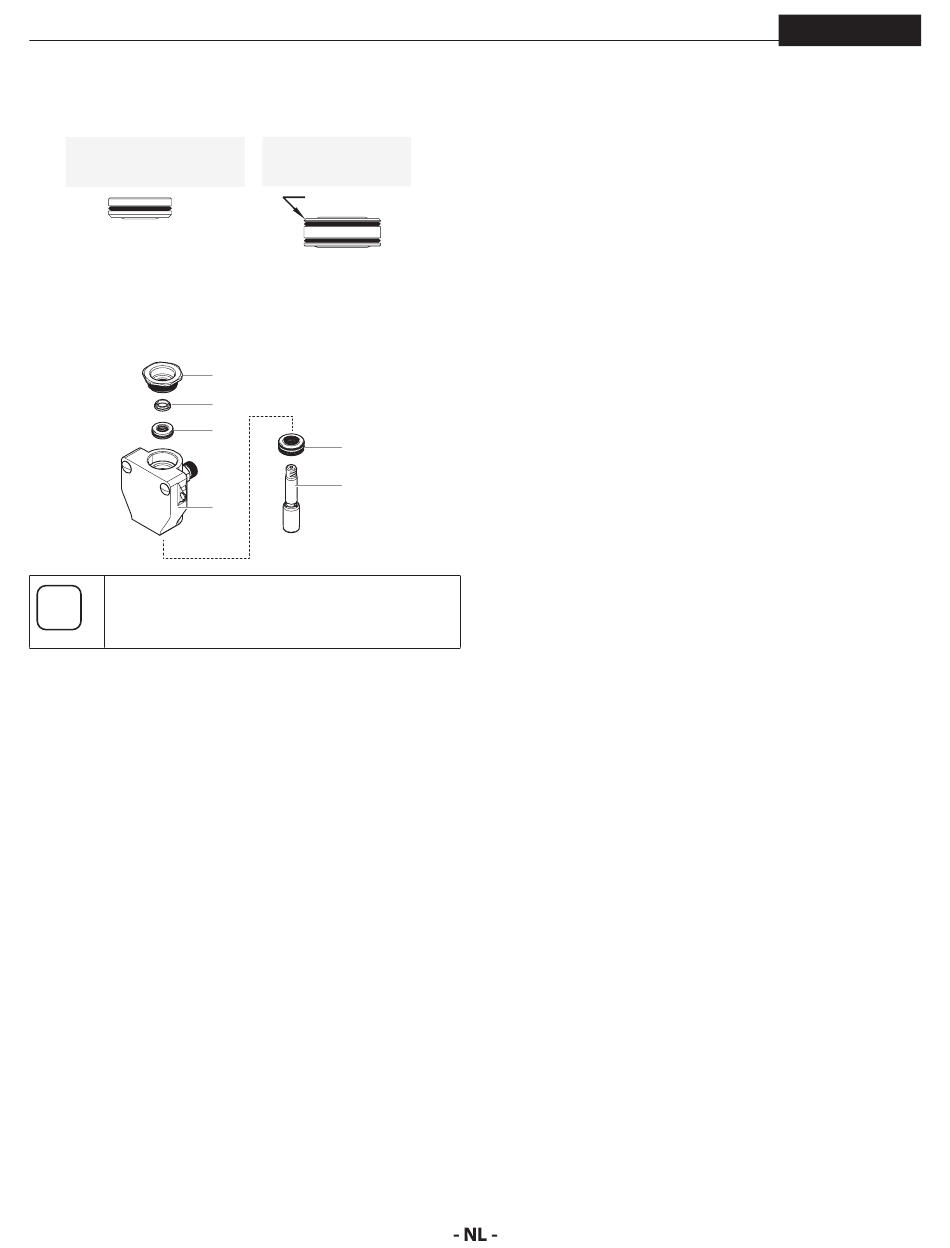

8. Reinig de behuizing en installeer de nieuwe bovenste
en onderste pakkingen. Raadpleeg de onderstaande
illustratie voor de juiste oriëntatie van de pakkingen.
Plaats de bovenste pakking met
de verhoogde lip en de O-ring
naar beneden.
O-ring
Verhoogde lip
9. Controleer de zuiger op slijtage en vervang deze indien
nodig.
10. Steek de zuigergeleider (6) in de borgmoer (5). Schroef de
borgmoer (5) handvast in het verfdeel.
Vet de zuigergeleider (meegeleverd in de
i
service-set) en de zuiger in voordat u ze in
het verfdeel plaatst.
11. Schuif de zuigergeleider over het bovenste uiteinde van
de zuiger (3) en leid de zuiger door de bodem van het
verfdeel. Tik lichtjes op de basis van de zuiger (3) met een
rubberen hamer tot de zuiger in het verfdeel zit.
12. Draai de borgmoer (5) stevig vast met een moersleutel
(aanhaalmoment 34 Nm).
13. Schuif het bovenste uiteinde van de zuiger in de T-sleuf
van de schuifmodule.
14. Schuif het verfdeel terug op zijn plaats en zet het vast met
de borgschroeven en grendels.
15. Schroef de onderste klepbehuizing terug in het verfdeel
(aanhaalmoment 34 Nm).
16. Vet de O-ring op de klepbehuizing in en plaats de
ventielknopbehuizing terug. Zet het vast met de klem. De
ventielknop moet schuin naar de achterkant van de pomp
wijzen.
17. Steek
het
hoekstuk
ventielknopbehuizing. Druk de borgklem omhoog in de
groef in de ventielknopbehuizing om de inlaatslang vast
te zetten. Schroef de retourslang in het pompblok en draai
hem vast.
18. Plaats de voorklep op de pompbehuizing en zet hem vast
met vier schroeven.
19. Start het apparaat zoals beschreven in het hoofdstuk
"Ingebruikstelling" en controleer op lekkages.
48
Plaats de onderste dichting
met de afgeschuinde rand
naar boven.
Afgeschuinde rand
5
6
7
8
3
4
van
de
inlaatslang
in
de
PS 4.23
