WAGNER PROSPRAY 4.23 Gebruiksaanwijzing pagina 95
PS 4.23
10
UNDERHÅLL
10.1
ALLMÄNT UNDERHÅLL
Låt Wagner-service genomföra underhåll på anläggningen en
gång om året.
1. Kontrollera
att
högtrycksslangarna,
anslutningsledning och stickkontakten inte är skadade.
2. Kontrollera om inlopps-, utloppsventilsätena och filter är
slitna.
10.2
HÖGTRYCKSSLANG
Kontrollera optiskt om högtrycksslangen har tryckställen
eller buktar utåt, särskilt vid övergången till armaturen.
Överfallsmuttrarna måste kunna vridas utan svårigheter.
Vid gamla högtrycksslangar ökar risken för
i
skador.
Wagner
högtrycksslangen efter sex år.
10.3

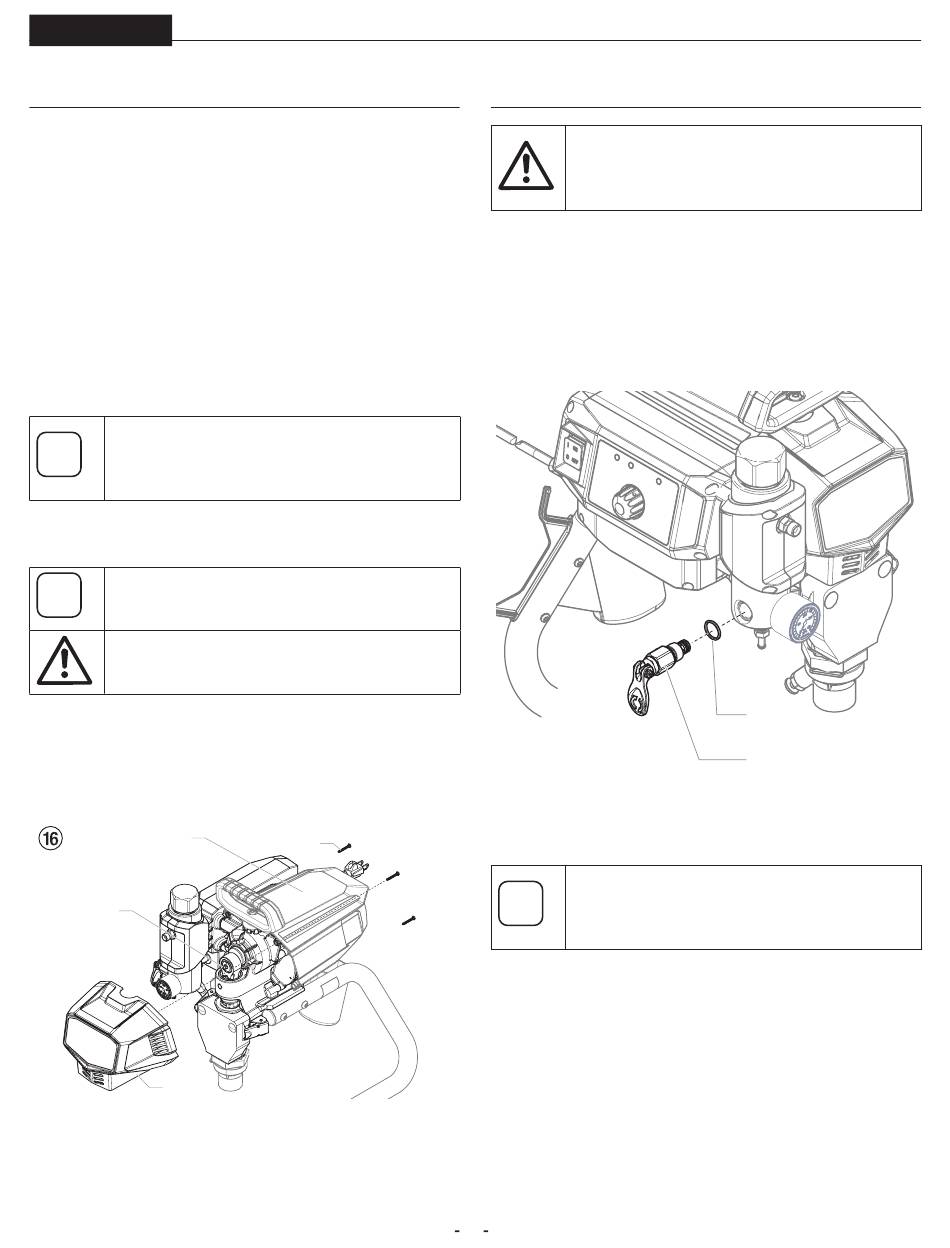

SMÖRJNING AV EXCENTERENHETEN (FIG. 11)
Utför dessa steg ungefär var sjätte månad.
i
Stäng av utrustningen OFF (FRÅN). Drag ut stick-
kontakten ur stickuttaget. Avlasta trycket.
1. Demontera de fyra skruvarna (1) som fäster frontkåpan (2)
i motorkåpan (3). Ta bort frontkåpan.
2. Rengör frontkåpan noggrant från intorkat sprutmaterial.
3. Anslut en fettspruta till excenterdrivningens smörjnippel
(4) och spruta in fett tills det börjar droppa från lagren.
3
4
2
anläggningens
rekommenderar
att
byta
1
11
REPARATIONER AV ANLÄGGNINGEN
Stäng av utrustningen OFF (FRÅN).
Före reparation – drag alltig ut stick-kontakten ur
stickuttaget. Avlasta trycket.
11.1
AVLASTNINGSVENTIL (SERVICESATS 2471168)
1. Demontera ventilen med en skruvnyckel (1).
2. Fetta in gängan på den nya ventilen.
3. Kontrollera att tätningen (2) sitter på plats och skruva i den
nya ventilen i utrustningen (åtdragningsmoment 34 Nm).
11.2
FÄRGPUMP
När färgpumpen ska underhållas måste kolven
i
vara i sitt nedre läge. Följ därför nästa steg exakt.
1. Starta pumpen och ställ in lägsta tryck.
2. Flytta tryckregulatorn fyra gånger snabbt mellan lågt och
högt tryck och avsluta med inställning för lågt tryck (detta
gör att kolven rör sig långsammare):
Börja på lågt -> till högt -> tillbaka till lågt -> återigen
till högt -> tillbaka till lågt.
3. Vrid tryckregulatorn långsamt medurs tills det både syns
och hörs att kolven rör sig långsamt.
4. Vrid tryckregulatorn helt moturs när kolven är i sitt lägsta
läge för att stoppa kolvarna.
5. Stäng av utrustningen och dra ur nätkontakten.
SV
UNDERHÅLL / REPARATIONER AV ANLÄGGNINGEN
2
1
95
