WAGNER PROSPRAY 4.23 Gebruiksaanwijzing pagina 45
PS 4.23
10
ONDERHOUD
10.1
ALGEMEEN ONDERHOUD
Het onderhoud van het apparaat dient eenmaal per jaar door
de servicedienst van Wagner te worden uitgevoerd.
1. Hogedrukslangen, aansluitkabel en stekker controleren
op beschadigingen.
2. Controleer inlaat-, uitlaatventiel en filter op slijtage.
10.2
HOGEDRUKSLANG
Controleer de hogedrukslang visueel op eventuele insnijdingen
of uitbollingen, in het bijzonder bij de koppelstukken.
Wartelmoeren moeten probleemloos kunnen worden gedraaid.
Bij oude hogedrukslangen stijgt het risico
i
op beschadigingen. Wagner raadt aan, de
hogedrukslang na 6 jaar te vervangen.
10.3

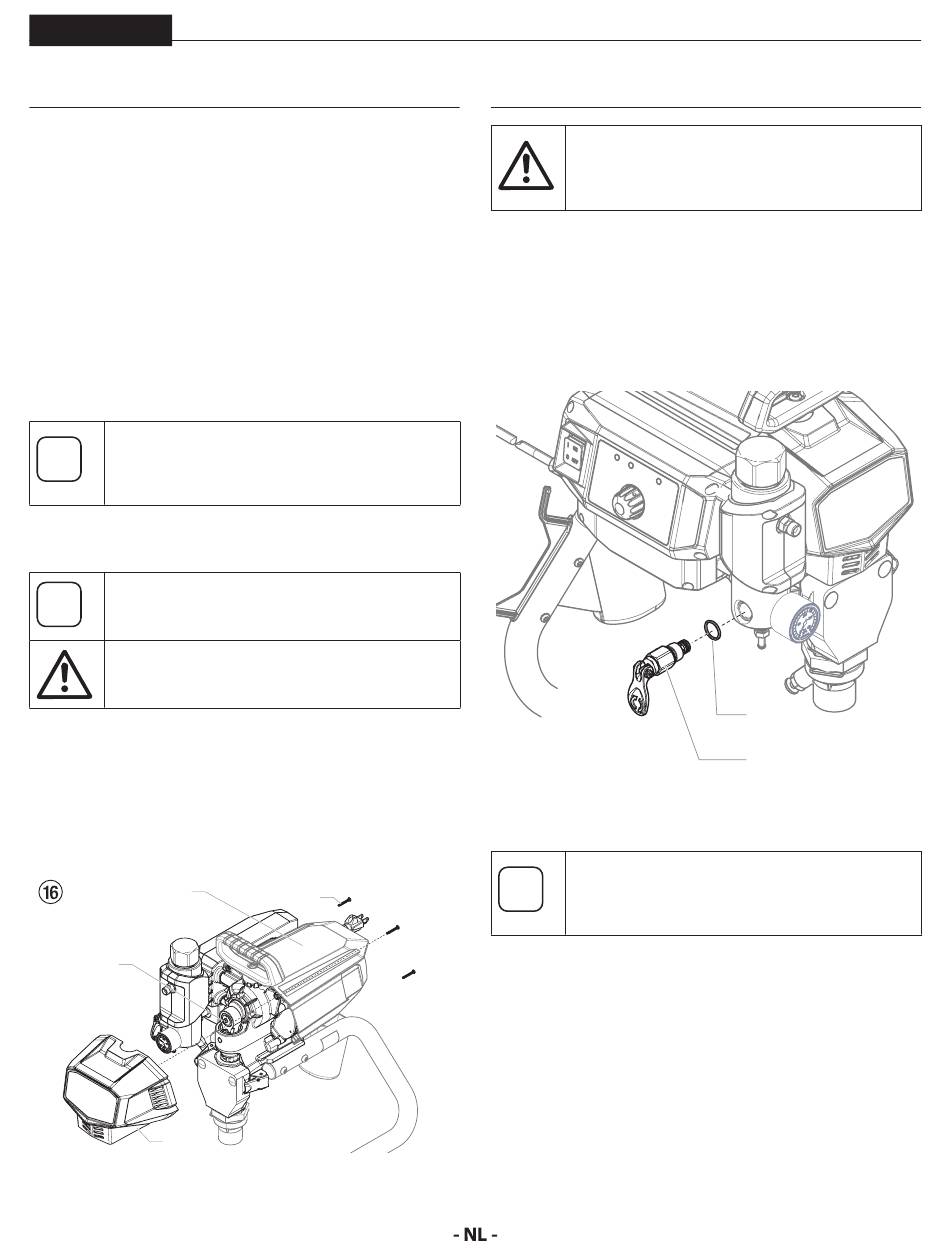

DE EXCENTRISCHE MODULE SMEREN (AFB. 11)
Voer deze stappen ongeveer elke zes maanden
i
uit.
Apparaat uitschakelen OFF (UIT). Netstekker uit
het stopcontact verwijderen. Drukontlasting.
1. Verwijder de vier schroeven (1) waarmee de voorklep (2)
is bevestigd aan de motorklep (3). Verwijder de voorklep.
2. Reinig de voorklep grondig om opgedroogd spraymateriaal
te verwijderen.
3. Plaats een vetspuit op de smeernippel van de excentrische
tandwielkast (4) en breng vet aan totdat het uit de lagers
begint te druppelen.
3
4
2
1
ONDERHOUD / REPARATIES AAN HET APPARAAT
11
REPARATIES AAN HET APPARAAT
Apparaat uitschakelen OFF (UIT).
Voor alle reparaties – netstekker uit het
stopcontact verwijderen. Drukontlasting.
11.1
ONTLASTINGSVENTIEL (SERVICESET 2471168)
1. Verwijder het ventiel met een schroefsleutel (1).
2. Vet de schroefdraad van het nieuwe ventiel in.
3. Zorg ervoor dat de afdichting (2) is geplaatst en schroef
het nieuwe ventiel in het apparaat (34 Nm).
11.2
VERFDEEL
Om het verfdeel te onderhouden, moet de zuiger
i
in de onderste stand staan. Volg hiervoor precies
de volgende stappen.
1. Zet de pomp aan en stel de laagste druk in.
2. Beweeg de drukregelaar vier keer snel tussen lage en
hoge druk en eindig bij de lage drukinstelling (deze
procedure zorgt ervoor dat de zuiger langzamer
beweegt):
Begin bij laag -> naar hoog -> terug naar laag -> terug
naar hoog -> terug naar laag
3. Draai de drukregelaar langzaam rechtsom totdat u de
zuiger langzaam ziet en hoort bewegen.
4. Zodra de zuiger in de laagste stand staat, draait u de
drukregelaar volledig linksom om de zuigers te stoppen.
2
1
45
