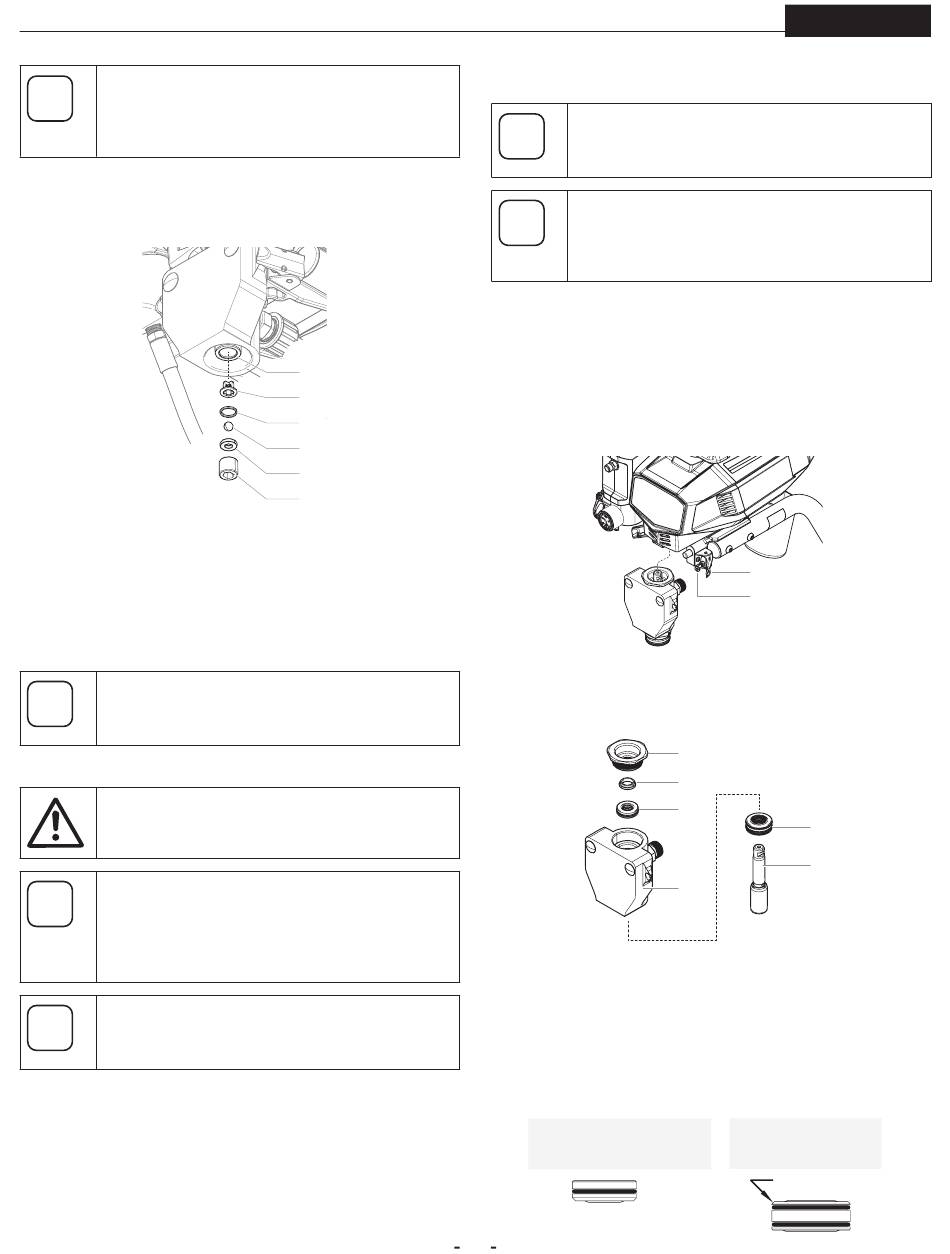

REPARATIONER PÅ APPARATET
Vedligehold kun udløbsventilen, når stemplet er
i
fastgjort til pumpen. Dette forhindrer stemplet i
at rotere, når udblæsningsventilen afmonteres.
4. Brug en 5/16-tommers sekskantnøgle til at løsne
udblæsningsventilholderen (10), og fjern den fra stemplet
(15).
5. Rengør og inspicer udblæsningsventilholderen (10) og
sædet (11). Hvis sædet er beskadiget, vend eller udskift
det.
6. Fjern, rengør og inspicer udblæsningsventilburet (14),
tætningsskiven (13) og udblæsningsventilkuglen (12).
Udskift dem, hvis de er slidte eller beskadigede.
Udløbsventilburet skal altid anvendes sammen
i
med tætningsskiven (inkluderet i servicesættet
805-845).
Montering
Brug aldrig en skruenøgle på selve stemplet. Det
kan beskadige stemplet og forårsage lækage.
Når udblæsningsventilen samles igen, påføres
i
en dråbe Loctite (inkluderet i servicesættet) på
udblæsningsventilholderens gevind (10), før det
skrues ind i stempelstangen (15). Stram derefter
holderen til et drejemoment på 16 Nm.
Brug T-noten på skydeenheden til
i
at holde stemplet på plads, mens
udblæsningsventilholderen fastgøres.
1. Saml ventilerne igen i omvendt rækkefølge.
72
15
14
13
12
11
10
DA
11.2.3
PAKNINGER
Sørg for, at stemplet er i den laveste position (se
i
kapitel 11.2).
Brug alle de i servicesættet 290201 indeholdte
i
dele for at opnå et optimalt resultat.
1. Afmonter ventilhuset som beskrevet i kapitel 11.2.1. Selve
udblæsningsventilen behøver ikke at blive fjernet.
2. Fjern slangen fra bagsiden af farvetrinnet ved hjælp af en
11/16-tommers skruenøgle.
3. Åbn låsene (1) på begge sider af farvetrinnet. Tjek, at
låseskruerne (2) løsner sig fra farvetrinnets slidser.
4. Skub farvetrinnet fremad, indtil stemplet kommer ud af
skyderenhedens T-not, og fjern hele farvetrinnet.
5. Før stemplet (3) ud gennem husets (4) nederste åbning.
6. Løsn og fjern den øverste pakningsmøtrik (5) og
stempelstyringen (6) ved hjælp af en skruestik på husets
(4) overflader.
7. Fjern den øverste (7) og nederste pakning (8) fra huset (4).
8. Rengør kabinettet, og monter de nye top- og
bundpakninger. For korrekt justering af pakningerne
henvises til illustrationen nedenfor.
Isæt den øverste pakning med
den forhøjede læbe og O-ringen
nedad.
O-ring
Forhøjet læbe
PS 4.23
1
2
5
6
7
8
3
4
Isæt den nederste pakning
med den skrå kant opad.
Skrå kant
