WAGNER PROSPRAY 4.23 Gebruiksaanwijzing pagina 73
PS 4.23
9. Kontroller stemplet for slitage, og udskift om nødvendigt.

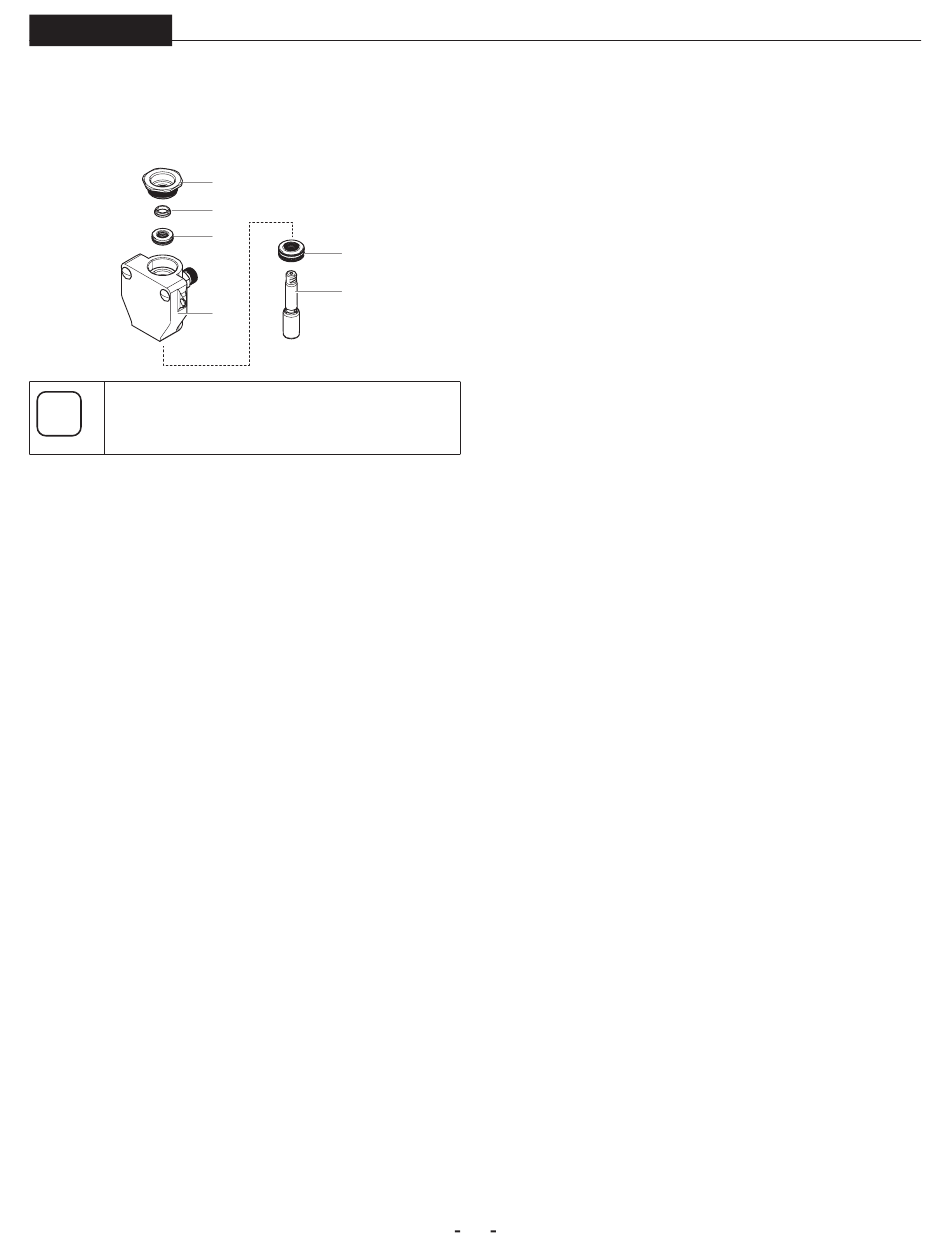

10. Isæt stempelstyringen (6) i låsemøtrikken (5). Skru
låsemøtrikken (5) ind i farvetrinnet, indtil den er spændt
håndfast.
5
6
7
4
Smør stempelstyringsværktøjet (inkluderet
i
i servicesættet) og stemplet, før de isættes i
farvetrinnet.
11. Skub stempelstyringsværktøjet over den øverste ende
af stemplet (3), og før stemplet gennem bunden af
farvetrinnet. Brug en gummihammer til at banke let i
bunden af stemplet (3), indtil stemplet er i farvetrinnet.
12. Spænd
låsemøtrikken
(drejemoment 34 Nm).
13. Skub den øverste ende af stemplet ind i skyderenhedens
T-not.
14. Skub farvetrinnet tilbage i sin position, og fastgør det med
låseskruerne og låsene.
15. Skru det nederste ventilhus tilbage i farvetrinnet
(drejemoment 34 Nm).
16. Smør O-ringen på ventilhuset, og saml ventilløfterhuset
igen. Fastgør det med klemmen. Ventilløfteren bør pege
i en diagonal vinkel mod pumpens bagside.
17. Isæt indsugningsslangens vinkel i ventilløfterhuset. Skub
låseklemmen opad ind i noten i ventilløfterhuset for at
fastgøre indsugningsslangen. Skru returslangen ind i
pumpeblokken, og spænd den.
18. Sæt frontafdækningen på pumpehuset, og fastgør den
med fire skruer.
19. Start apparatet som beskrevet i kapitlet "Idriftsættelse", og
kontroller det for utætheder.
8
3
(5)
med
en
skruenøgle
DA
REPARATIONER PÅ APPARATET
73
