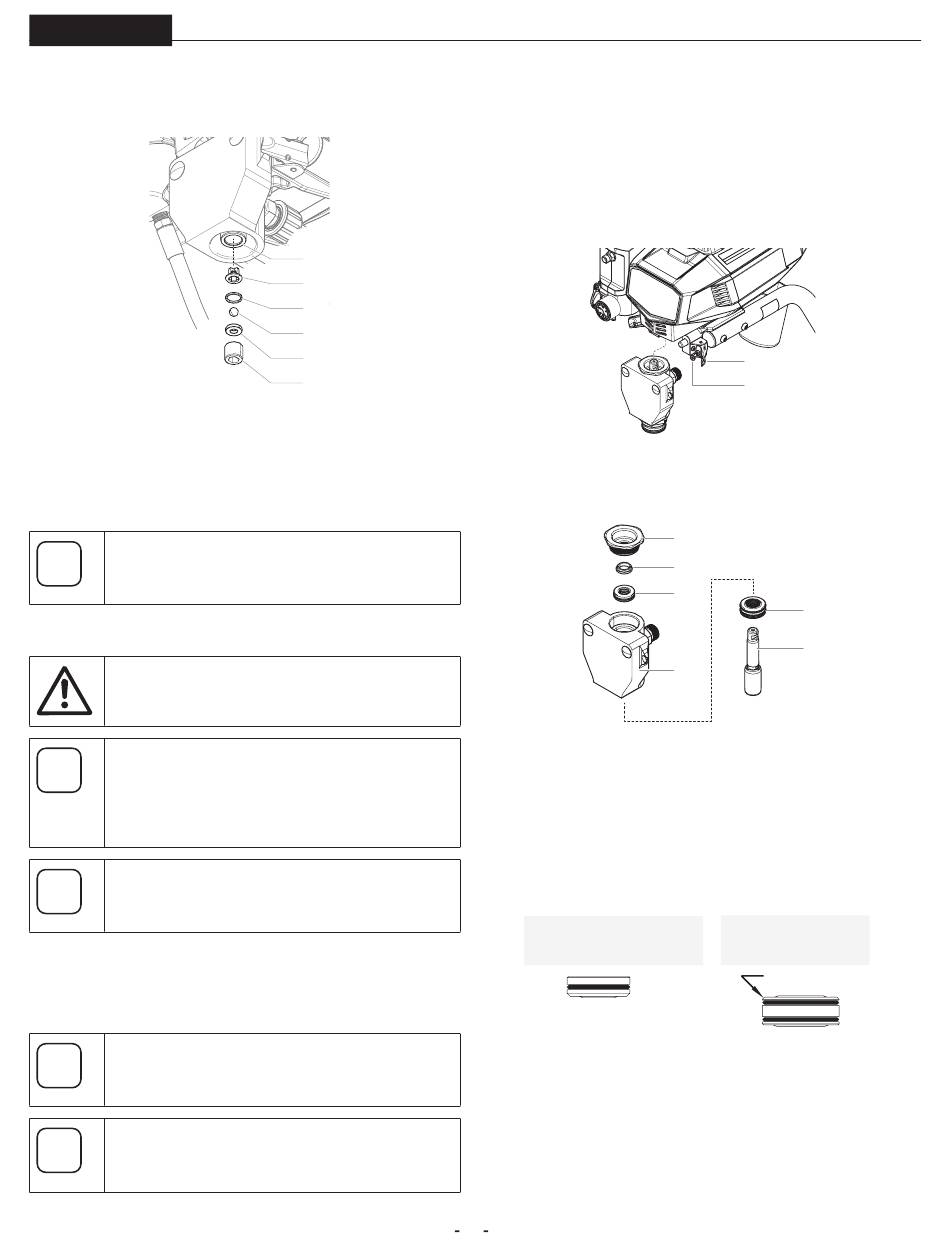

4. Lossa utloppsventilens hållare (10) med en 5/16-tums
sexkantnyckel och ta bort den från kolven (15).
5. Rengör och inspektera utloppsventilhållaren (10) och sätet
(11). Vänd på sätet eller byt ut det om det är skadat.
6. Demontera, rengör och kontrollera utloppsventilkorgen
(14), tätningsbrickan (13) och utloppsventilkulan (12). Byt
ut dem om de är slitna eller skadade.
Utloppsventilkorgen ska alltid användas
i
tillsammans med tätningsbrickan (som ingår i
servicesatsen 805-845).
Återmontering
Använd aldrig en skruvnyckel på själva kolven.
Det kan skada kolven och orsaka läckage.
Applicera en droppe Loctite (ingår i
i
servicesatsen) på utloppsventihållarens gänga
(10) vid återmontering av utloppsventilen innan
den skruvas in den i kolvstången (15). Dra sedan
åt hållaren med åtdragningsmomentet 16 Nm.
Använd skjutreglagets T-spår för att hålla kolven
i
på plats medan utloppsventilen sätts fast.
1. Montera ventilerna i omvänd ordning.
11.2.3
TÄTNINGAR
Kontrollera att kolven är i sitt lägsta läge (se
i
avsnitt 11.2).
Använd alla delar som ingår i serviceset 290201
i
för att uppnå ett optimalt resultat.
15
14
13
12
11
10
SV
1. Demontera ventilhuset enligt beskrivningen i avsnitt
11.2.1. Själva utloppsventilen behöver inte demonteras.
2. Lossa slangen från färgpumpens baksida med hjälp av en
11/16 tums nyckel.
3. Öppna förslutningarna (1) på båda sidorna av färgpumpen.
Kontrollera att låsskruvarna (2) lossnar från färgpumpens
slitsar.
4. Skjut färgpumpen framåt tills kolven lossa från
skjutreglagets T-spår och ta bort hela färgpumpen.
5. Styr kolven (3) genom husets nedre öppning (4).
5
6
7
4
6. Lossa och ta bort den övre packningsmuttern (5) och
kolvstyrningen (6) med hjälp av ett skruvstycke mot ytorna
av huset (4).
7. Ta bort den övre (7) och nedre packningen (8) från huset
(4).
8. Rengör huset och montera de nya övre och nedre
packningarna. Se nedanstående figurer för korrekt
inriktning av packningarna.
Sätt i den övre packningen med
den upphöjda läppen och
O-ringen vända nedåt.
O-ring
Upphöjd läpp
9. Kontrollera om kolven är sliten och byt den vid behov.
10. För in kolvstyrningen (6) i hållarmuttern (5). Skruva i
hållarmuttern (5) i färgpumpen för hand.
REPARATIONER AV ANLÄGGNINGEN
1
2
8
3
Sätt i den nedre tätningen
med den fasade kanten
vänd uppåt.
Fasad kant
