REPARATIONER AV ANLÄGGNINGEN
11.2.1

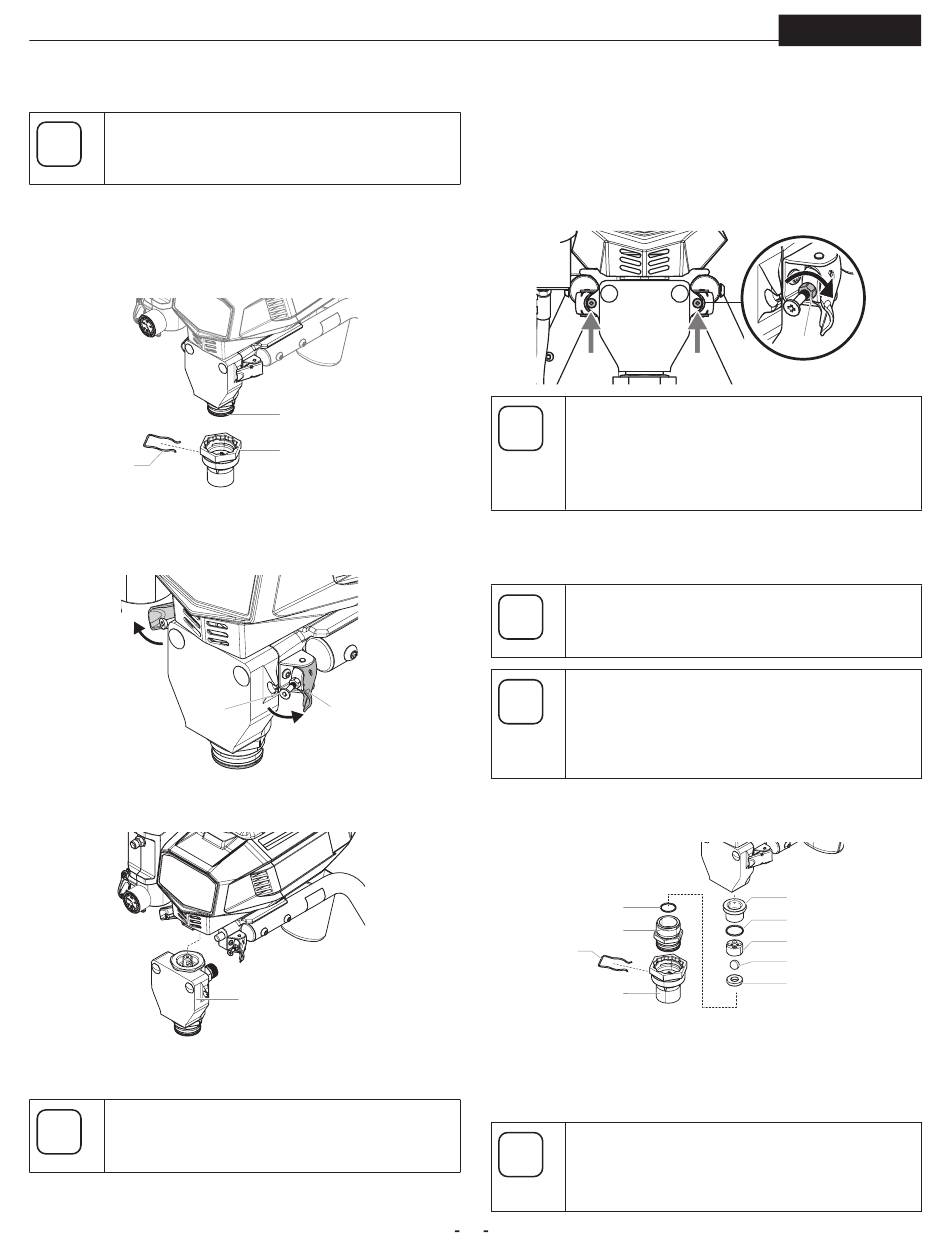

KOMPLETT BYTE AV FÄRGPUMP
Kontrollera att kolven är i sitt lägsta läge (se
i
avsnitt 11.2).
1. Lossa slangen från färgpumpens baksida med hjälp av en
11/16 tums nyckel.
2. Lossa klämman (1) och ta bort ventilavtryckarhuset (2) från
ventilhuset (3).
1
3. Öppna förslutningarna (4) på båda sidorna av färgpumpen.
Kontrollera att låsskruvarna (5) lossnar från färgpumpens
slitsar.
4. Skjut färgpumpen (6) framåt tills kolven lossa från
skjutreglagets T-spår och ta bort hela färgpumpen.
5. Montera den nya färgpumpen i omvänd ordning mot
ovanstående steg.
Eventuellt kan det vara nödvändigt att justera
i
låsen för att kunna sätta fast en ny färgpump på
rätt sätt. Följ då nedanstående steg.
6. Kontrollera att låsskruvarna och låsen är anslutna till
färgpumpen.
96
3
2
5
4
6
7. Med låsen stängda, håll fast krysspårshuvudet upptill på
låsstiften.
8. Dra åt alla skruvarna med en kryssmejsel
(åtdragningsmoment 1 Nm).
9. Öppna låsen när skruvarna är åtdragna och dra
åt kontramuttrarna (1) för att låsa det inställda
åtdragningsmomentet.
Om skruvarna har dragits åt för mycket sitter
i
låsen och skruvarna för hårt och går inte att
öppna.
Om skruvarna inte är tillräckligt hårt åtdragna rör
sig färgpumpen fram och tillbaka i pumphuset.
11.2.2
VENTILER
Kontrollera att kolven är i sitt lägsta läge (se
i
avsnitt 11.2).
Det kan tänktas att ventilerna inte sitter riktigt
i
eftersom främmande föremål har fastnat i sätet
på fotventilen eller utloppsventilen. Rengör
ventilerna enligt följande instruktioner och vänd
eller byt ut sätena.
1. Lossa klämman (1) och ta bort ventilavtryckarhuset (2) från
ventilhuset (3).
4
3
1
2
2. Demontera ventilhuset (3) från färgpumpen med en
skruvnyckel.
3. Rengör ventilhuset (3) och kontrollera ventilhuset och
sätet (5). Vänd på sätet eller byt ut det om det är skadat.
Underhåll utloppsventilen endast om kolven är
i
fastsatt i pumpen. Det hindrar kolven från att
rotera när utloppsventilen demonteras.
