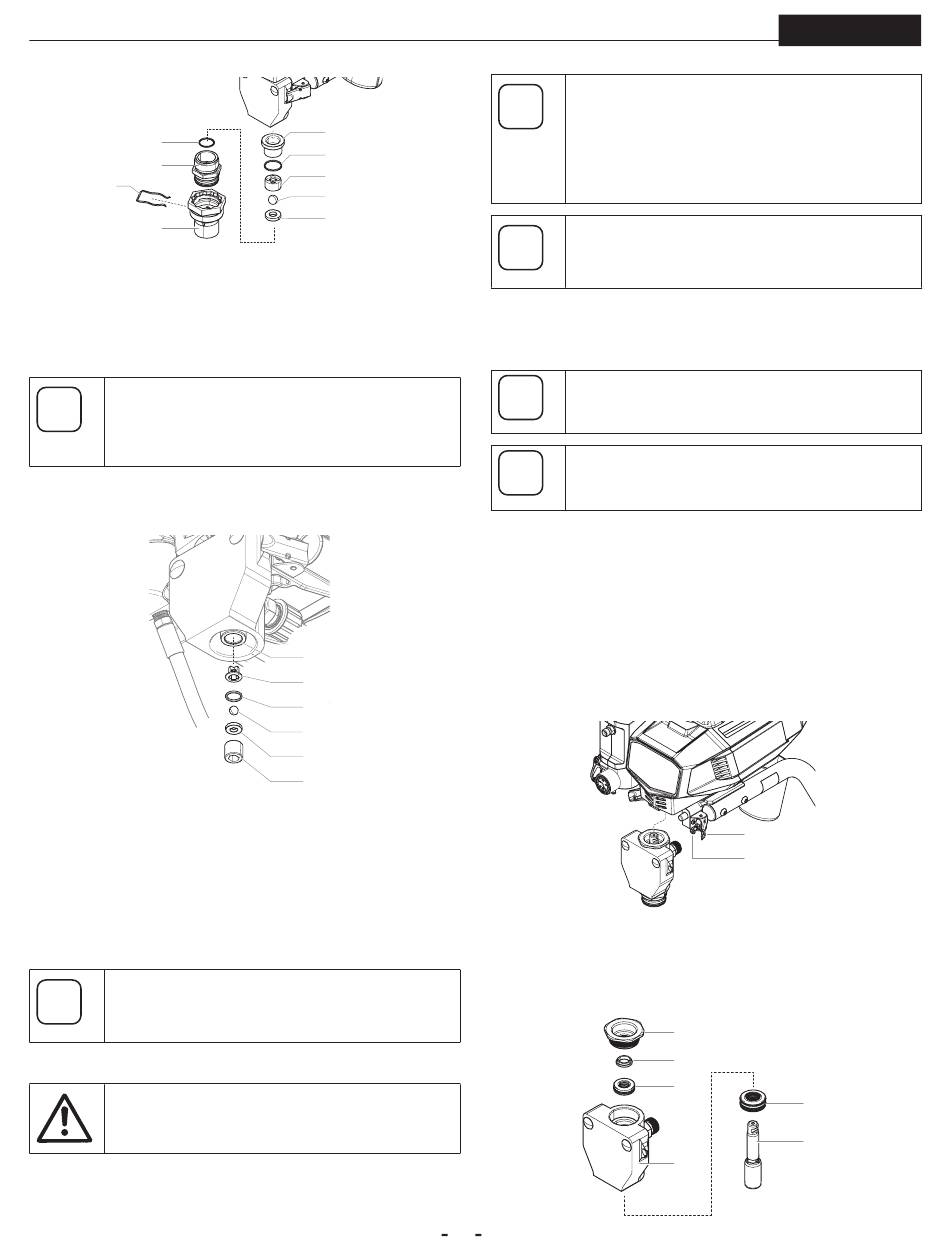

REPARACIONES EN EL APARATO
4
3
1
2
2. Retire la carcasa de la válvula (3) de la caja de la bomba con
una llave inglesa.
3. Limpie la carcasa de la válvula (3) y revise la carcasa de la
válvula y el asiento (5). Si el asiento está dañado, dele la
vuelta o sustitúyalo.
Realice el mantenimiento de la válvula de salida
i
únicamente cuando el pistón esté fijado en la
bomba. Esto impide que el pistón gire cuando se
desmonta la válvula de salida.
4. Utilice una llave hexagonal de 5/16" para aflojar el soporte
de la válvula de salida (10) y retírela del pistón (15).
5. Limpie e inspeccione el soporte de la válvula de salida (10)
y el asiento (11). Si el asiento está dañado, dele la vuelta o
sustitúyalo.
6. Desmonte, limpie y compruebe la jaula de la válvula de
escape (14), el disco de sellado (13) y la bola de la válvula
de escape (12). Sustituya las piezas que estén desgastadas
o dañadas.
La jaula de la válvula de escape debe utilizarse
i
siempre junto con el disco de sellado (incluido
en el set de mantenimiento 805-845)
Reensamblaje
No utilice nunca una llave inglesa directamente
en el pistón. Esto podría dañar el pistón y
provocar fugas.
22
9
8
7
6
5
15
14
13
12
11
10
ES
Al volver a montar la válvula de salida, aplique
i
una gota de Loctite (incluido en el set de
mantenimiento) a la rosca del soporte de la
válvula de salida (10) antes de enroscarla en el
vástago (15). A continuación, apriete el soporte
con un par de 16 N m.
Utilice la ranura en T del módulo deslizante para
i
mantener el pistón en posición mientras se fija
el soporte de la válvula de salida.
1. Vuelva a montar las válvulas en orden inverso.
11.2.3
JUNTAS
Asegúrese de que el pistón se encuentra en la
i
posición más baja (véase el capítulo 11.2).
Utilice todas las piezas del set de mantenimiento
i
290201 para lograr un resultado óptimo.
1. Desmonte la carcasa de la válvula como se describe en el
capítulo 11.2.1. No es necesario desmontar la válvula de
salida.
2. Retire la manguera de la parte posterior de la caja de la
bomba con una llave de 11/16 pulgadas.
3. Abra los cierres (1) situados a ambos lados de la caja de
la bomba. Asegúrese de que los tornillos de cierre (2) se
sueltan de las ranuras de la caja de la bomba.
4. Deslice la caja de la bomba hacia delante hasta que el
pistón salga de la ranura en T del módulo deslizante y
retire todo el caja de la bomba.
5. Retire el pistón (3) por la abertura inferior de la carcasa (4).
PS 4.23
1
2
5
6
7
8
3
4
