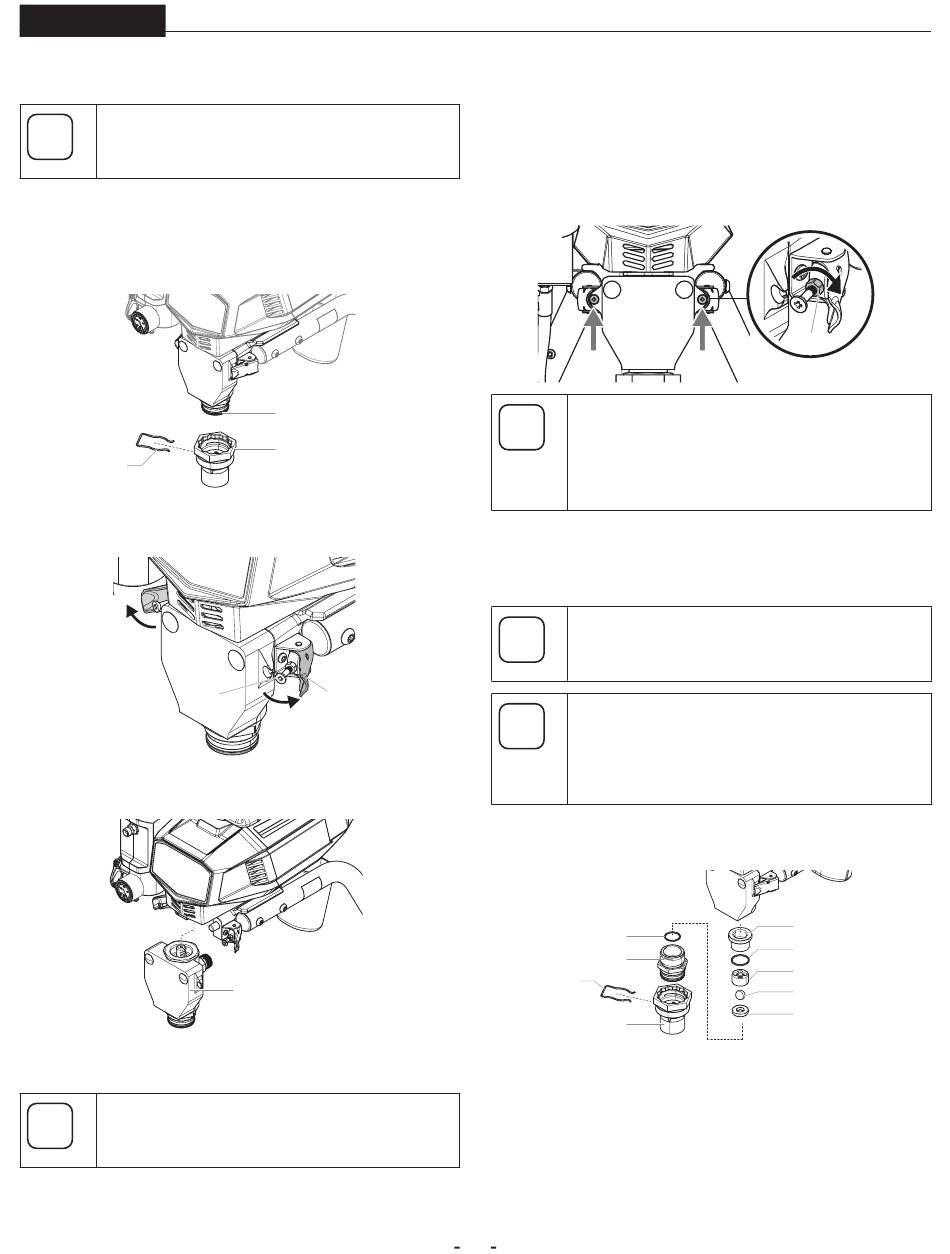

WAGNER PROSPRAY 4.23 Gebruiksaanwijzing pagina 71
PS 4.23
11.2.1
UDSKIFT HELE FARVETRINNET
Sørg for, at stemplet er i den laveste position (se
i
kapitel 11.2).
1. Fjern slangen fra bagsiden af farvetrinnet ved hjælp af en
11/16-tommers skruenøgle.
2. Løsn klemmen (1), og fjern ventilløfterhuset (2) fra
ventilhuset (3).
1
3. Åbn låsene (4) på begge sider af farvetrinnet. Tjek, at
låseskruerne (5) løsner sig fra farvetrinnets slidser.
4. Skub farvetrinnet (6) fremad, indtil stemplet kommer ud af
skyderenhedens T-not, og fjern hele farvetrinnet.
5. Installer det nye farvetrin i omvendt rækkefølge, se
ovenfor.
Låsene skal muligvis justeres for at fastgøre
i
et nyt farvetrin korrekt. Til det skal du følge
nedenstående trin.
6. Tjek, at låseskruerne og låsene er forbundet med
farvetrinnet.
3
2
5
4
6
7. Når låsene er lukket, skal du holde krydskærvhovedet
oven på låsestifterne.
8. Spænd hver skrue med en stjerneskruetrækker
(drejemoment 1 Nm).
9. Når skruerne er blevet strammet, skal du åbne låsene og
stramme kontramøtrikkerne (1) for at fiksere det indstillede
drejemoment.
Hvis du har spændt skruerne for hårdt, er låsene
i
og skruerne for stramme og kan ikke længere
løsnes.
Hvis skruerne ikke er stramme nok, vil farvetrinnet
bevæge sig frem og tilbage i pumpehuset.
11.2.2
VENTILER
Sørg for, at stemplet er i den laveste position (se
i
kapitel 11.2).
Det er muligt, at ventilerne ikke sidder korrekt,
i
fordi fremmedlegemer har sat sig fast i
fodventilens eller udløbsventilens sæde. Rengør
ventilerne i henhold til de følgende instruktioner,
og vend eller udskift sædet.
1. Løsn klemmen (1), og fjern ventilløfterhuset (2) fra
ventilhuset (3).
4
3
1
2
2. Fjern ventilhuset (3) fra farvetrinnet ved hjælp af en
skruenøgle.
3. Rengør ventilhuset (3), og kontroller ventilhuset og sædet
(5). Hvis sædet er beskadiget, vend sædet eller udskift det.
DA
REPARATIONER PÅ APPARATET
1
9
8
7
6
5
