7.3
Verwarmingsketel op sokkel
of fundament plaatsen
Buderus heeft als toebehoren een geluid-
dempende ketelsokkel in het leveringspro-
gramma.
Wanneer de als toebehoren beschikbare ketelsokkel
niet gebruikt wordt, kan ter plaatse eveneens een beton-
nen fundament gegoten worden. Bij de bouw van het
fundament moet u gebruik maken van hoekstaal met di-
mensies 100 x 50 x 8 mm of vlak staal met de maten
100 x 5 mm , om goed glijden bij de montage van de ke-
telelementen te waarborgen ( afb. 7 en volgende ta-
bel).
B Houd bij het gieten van het fundament
rekening met de draairichting van de
branderdeur (links–rechts–aanslag van
de branderdeur, afb. 6, pagina 14).
Het is raadzaam de ketel op een fundament van
50–80 mm te plaatsen (afb. 7, [1]). Het fundament moet
egaal zijn en waterpas liggen. De voorzijde van de ketel
moet gelijk met de voorzijde van het fundament ge-
plaatst worden.
Aantal ketel-
L
(fundament)
1
elementen
7
8
9
10
11
12
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
L
(lengte van
2
in [mm]
het ijzer)
in mm
1 360
1 190
1 530
1 360
1 700
1 530
1 870
1 700
2 040
1 870
2 210
2 040
Verwarmingsketel plaatsen
1

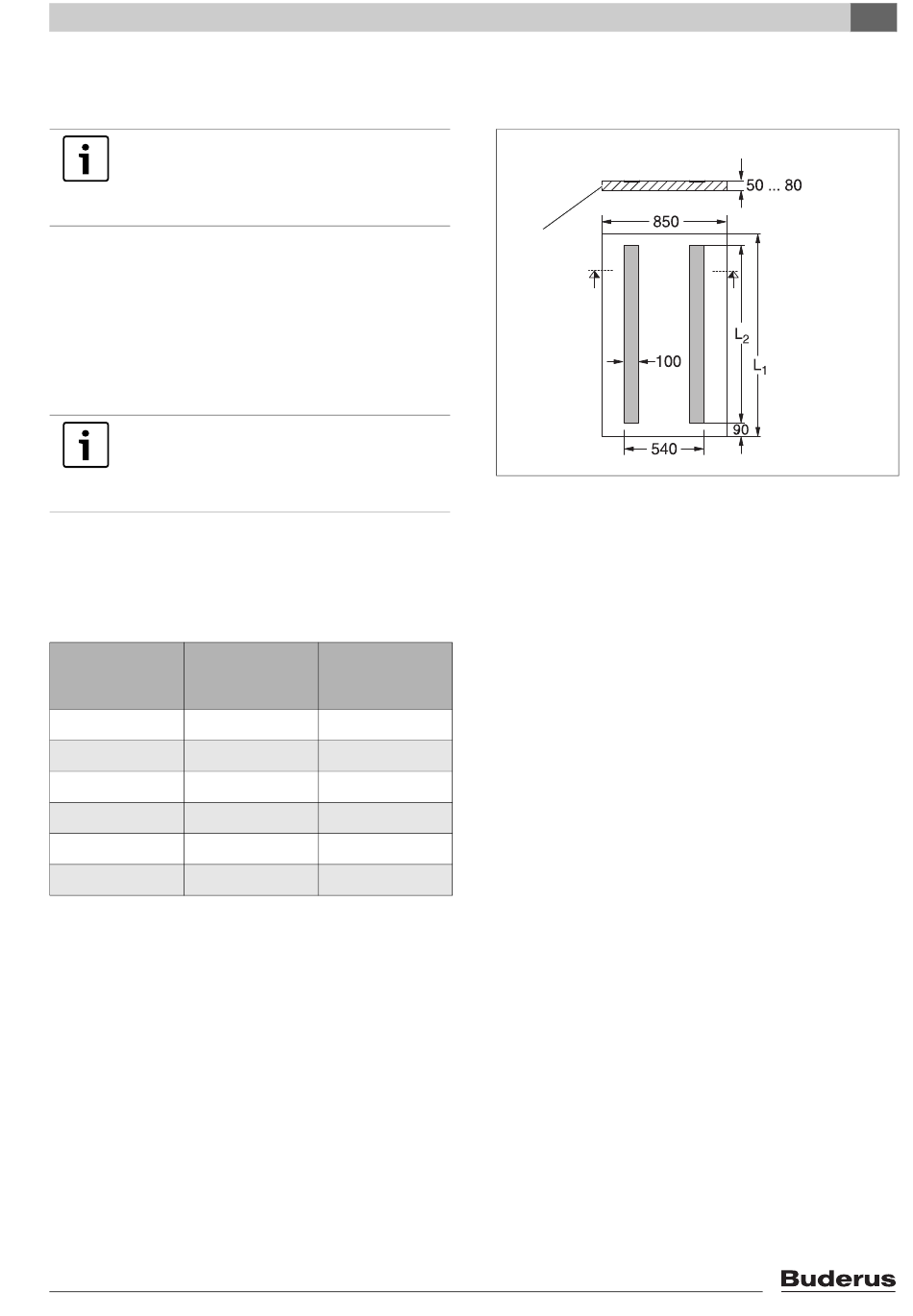

Afb. 7
Afmetingen van het fundament (maten in mm)
7
15
