8.8
Toebehoren en branderdeur
monteren
In tegenstelling tot de levering in losse elementen,
werden bij de levering in blok de branderdeur en de
rookgascollector in de fabriek reeds aan het ketelblok
gemonteerd.
8.8.1 Rookgascollector aanbrengen
Het GP-afdichtingssnoer (glasvezelsnoer met siliconen-
mantel) dat voor de afdichting gebruikt wordt, werd
reeds in de fabriek in de rookgascollector aangebracht.
B Plaats de rookgascollector op de vier stiftbouten aan
het achterste element (afb. 29, [1] bis [4]) en schroef
alles aan met vulringen en moeren.
8.8.2 Reinigingsdeksel aan het achterste
element schroeven
Wanneer het reinigingsdeksel voor de bevestiging van
de montageset aan het achterste element gedemon-
teerd werd:
B Schroef het reinigingsdeksel weer met vulringen en
moeren aan het achterste element vast
(afb. 30, [1] en [2]).
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
4
3
2

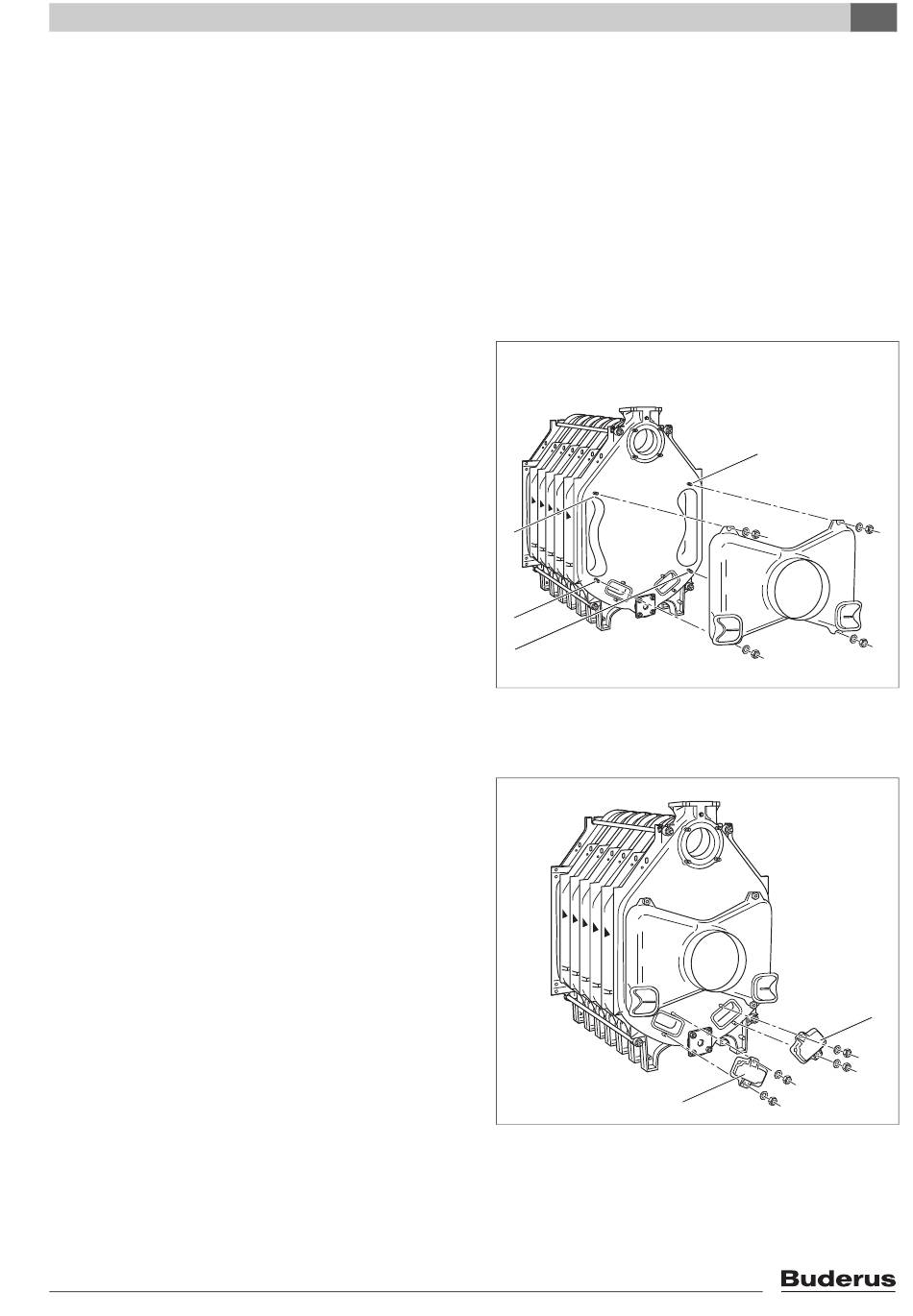

Afb. 29 Rookgascollector monteren
Afb. 30 Reinigingsdeksel monteren
Ketelblok monteren
1
1
8
2
29
