10 Regeltoestel monteren
In dit hoofdstuk wordt uitgelegd hoe u een regeltoestel
van de serie 4000 en een temperatuurvoelerpakket
dient te monteren.
GEVAAR: Levensgevaar door elektrische
stroom!
B Werkzaamheden aan de elektriciteit
mogen enkel uitgevoerd worden door
erkende vaklui die over de vereiste
kwalificaties beschikken.
B Vooraleer het toestel geopend wordt:
schakel alle polen van de netspanning
stroomloos en zorg ervoor dat ze niet
per ongeluk opnieuw kunnen worden
ingeschakeld.
B Installatievoorschriften respecteren
10.1 Regeltoestel monteren
Op de tekening 60 ziet u de achterzijde van het regeltoe-
stel en de voorste afdekkap "A".
B Draai de beide schroeven van de afdekkap voor de
aansluitklemmen (afb. 60, [1]) los. Verwijder de af-
dekkap voor de aansluitklemmen langs boven.
B Plaats het regeltoestel. Regeltoestel voor met de in-
schuifhaakjes (afb. 60, [4]) in de ovale boringen van
de voorste ketelafdekkap (afb. 60, [5]) plaatsen. Trek
het regeltoestel naar voren en kantel het dan naar
achteren. De elastische haakjes (afb. 60, [2]) moeten
achter de rechthoekige openingen van de voorste
ketelafdekkap (afb. 60, [3]) klikken.
B Schroef de sokkel van het regeltoestel links en rechts
van de kabeldoorgang (afb. 60, [6]) op de voorste ke-
telafdekkap met twee schroeven aan (afb. 60, [7]).
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
Regeltoestel monteren
1
7
6

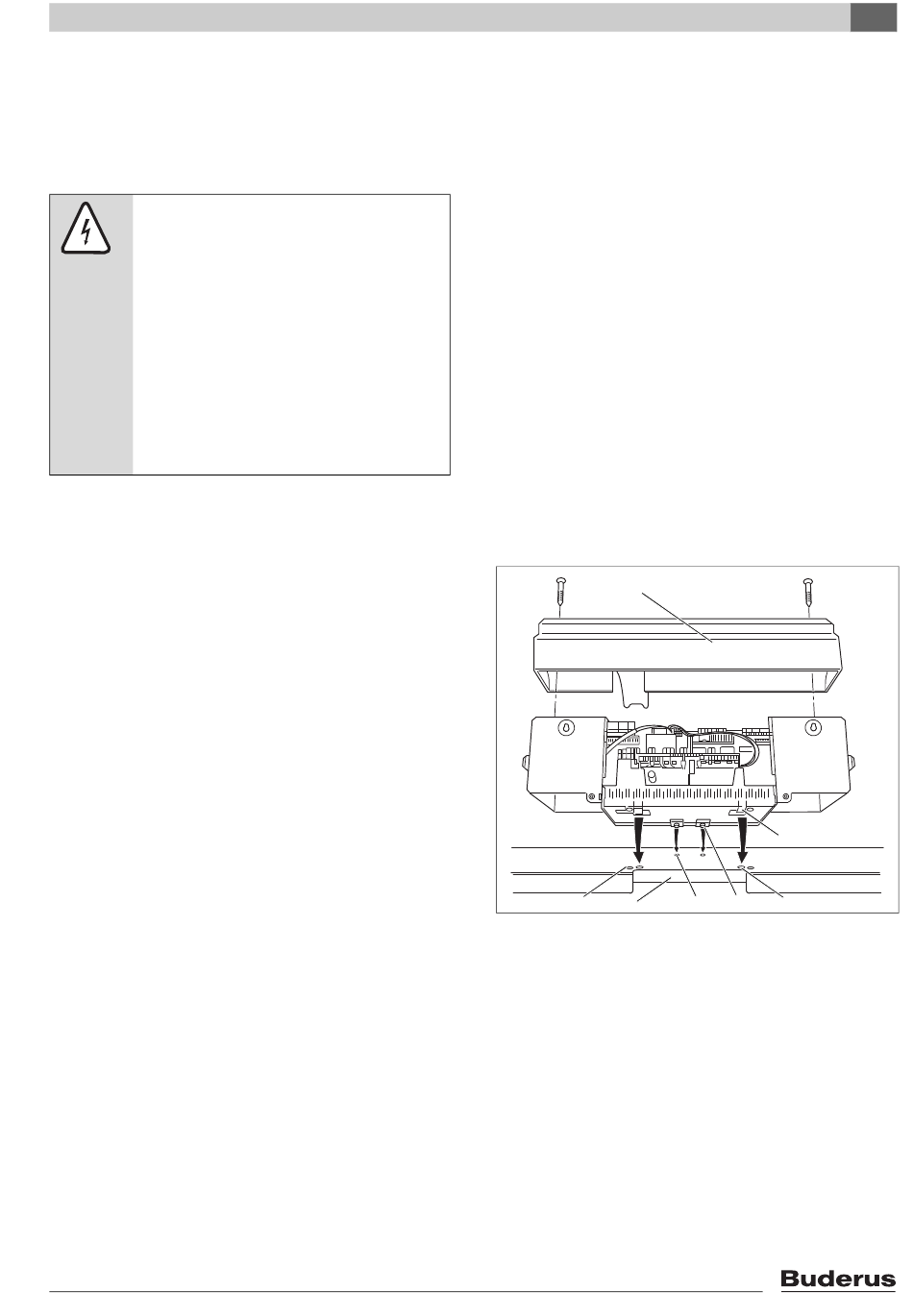

Afb. 60 Regeltoestel monteren
