B Hang de sokkelrails (afb. 47, [1] en [3]) telkens met
de lange oversteek naar voren gericht (afb. 47, [2]) in
de onderste dwarstraversen.
B Schroef de sokkelrails zijdelings eerst losjes aan de
dwarstraversen met schroeven.
8.9.4 Zijwanden en afdekkappen monteren
B Monteer alle zijwanden zoals aangegeven op de op-
stellingstekening (afb. 48).
7 ketelelementen
8 ketelelementen

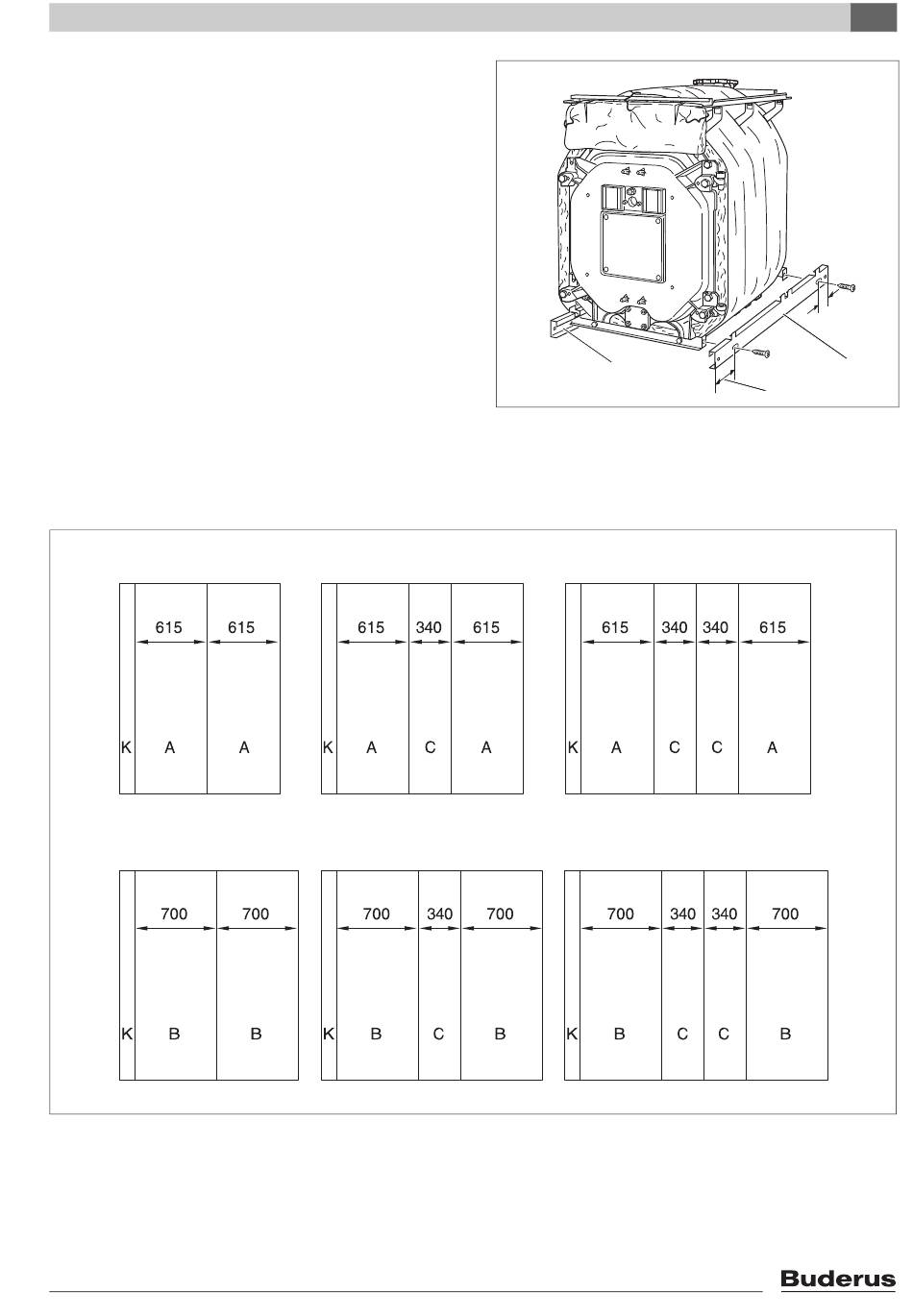

Afb. 48 Volgorde van de zijwanden bij de verschillende ketelgroottes (maten in mm)
K = Klep (110 mm)
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
Afb. 47 Sokkelrails aan zijkant monteren
9 ketelelementen
10 ketelelementen
Ketelblok monteren
3
2
11 ketelelementen
12 ketelelementen
8
1
37
