8.4
Injectiebuis inschuiven (doos
montagedelen)
De injectiebuis (afb. 24, [4]) bestaat bij ketels met
10–12 ketelelementen uit 2 delen.
B Schuif de vlakke dichting over de injectiebuis
(afb. 24, [1]).
B Schuif de injectiebuis langs de voorzijde in de boven-
ste ketelnaaf.
B Sluit af met de blindflens (afb. 24, [2]).
De injectiebuis moet correct gefixeerd wor-
den, opdat de uitstroomopeningen zich in
de juiste hoek bevinden. Zodoende is een
optimale waterverdeling gegarandeerd in
de bovenste ketelnaaf.
B Let erop, dat de nok (afb. 24, [3]), aan
de aansluitplaat van de injectiebuis, zich
in de uitsparing van de bovenste ketel-
naaf bevindt (afb. 24, [5]).
8.5
Dompelhuls afdichten
B Dompelhuls R ¾ aan de ketelachterzijde (lengte:
110 mm) in het R ¾ draadgat van de aanvoeraan-
sluiting afdichten (afb. 25, [1]).
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
3
4
5
2
1

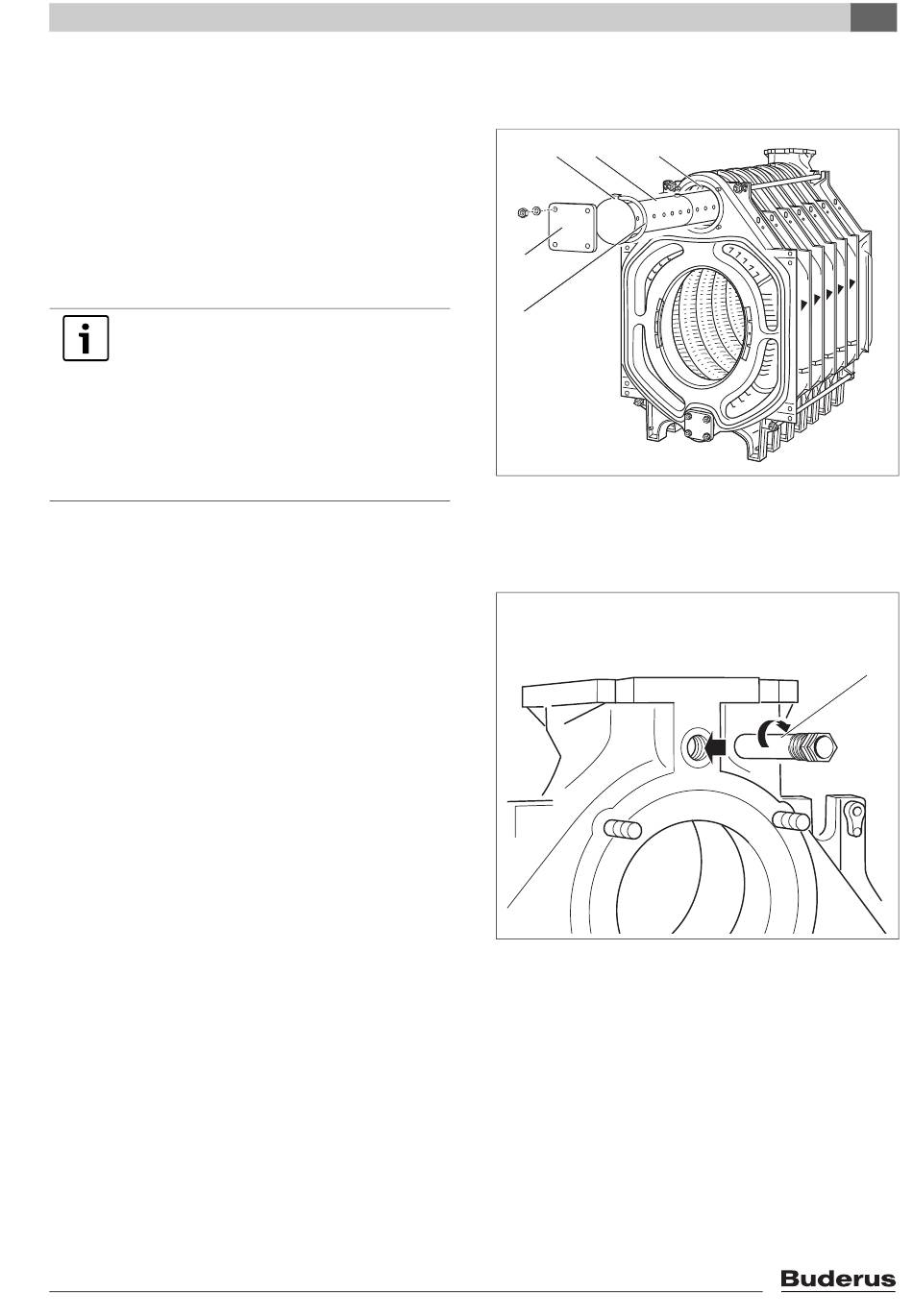

Afb. 24 Injectiebuis monteren
Afb. 25 Dompelhuls monteren
Ketelblok monteren
8
1
25
