Ketelblok monteren
8.9
Ketelmantel monteren
In dit hoofdstuk wordt uitgelegd hoe de warmte-isolatie
en de delen van de ketelmantel gemonteerd moeten
worden.
Opdat u de consoles correct zou kunnen
positioneren, moeten de dwars- en de
langsrails reeds aangebracht worden voor
de isolatie gemonteerd wordt.
Voor de montage van de isolatie moet u de
langsrails bij de volgende stap dan eerst
weer demonteren.
8.9.1 Consoles aanbrengen
B Schroef de consoles voor de ketelmantel, conform
de onderstaande tabel en afbeelding 35 evenals af-
beelding 36 links en rechts losjes aan de bovenste
ribben van de ketelelementen.
B Schroef de consoles aan het achterste
element (afb. 36, [2]) van achteren aan
de ribben.
B De consoles van het voorste element
en van het middenelement (afb. 36, [1])
worden enkel langs de voorzijde aan-
geschroefd.
Totaal-
Montage rechts en links aan
aantal
Voorste
ketel-
element nr.
elementen
7
1
8
1
9
1
10
1
11
1
12
1
32
Midden-
Achterste
element nr.
element nr.
4
7
4
8
5
9
5
10
4 en 7
11
4 en 8
12
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!

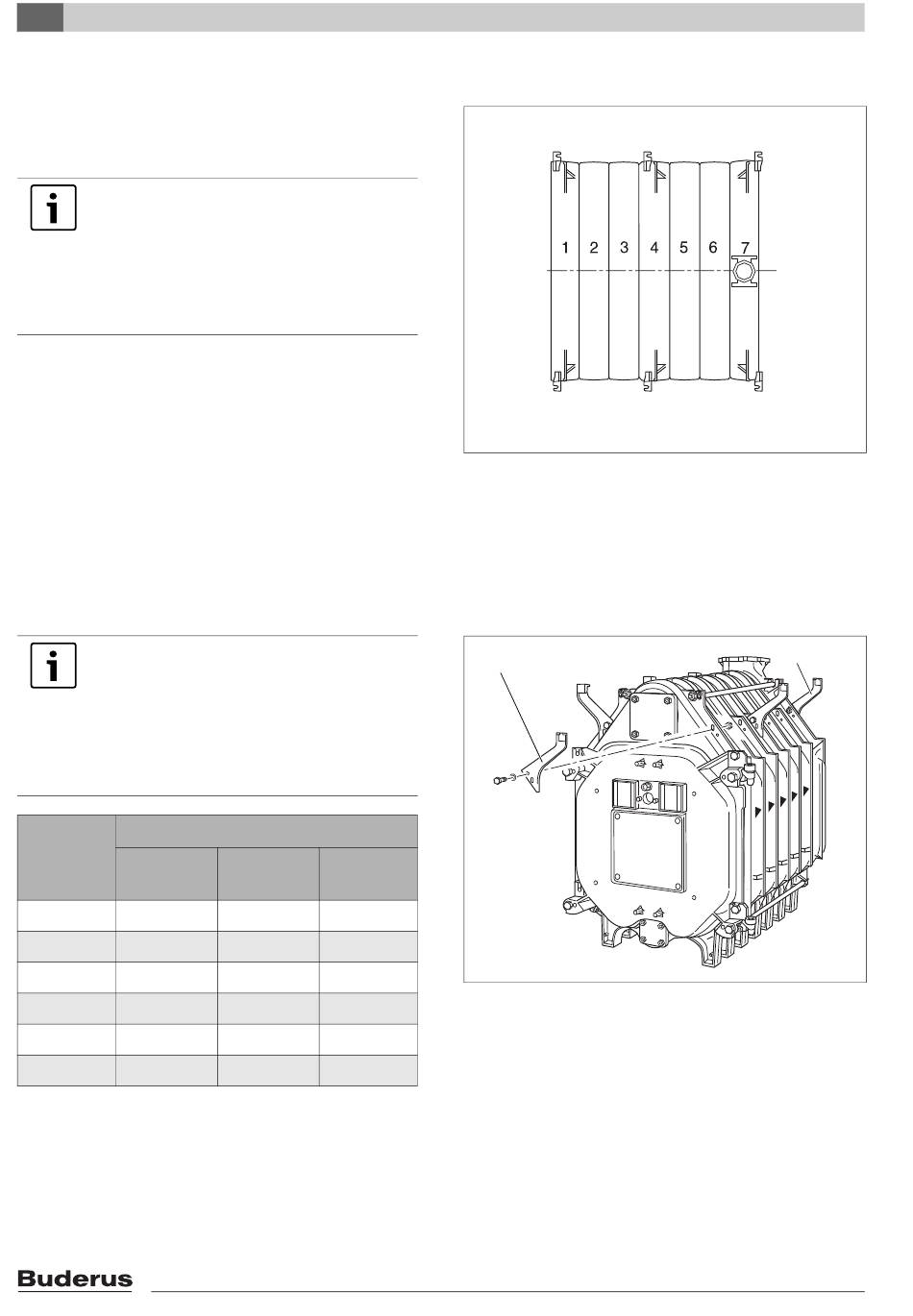

Afb. 35 Bovenaanzicht: ketelblok (7 ketelelementen) met
consoles
1
Afb. 36 Consoles monteren
2
