Verwarmingsketel rookgaszijdig aansluiten
9
Verwarmingsketel rookgaszijdig aansluiten
In dit hoofdstuk wordt uitgelegd, hoe de ketel
rookgaszijdig aangesloten kan worden.
9.1
Afdichtmanchet voor de
rookgasleiding aanbrengen
(accessoires)
We raden u aan om een afdichtmanchet te
gebruiken voor de rookgasleiding
(afb. 59, [1]).
B Steek de rookgasleiding (afb. 59, [4]) tot aan de aan-
slag op de steun van de rookgascollector
(afb. 59, [6]).
B Leg de afdichtmanchet van de rookgasleiding
(afb. 59, [1]) bovenaan overlappend om de rookgas-
leiding (afb. 59, [4]) en om de steun van de rookgas-
collector (afb. 59, [6]).
B Plaats de schroefklemband (afb. 59, [5]) over de
afdichtmanchet voor de rookgasleiding (afb. 59, [1]).
Een van de schroefklembanden (afb. 59, [5]) op de
steun van de rookgascollector (afb. 59, [6]) en een
andere op de rookgasleiding (afb. 59, [4]) drukken.
B Trek de schroefklembanden (afb. 59, [5]) aan. De
afdichtmanchet voor de rookgasleiding (afb. 59, [1])
moet glad en nauw aansluiten.
B Trek, indien nodig, de schroefklemban-
den nog eens aan.
9.2
Rookgastemperatuurvoeler monteren
(toebehoren)
B Las de mof (afb. 59, [3]) op een afstand van
2 x diameter van de rookgasleiding (A) van de
rookgascollector (afb. 59, [6]) verwijderd, in de
rookgasleiding (afb. 59, [4]).
B Monteer de rookgastemperatuurvoeler (afb. 59, [2])
zoals aangegeven in het afzonderlijke montagevoor-
schrift.
42

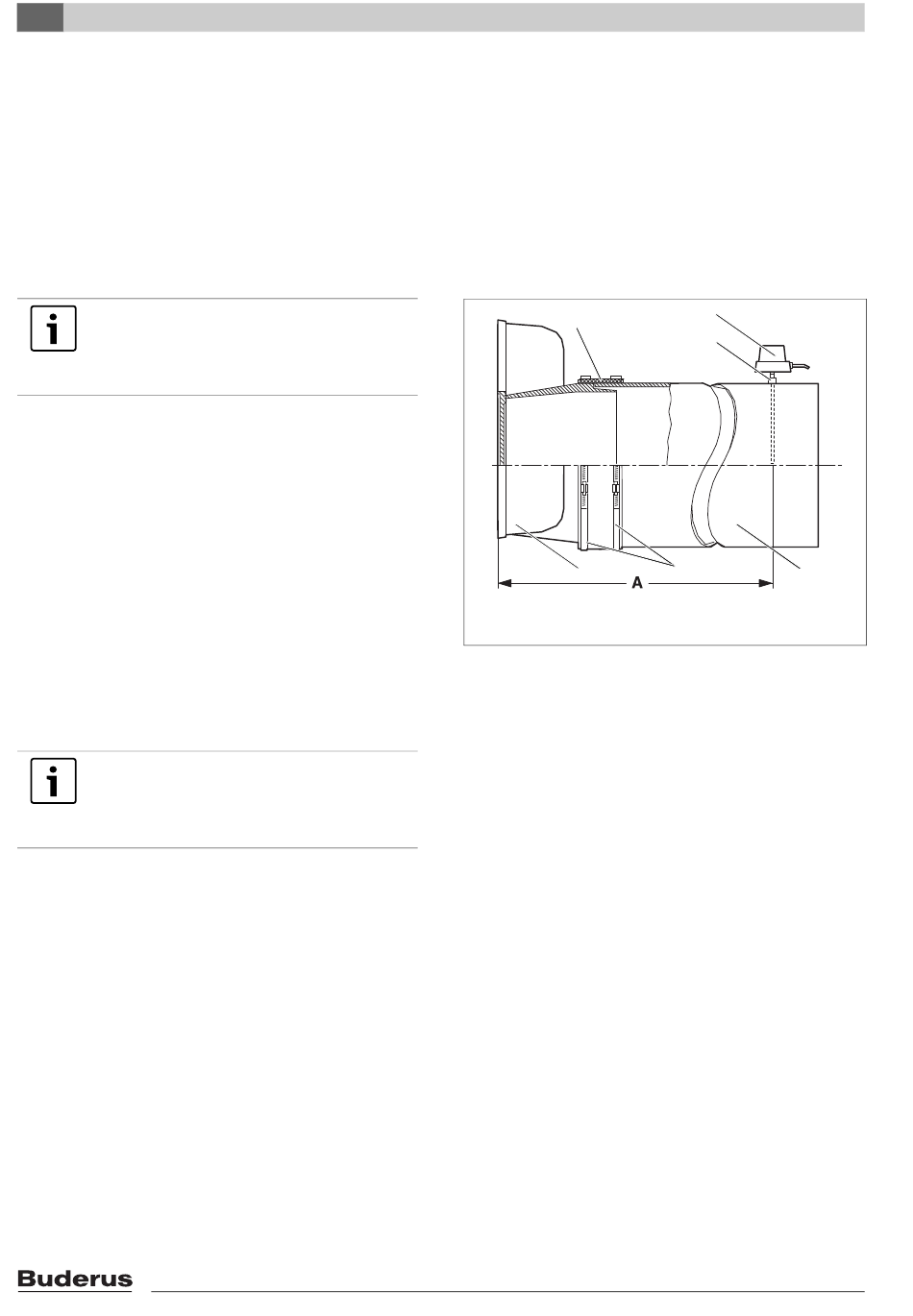

Afb. 59 Rookgasleiding monteren
1
Afdichtmanchet voor de rookgasleiding
2
Rookgastemperatuurvoeler
3
Mof
4
Rookgaspijp
5
Schroefklemband
6
Rookgascollector
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
2
1
3
6
5
4
