10
Regeltoestel monteren
10.2 Temperatuurvoelerpakket en
branderkabel monteren
Respecteer bij het aansluiten van het
regeltoestel het volgende:
B Plaats de kabel- en capillaire leidingen
zorgvuldig.
B Zorg ervoor dat de capillaire leidingen
bij het plaatsen niet geknikt worden.
B Voer de elektrische werkzaamheden
binnen de verwarmingsinstallatie enkel
uit wanneer u voor die werkzaamheden
over de vereiste kwalificaties beschikt.
Wanneer u niet beschikt over die kwali-
ficaties, moet u de elektrische aanslui-
tingen door een elektrotechnisch
installateur laten uitvoeren.
B Respecteer de plaatselijke
voorschriften!
B Breek, indien dit nodig blijkt, de wegbreekdelen
(afb. 61, [1]) in de achterwand van de kabeldoorgang
(Logamatic 33xx) weg of verwijder het achterwand-
deel (Logamatic 43xx) (afb. 61, [2]).
B Voer de capillaire leidingen door de kabeldoorgang
en rol ze op de benodigde lengte af.
De dompelhuls werd reeds in de aanvoeraansluiting
afgedicht ( hoofdstuk 8.5 "Dompelhuls afdichten",
pagina 25).
Het aan het regeltoestel aangesloten temperatuurvoe-
lerpakket (drie temperatuurvoelers, een voelerblindstuk
afb. 62, [1]) wordt in de dompelhuls R¾ ingebouwd.
B Voer de capillaire leidingen naar het meetpunt van
de verwarmingsketel en steek daar de voeler in de
dompelhuls (afb. 62, [2]) en beveilig met de voeler-
zekering (afb. 62, [3]).
44

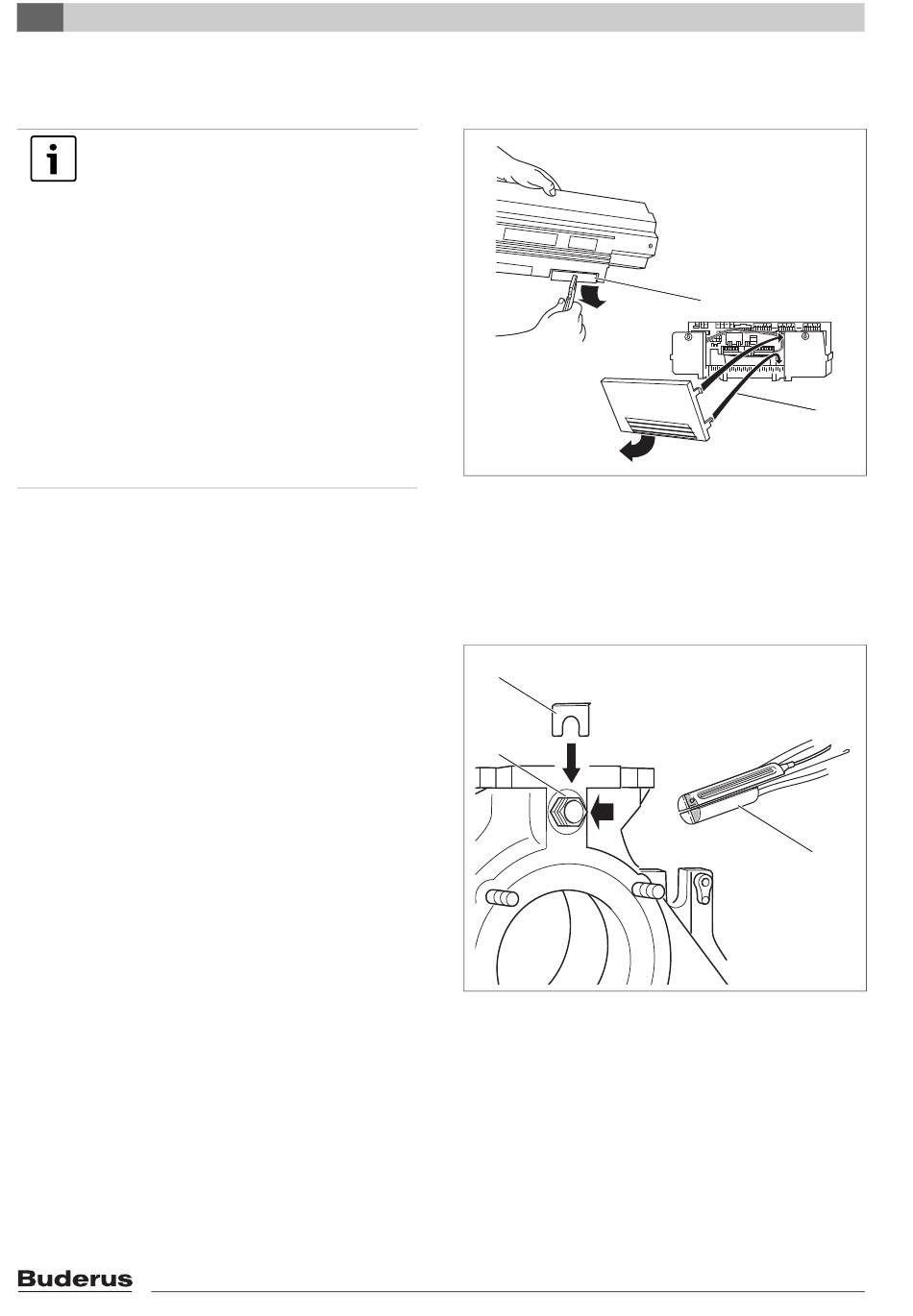

Afb. 61 Kabeldoorvoer voorbereiden
3
2
Afb. 62 Temperatuurvoelerpakket monteren
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
1
2
2
1
1
