Ketelblok monteren
8
Ketelblok monteren
Al naargelang de leveringsvorm wordt er een onder-
scheid gemaakt tussen een levering in losse elementen
en een levering in blok. Bij een levering in blok is het ke-
telblok reeds in de fabriek samengebouwd en op dicht-
heid getest. Wanneer het ketelblok omwille van de
plaatselijke omstandigheden niet als complete eenheid
kan worden opgesteld, dan maakt losse levering een lo-
kale montage mogelijk.
Voor de verdere montage bij een levering in blok
( hoofdstuk 8.3 "Ketelblok opstellen – bij levering
in blok", pagina 24.).
VOORZICHTIG: Gevaar voor letsel door
het niet correct beveiligen van de ketelele-
menten!
B Gebruik voor het transport van de
ketelelementen geschikte transport-
middelen, b.v. een kar met spanband
of een steekwagen.
B Beveilig ketelelementen tegen wegglij-
den tijdens het vervoer met de trans-
portmiddelen.
B Zorg ervoor dat de ketelelementen niet
kunnen omvallen, gebruik daarvoor de
montageset (toebehoren). Schroef
eerst het achterste element aan de
montageset (afb. 9, pagina 17).
16

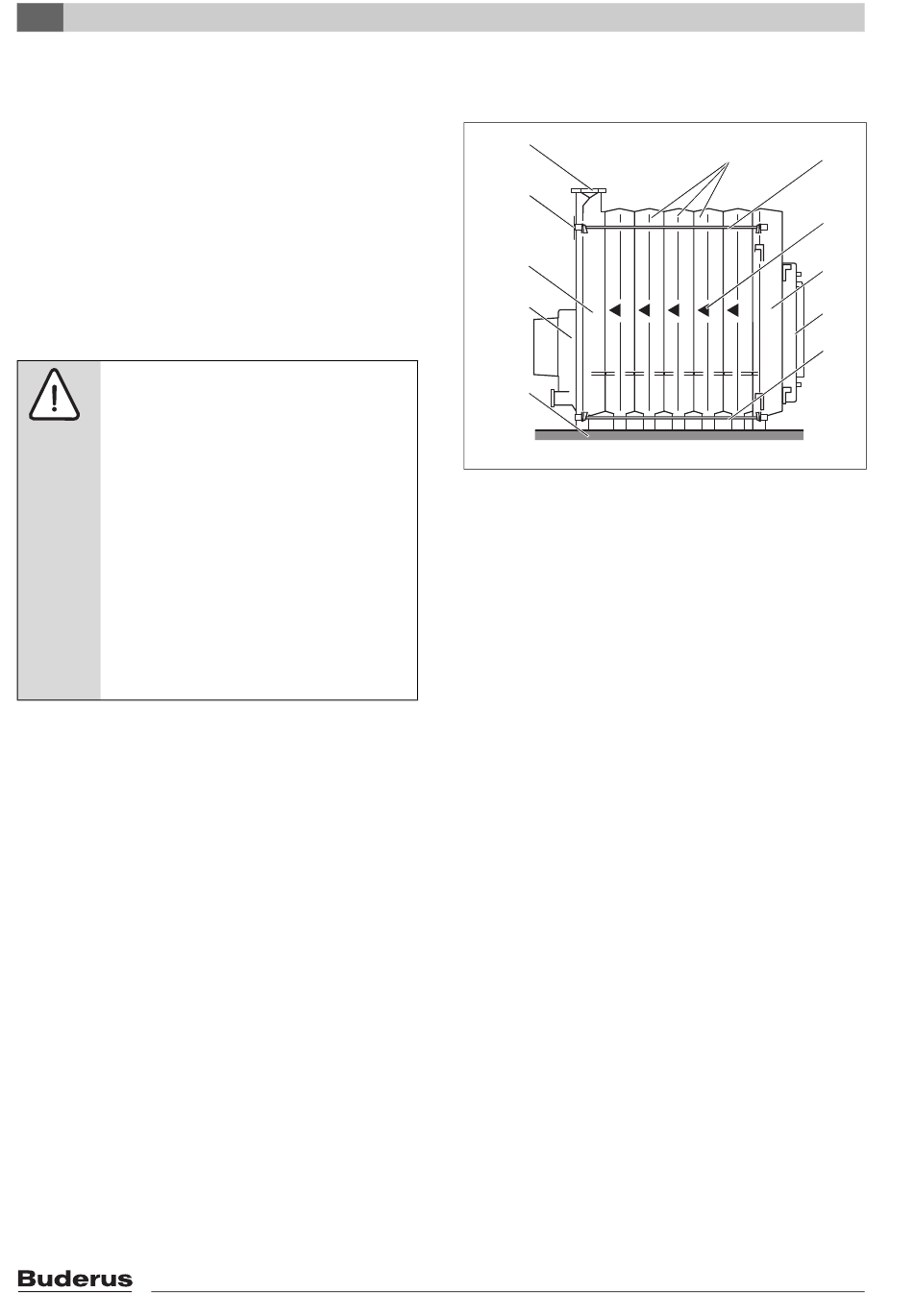

Afb. 8
1
Fundament resp. geluiddempende ketelsokkel
2
Rookgascollector
3
Achterste element
4
Retouraansluiting
5
Aanvoeraansluiting
6
Middenelement
7
Ankerstang
8
Pijl voor inbouwrichting
9
Voorste element
10 Branderdeur met branderplaat
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
5
4
3
2
1
Ketelblok
6
7
8
9
10
