B Hang de voorste afdekkap (afb. 52, [1]) met de beide
haakjes (afb. 52, [3]) in de voorste zijwanden.
B Schroef met twee schroeven (afb. 52, [2]) de voorste
afdekkap van onderen aan de langsrails.
Vooraleer u verdere afdekkappen gaat aan-
brengen, moet eerst het regeltoestel ge-
monteerd worden, moeten de capillaire
leidingen naar de dompelhuls gelegd wor-
den en moet de voeler in de dompelhuls ge-
stoken worden ( hoofdstuk 10
"Regeltoestel monteren", pagina 43).
B Schuif de middelste afdekkappen met de omgeplooi-
de zijden (afb. 53, [1]) onder de voorste ketelafdek-
kap en plaats ze in de gleuf van de zijwanden.
B Plaats de achterste ketelafdekkap met de omge-
plooide zijden en de opening voor de aanvoer van de
verwarmingskring (afb. 54, [1]) naar voren op de
zijwanden.
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
3
2

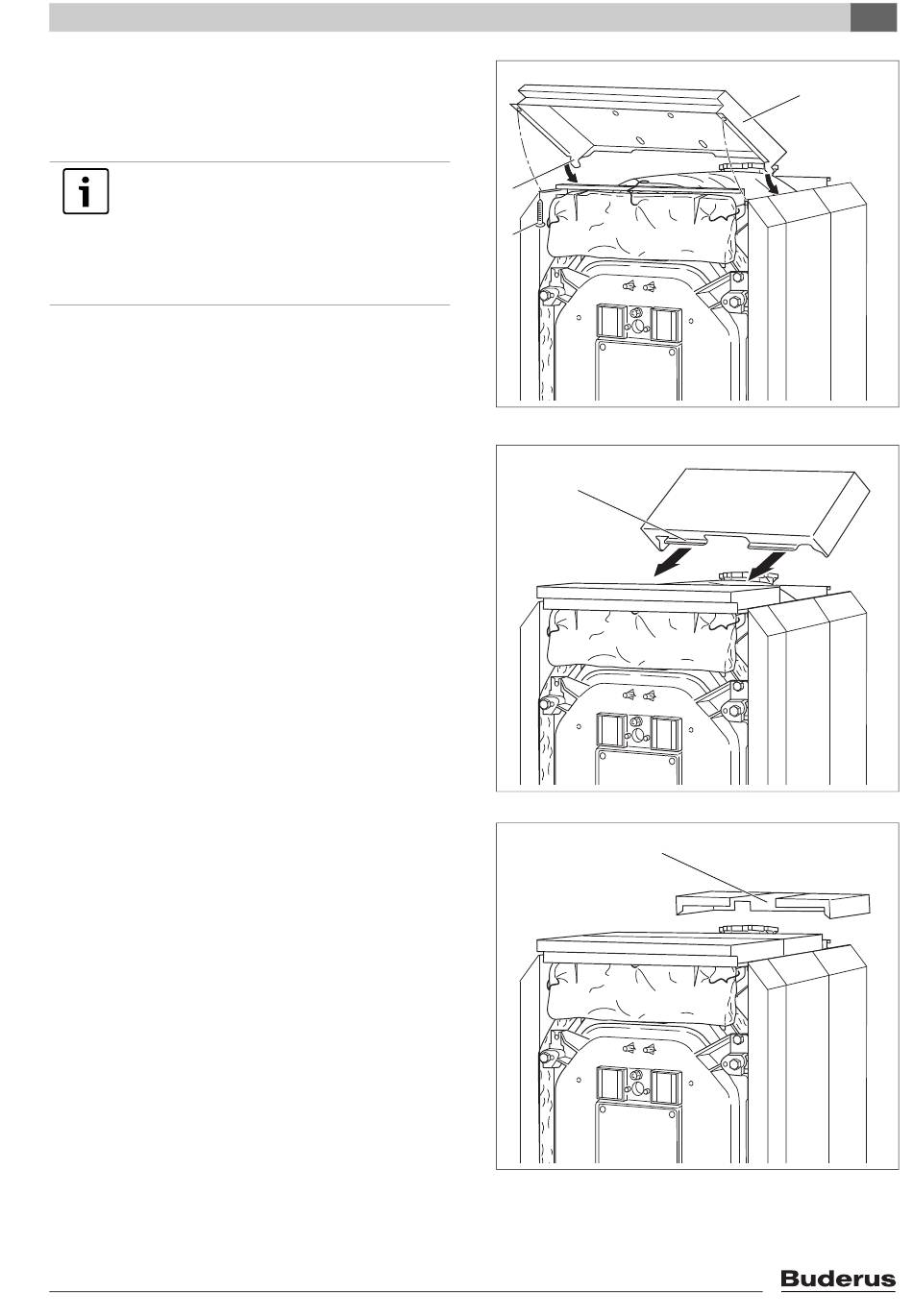

Afb. 52 Voorste kap monteren
2
1
1
Afb. 53 Middelste afdekkappen monteren
1
2
1
Afb. 54 Achterste afdekkap monteren
Ketelblok monteren
1
8
39
