Ketelblok monteren
Voor de montage van de delen van de zijwand worden
eerst de zijwandkleppen aan de voorste delen van de
zijwanddelen bevestigd.
B Scharnieren aan de zijwandkleppen telkens met
2 plaatschroeven voormonteren.
B Hang de haakjes van de scharnieren (afb. 49, [1])
aan de zijwandklep in de uitponsing van de voorste
zijwand en borg deze met plaatschroeven.
B Hang de trekveer (afb. 49, [2]) in de zijwand en in
de zijwandklep.
B Hang de voorste zijwanden (afb. 50, [2]) links en
rechts onderaan in de naar boven gebogen lippen
van de sokkelrails (afb. 50, [1]) en schuif deze dan
bovenaan over de omgeplooide zijde van de langs-
rails.
B Wanneer de zijwanden (afb. 51, [2]) verticaal geposi-
tioneerd zijn, moeten de plaatschroeven van de sok-
kelrails (afb. 51, [4]) aangedraaid worden.
B Schuif de dwarsliggende sokkelrails (afb. 51, [1] en [3])
van voren en achteren in de in de lengte liggende
sokkelrails. De omgeplooide zijde aan de dwarsplaat
moet zich telkens onderaan bevinden en naar de ke-
tel gericht zijn (afb. 51).
38

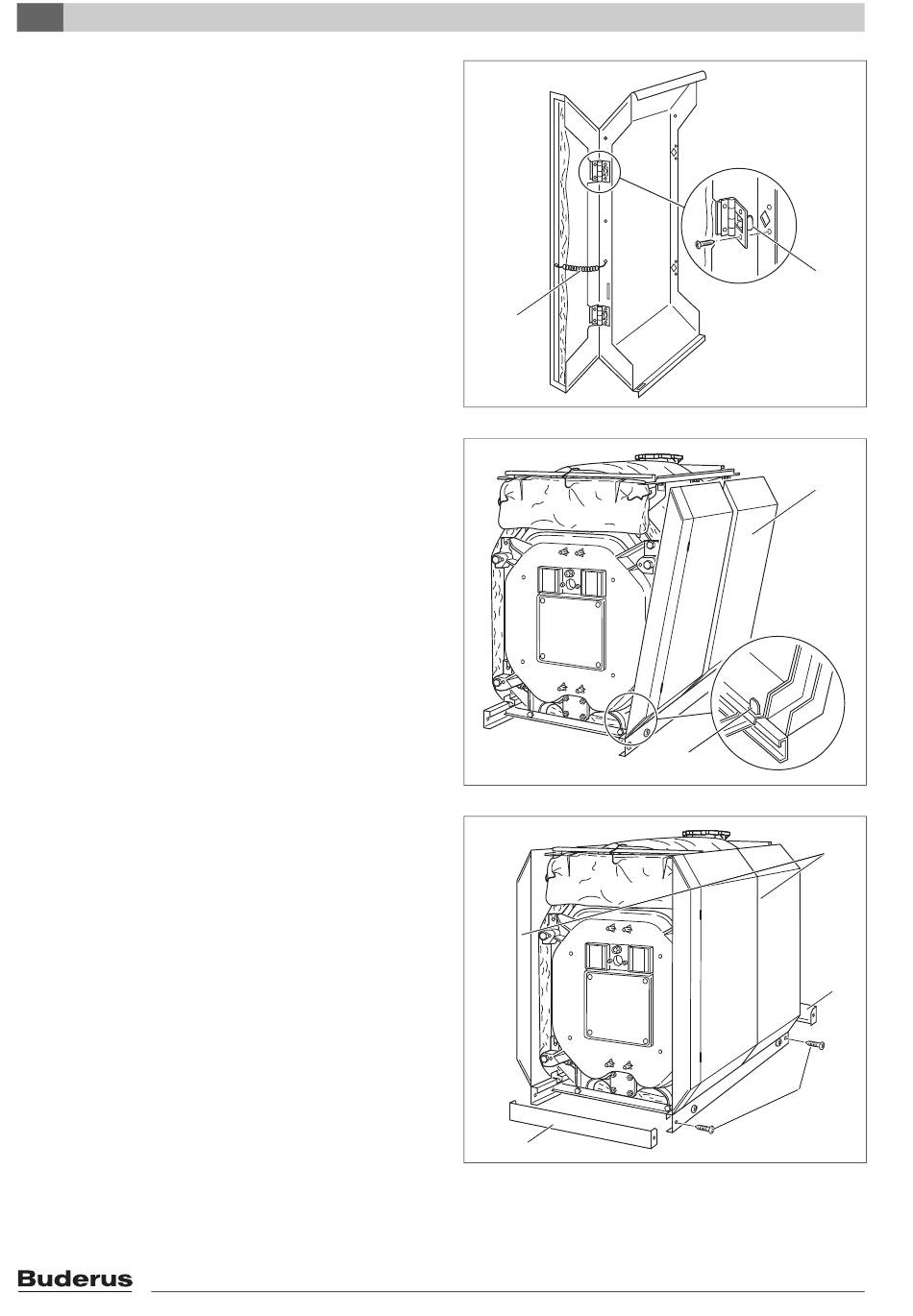

Afb. 49 Zijwandkleppen monteren
Afb. 50 Delen van de zijwand aanbrengen
Afb. 51 Sokkelrails monteren
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
2
1
1
1
2
2
1
2
3
4
