8
Ketelblok monteren
B Maak de trekstangen los en verwijder ze.
B Controleer of de nippel correct geplaatst is.
OPMERKING: Schade aan het persge-
reedschap!
Indien u met losse schroefverbindingen
van de trekstangen zou samentrekken,
kan het persgereedschap beschadigd of
vernield worden.
B Controleer de trekstangen steeds voor
u ze gebruikt en trek ze eventueel aan.
Wanneer de trekstang helemaal is in-
gedraaid en er geen schroefdraad
meer te zien is, is deze correct ge-
plaatst (afb. 20, [2]).
B Houd de schroefdraad (afb. 20, [1])
schoon. Vervuilde schroefdraad kan tij-
dens het samentrekken het trekgereed-
schap beschadigen.
B Smeer de schroefdraad ook steeds vol-
doende.
Op de afbeelding 21 wordt een achterelement met een
gemonteerd middenelement getoond. De voorbereidin-
gen voor de montage van het volgende middenelement
werden reeds getroffen.
Om de montage te vergemakkelijken werd het ketelele-
ment met spieën voor de voetjes gepositioneerd
(afb. 21, [1]). De spieën voor de voetjes van het ketelele-
ment kunnen eveneens gebruikt worden om later het af-
gewerkte ketelblok definitief te positioneren.
Alle andere ketelelementen worden gemonteerd zoals
hierboven beschreven. Ten slotte wordt het voorste ele-
ment gemonteerd.
WAARSCHUWING: Gevaar voor letsel
door omvallende ketelelementen!
B Verwijder de montageset pas wanneer
u ten minste drie ketelelementen heeft
gemonteerd.
22

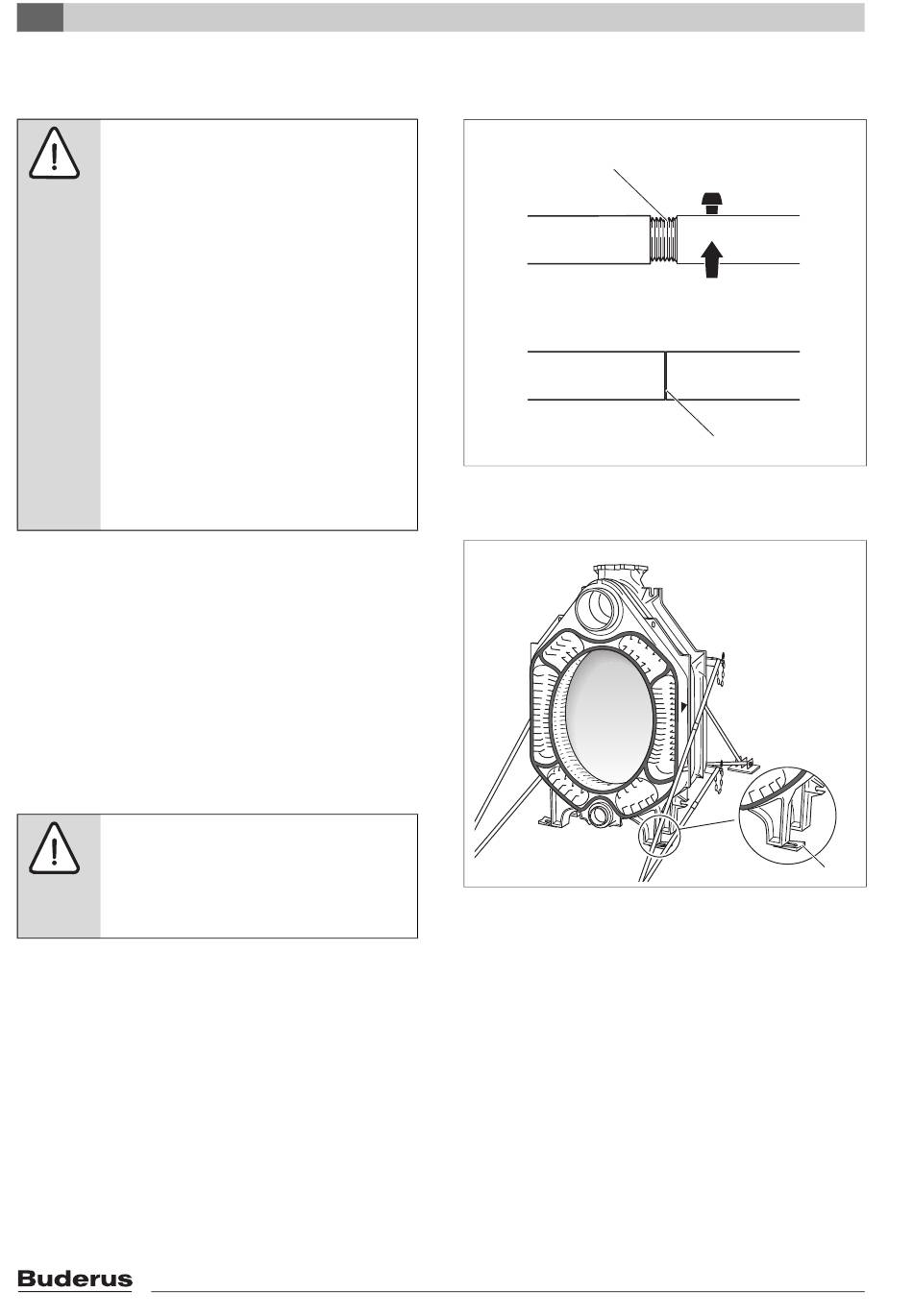

Afb. 20 Keteltrekgereedschap 2.3
Afb. 21 Spieën voor de voetjes van het ketelelement
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
1
gebruiken
2
1
1
