8
Ketelblok monteren
B Plaats het elastische afdichtingssnoer (KM-snoer:
afb. 16, [2]) aan de voorzijde van het achterste ele-
ment, te beginnen in het bovenste deel van de naaf,
in de afdichtingsgroeven (afb. 16, [1]) en druk het
lichtjes aan. Het afdichtingssnoer moet aan de uitein-
den 2 cm overlappen en goed op elkaar gedrukt wor-
den.
Het afdichtingssnoer moet op de benodigde lengte afge-
rold worden met behulp van de bijgeleverde rol. Wan-
neer u het afdichtingssnoer in de afdichtingsgroef legt,
moet u de papieren onderlaag verwijderen (afdichtings-
snoer niet uitrekken). Wanneer u het afdichtingssnoer in
de afdichtingsgroef legt, moet u de papieren onderlaag
verwijderen (afdichtingssnoer niet uitrekken).
Eerste middenelement voorbereiden:
B Vijl de eventueel aanwezige bramen van de naven af
(zie afb. 12, pagina 18).
B De afdichtingsgroeven moet schoon en droog zijn,
reinig eventueel.
B Reinig de afdichtingvlakken van de naven met een in
benzine gedrenkte poetsdoek.
B Strijk de afdichtingsvlakken van de naven gelijkmatig
in met afdichtingsmiddel (afb. 17, [1]).
B Strijk de afdichtingsgroeven in met kleefmiddel
(hechtingsgrondlaag) (afb. 17, [2]).
B Plaats het middenelement met de bovenste en de
onderste naaf (afb. 18, [2] en [4]) op de nippel in het
achterste element, zodat de pijl voor de inbouwrich-
ting (afb. 18, [3]) naar achter wijst.
B Om de montage te vereenvoudigen,
plaatst u het te monteren ketelelement
eerst op de nippel van de bovenste
naaf.
Daarna kan het ketelelement op de on-
derste naaf gepositioneerd worden.
B Klop het eerste middenelemen met een houten of
rubberen hamer (afb. 18, [1]) tegen het achterste
element.
20

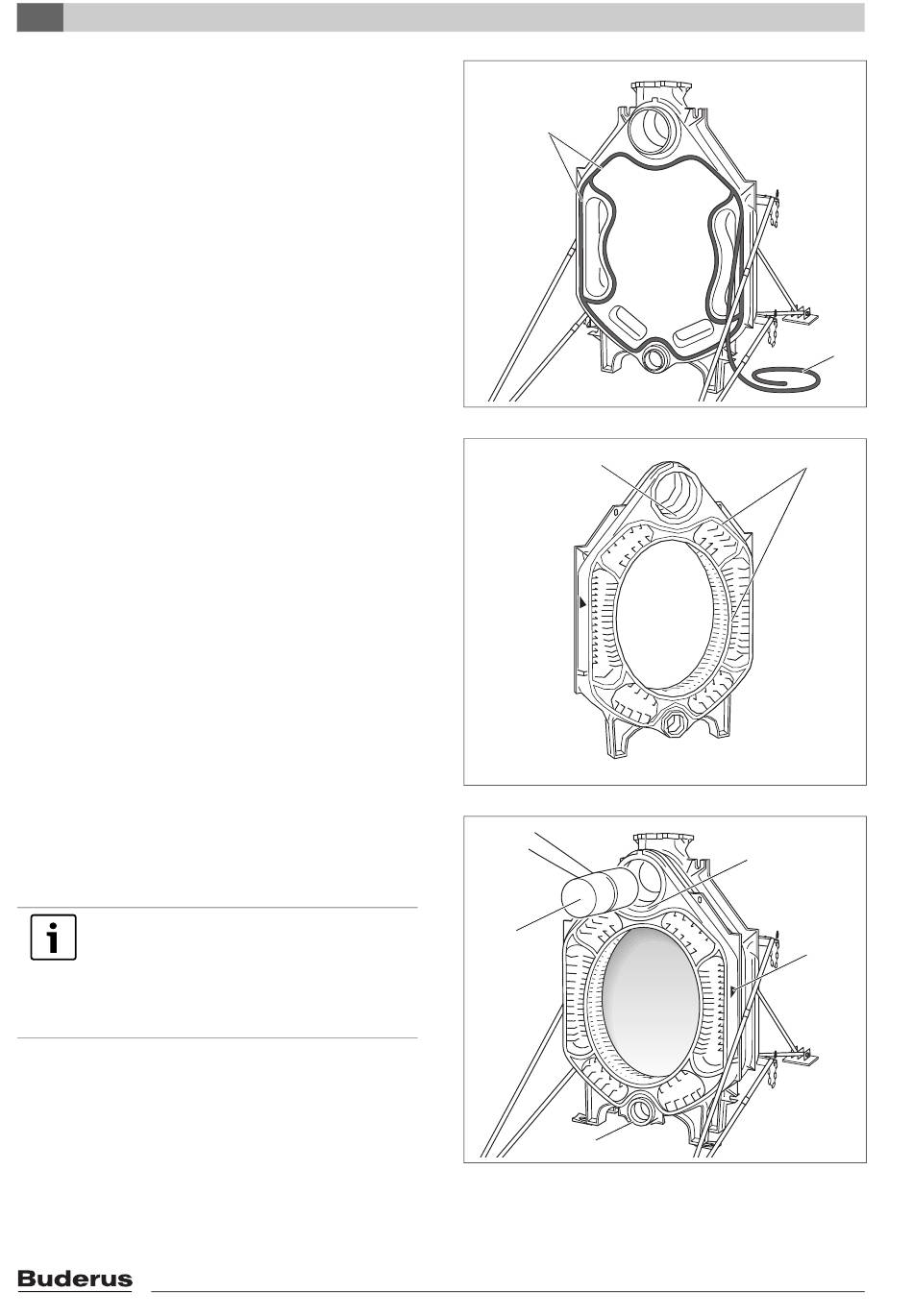

Afb. 16 Afdichtingssnoer (KM-snoer) aanbrengen
Afb. 17 Middenelement voorbereiden
Afb. 18 Middenelement bevestigen
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
1
1
1
4
2
2
2
3
