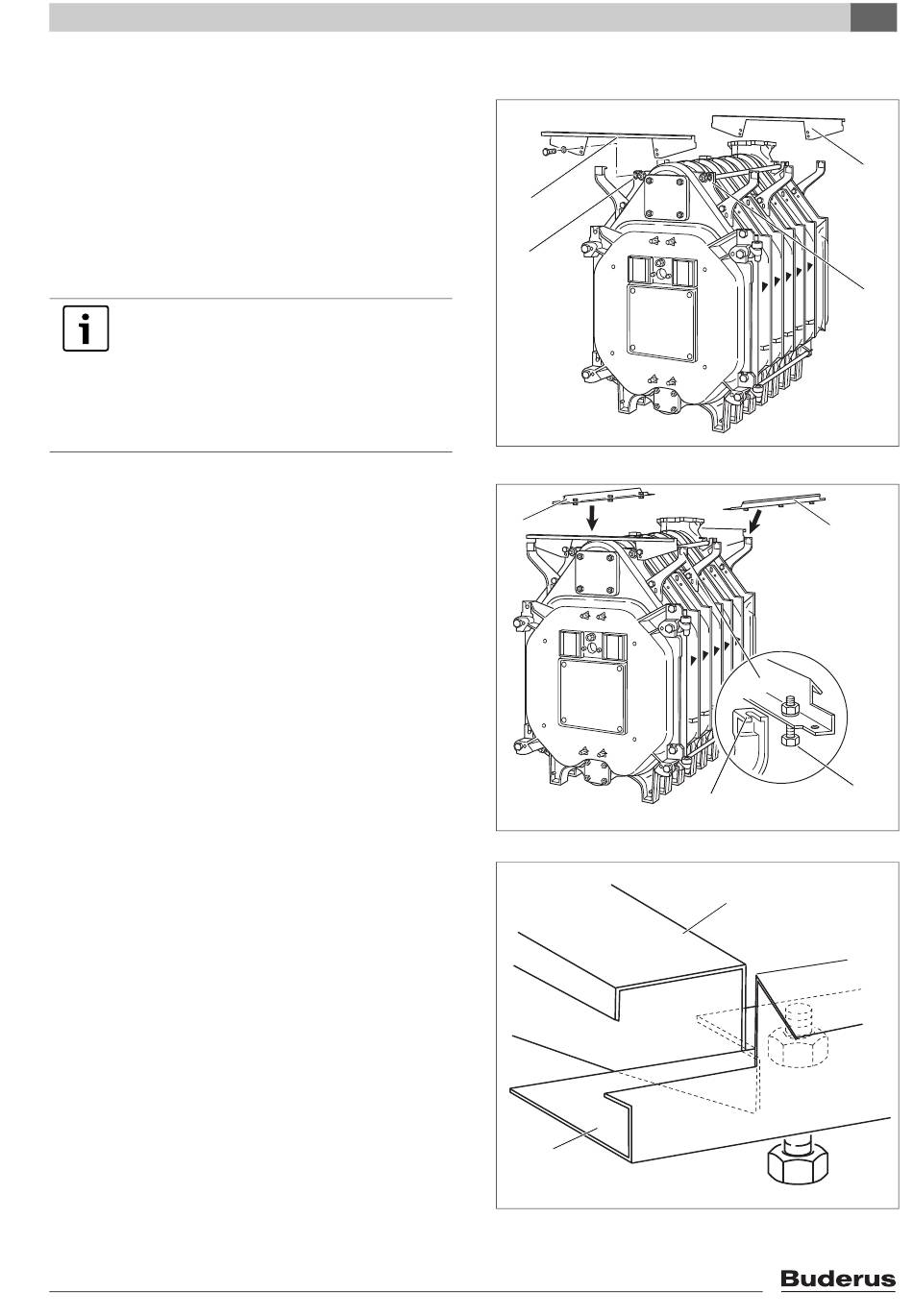

8.9.2 Montagebeugels monteren
B Fixeer de dwarstraverse bovenaan vooraan
(afb. 37, [2]) op de gietijzeren nok (afb. 37, [1] en [4])
en schroef ze handvast aan met bouten (M8 x 16).
De omgeplooide zijde van de voorste traverse moet
naar voor gericht zijn.
B Fixeer de dwarstraverse bovenaan achteraan
(afb. 37, [3]) op de gietijzeren nok en bevestig ze met
bouten (M8 x 16). De omgeplooide zijde van de ach-
terste traverse moet naar achter gericht zijn.
U kan de langsrails of consoles enkel posi-
tioneren als de isolatie nog niet geplaatst
werd.
B Richt de langsrails en de consoles dade-
lijk correct uit, teneinde de montage van
de zijwanden, de afdekkappen en de
isolatie later te vereenvoudigen.
B Plaats de langsrails (afb. 38, [1] en [2]) op de beide
consoles aan het achterste en voorste element.
B Schuif de langsrails met de voorgemonteerde
schroeven (afb. 38, [3]) in de uitsparingen van de
consoles (afb. 38, [4]) en schroef ze eraan vast.
B Plaats de langsrails (afb. 39, [1]) met de voorste
uitsparing op de uitsparing van de dwarstraverse
(afb. 39, [2]).
B De langsrail moet, op de ketelachterwand, langs
onder tegen de dwarstraverse gedrukt worden.
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
2
1
Afb. 37 Dwarstraversen monteren
1
Afb. 38 Langsrails monteren
1
Afb. 39 Langsrails op de dwarstraverse plaatsen
Ketelblok monteren
2
3
4
2
8
3
4
33
